JD-WS32段PID可编程序控制仪
JD-WS32段模糊PID自整定调节器/温控器
型 号 D805、S805、D905系列 热 电 偶： K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。 模拟量输出：DC 0～10mA输出（负载电阻≤750Ω） 测量精度： ±0.5%FS或0.2%FS 宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 横式 N
JD-WS系列32段模糊PID自整定调节器/温控器主要特点：
适用于需要进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等），可根据生产过程的要求，按照一定的曲线进行控制，最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。方便灵活的曲线控制功能，可实时监控曲线程序段的运行时间和状态；多种事件输入功能（由用户提供）；
可具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。并可实现自动手动控制输出自由无扰动切换。
程序模糊PID控制仪实现了真正的自整定功能；改变了控制方式这样一来可以合理的跟随测量数值和时间业控制。在软件上增加了上位机实现远程控制曲线和曲线的控制功能及跳转循环和停止功能；模型上采用三种模式：第一、用户自定义曲线；第二、时间比例曲线；第三、具有控制参量时间等待曲线功能。
技术指标
商 标
JD-WS-XP
输入信号
热 电 阻： Pt100、Cu50；引线电阻补偿范围≤15Ω。
直流电压： 0～5V、1～5V；
直流电流： 0～10mA、4～20mA 。
输入阻抗： 电压信号Ri≥250KΩ。
输出信号
DC 4～20mA输出（负载电阻≤500Ω）
DC 0～5V输出（负载电阻≥250KΩ）
DC 1～5V输出（负载电阻≥250KΩ）
开关量输出：继电器控制输出─继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）
可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A
固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA
双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A
通讯输出： 接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等
波特率─1200～9600bps 内部自由设定 采用标准MODBUS RTU通信协议
馈电输出： DC24±1V，负载电流≤30mA
特性
分 辨 率： ±1字
测量范围： -1999～9999字
显示方式： -1999～9999字测量值显示
-1999～9999字设定值显示
-1999～9999字控制目标值显示
0～100%输出量显示
发光二极管工作状态显示
1～32段曲线段号显示
当前日期及时间显示
温度补偿： 0～50℃数字式温度自动补偿
参数设定： ·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
保护方式： ·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
使用环境
环境温度： 0～50℃
相对湿度： ≤85%RH ·避免强腐蚀性气体
供电电压： 常规型 AC220V %（50Hz±2Hz线性电源）
特殊型 AC90V～265V-开关电源
DC24V±2V-开关电源
功 耗： ≤5W（AC220V线性电源供电）
≤4W（AC90～265V开关电源供电）
≤4W（DC24V电源供电）
JD-WS-XP
D805系列（横式）
S805系列（竖式）

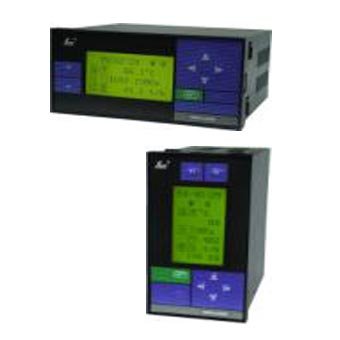

仪表外形
外形尺寸
开孔尺寸
单位：mm
单位：mm
重量
·常规型:700g ·特殊型:500g

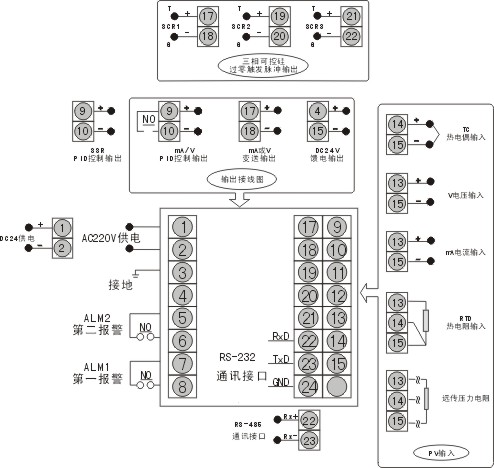

接线图
备注
特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
JD-WS-XP
D905系列
仪表外形
外形尺寸
宽×高×深：96×96×105mm
开孔尺寸
单位：mm
重量
·350g

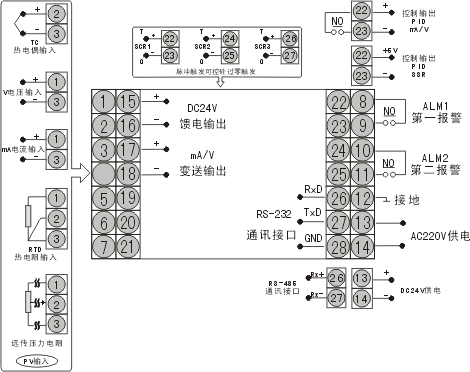

接线图
备注
特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
JD-WS系列32段模糊PID自整定调节器/温控器型谱表
型 号
说 明
JD-WS-XP
□
-□
□
□
-□
-□
□
-□
□
32段模糊PID自整定调节器/温控器
外形尺寸
D805
S805
D905
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式
□
参见“通讯方式”
控制输出方式
□
参见“输出方式”
变送输出方式
□
参见“输出方式”
输入类型
□
参见“输入类型”
第一路报警方式
H
L
无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警
第二路报警方式
N
H
L
G
A
D
无报警（可省略）
上限报警
下限报警 （只能选其中一种报警方式）
偏差内报警
偏差外报警
LBA报警
馈电输出
P
一路DC24V输出
供电方式
T
W
AAC90～265V供电（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源）
测量精度
B0.5％FS±1字（可省略）
0.2％FS±1字（请注明）
★ 输入类型：SL0=36为全切换（特殊型号或要求的，请提供分度号或参考标准，定货时说明）
代码
分度号
测量范围
代码
分度号
测量范围
00
B
0～1800℃
12
BA1
-199.9～600.0℃
01
S
0～1600℃
13
BA2
-199.9～600.0℃
02
K
0～1300℃
14
保留
保留
03
E
0～1000℃
15
保留
保留
04
T
-199.9～400℃
16
30～350Ω
-1999～9999字
05
J
0～1200℃
17
0～20mA
-1999～9999字
06
保留参数
保留参数
18
0～10mA
-1999～9999字
07
保留参数
保留参数
19
4～20mA
-1999～9999字
08
Wre3-25
0～2300℃
20
0～5V
-1999～9999字
09
Cu50
-50.0～150.0℃
21
1～5V
-1999～9999字
10
Cu100
-50.0～150.0℃
28
特殊信号
-1999～9999字
11
Pt100
-199.9～650.0℃
36
信号全切换
-1999～9999字
仪表通讯接口方式:
代 码
0
2
8
2
通讯方式
无通讯
RS-232C通讯口
RS-485通讯口
RS-232打印口
变送输出类型:
代 码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
PID控制输出类型:
代 码
1
2
3
4
5
6
7
8
9
输出方式
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出
SSR输出
特殊规格
SOT输出
备注：
① 特殊型号或要求的，请提供分度号或参考标准。订货时请注明。
② 第一报警输出只可选择N、H或L报警输出。
③ 控制输出为PID控制，变送输出为测量值对应的变送输出。
④ 仪表显示方式为PV、SV、SEG三组LED显示。
⑤ 型号举例：JD-WS-XPD805-822-11-HL-P-A；JD-WS-XPS805-020-19-HL-A、JD-WS-XPD905-020-19-HL-A。
