JD-7000R彩屏无纸记录仪

产品编号:彩屏无纸记录仪 规格型号:JD-7000R 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-01 15:50 浏览次数:
商品介绍

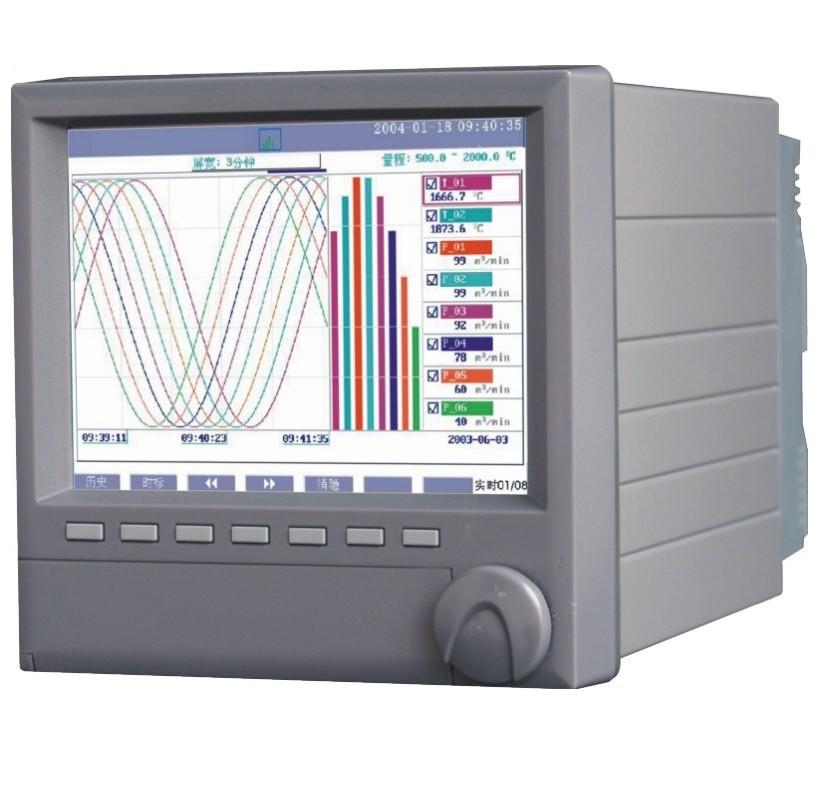

 JD-7000R彩屏无纸记录仪

JD-7000R 彩屏无纸记录仪

产品概述

JD-7000R12路万能输入彩屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

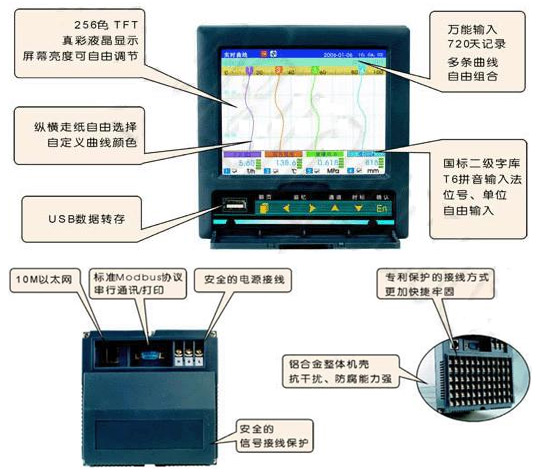

功能特点
系  统
◆ 采用最新大规模集成电路,国际名厂元器件精心设计;
    ◆采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、显示和报警。
    ◆ 5.7英寸320 ×240点阵式TFT高亮度彩色图形液晶显示,CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节。
    ◆全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可。
    ◆新型开关电源,85VAC-265VAC范围内正常工作;
    ◆集成硬件实时时钟,掉电情况下时钟也能准备运行;
    ◆提供变送器+24VDC隔离配电。
    ◆全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。
    ◆16M大容量FLASH闪丰芯片存贮历史数据,掉电永不丢失数据;
    ◆12路继电器报警输出。
信号
    ◆可输入各种标准信号,FR、20MA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20MV、100MV、10MA、WRe、F1、F2;
    ◆信号全量程精度±0.2%;
    ◆通道间完全隔离;
    ◆可提供隔离配电;
    ◆提供标准4-20MA输出;

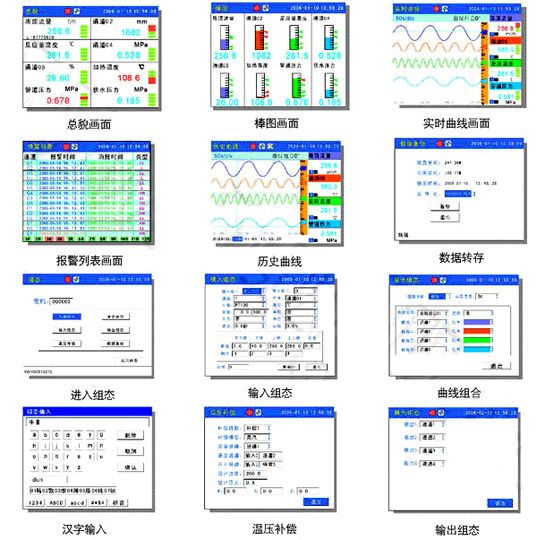

软件
    ◆中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
    ◆工程量显示数值范围宽,可显示5位数值:-9999~19999;
    ◆报警显示,同时指示各路通道的下下限、下限、上限、上上限报警,可以记录最近的15条报警信息;
    ◆支持流量累积功能;
    ◆4路温压补偿,支持补偿信号输入,常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽,压力补偿等常用补偿模型;
    ◆支持真空度科学计数法显示;
    ◆曲线走纸方向可设定横向或纵向;
    ◆4组曲线显示可以自由组合,自定义曲线颜色;
    ◆内置GB2312二级汉字字库(6500汉字);
    ◆全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、特殊符号、上下标等选择输入,采用国际标准编码,解决特殊单位及汉字位号的输入问题;
    ◆汉字位号、单位自定义组合输入。
通讯
    ◆标准串行通讯接口:RS-485和RS-232C;
    ◆10M Ethernet标准RJ45接口;
    ◆支持标准Modbus TRU通讯协议,标准ModBus TCP通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司的ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动。
    ◆使用USB接口转存和备份历史记录,支持128M、256M、512M优盘;
    ◆支持FAT16/FAT32文件系统类型,Windows可识别历史记录文件。
    ◆可外接微型打印机,支持手动打印数据、曲线,自动定时自动打印数据,满足用户现场打印的需要;

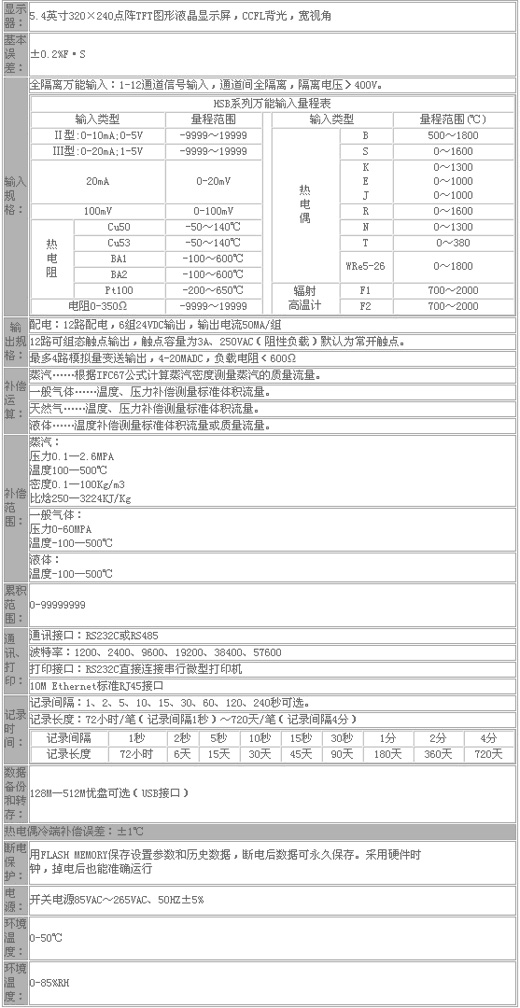

三、技术参数

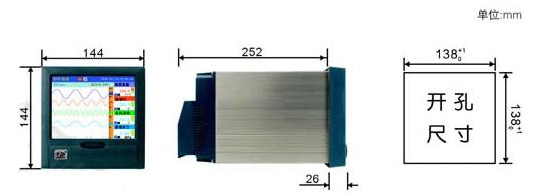

四、仪表外形尺寸,安装方法及开孔尺寸

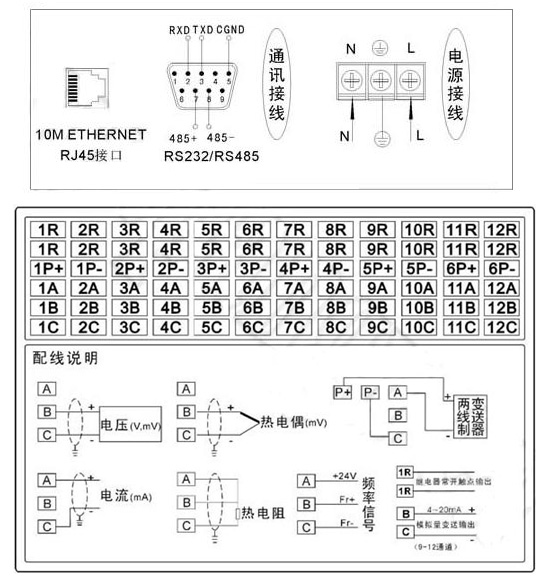

五、接线方法



六、选型表

选型表

JD 10 L -□
型  号 型   谱 说  明
JD
160×80×65集成仪表系列
10
设计序列
  1
一路流量积算
2
二路流量积算
3
三路流量积算
  L
流量积算无纸记录仪
第一通道
常规输入(见输入类型表)
第二通道
常规输入(见输入类型表)
第三通道
常规输入(见输入类型表)
继电器控制
输出
控制输出
方式可组态
0
1
一路输出
2
二路输出
变送输出   0
1
4-20mA变送输出
2
0-10mA变送输出
3
1-5V变送输出
4
0-5V变送输出
  0
1


批量控制
通讯或打印
方式
  0
1
RS-232C通讯
2
RS-485通讯
3
RS-232C打印
配电输出   N
p
DC24V配电输出
