JD-5000R蓝屏无纸记录仪

产品编号:蓝屏无纸记录仪 规格型号:JD-5000R 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-01 15:57 浏览次数:
商品介绍

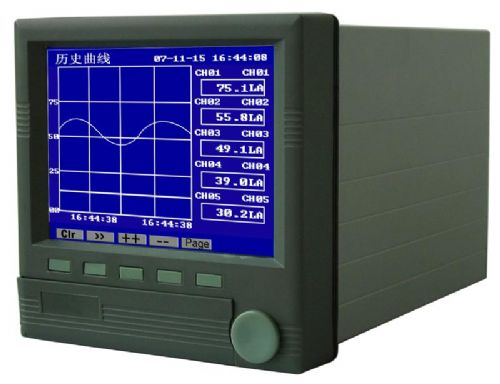

 JD-5000R蓝屏无纸记录仪

JD5000R 蓝屏无纸记录仪

产品概述

JD5000R12路万能输入蓝屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据存、打印以及远程通讯功能。

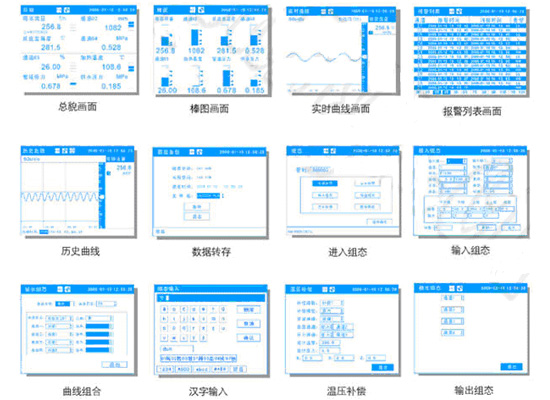

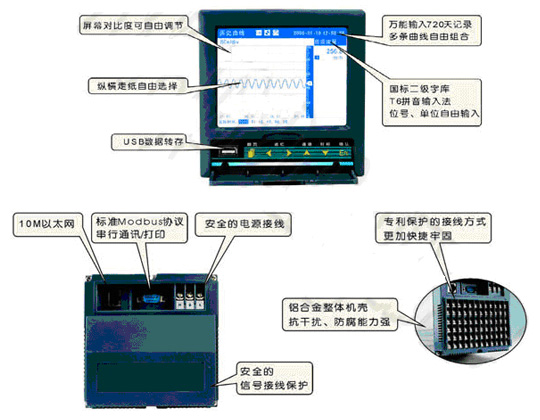

功能特点
5.6英寸320×234点阵高亮度蓝屏图形液晶显示,LED背光、画面清晰、宽视角。
屏幕对比度可以自由调节;
高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、显示
和报警;
采用最新大规模集成电路,国际名厂元器件精心设计;
大容量 FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
全隔离万能输入,可输入多种信号,无需跳线,通过软件驵态即可;
工程量显示数值范围宽,可显示5位数值:-9999~19999;
支持真空度科学计数法显示;
中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
内置国际二级字库(6500汉字);全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、特殊符
号、上下标等自由输入,采用国际标准编码,解决特殊单位及汉字号的输入问题。
汉字位号、单位自定义组合输入;
报警显示,同时指示各路通道的下下限、下限、上限、上上报警。可以记录最近的15条报警信息;
使用USB2.0接口转存和备份历史记录,支持256M、512M、1G优盘;支持FAT16/FAT32文件系统类
型,Windows可识别历史记录文件。
标准串行通讯接口:RS-485和RS-232C;
支持标准Modbus RTU通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司
Scanx数据管理软件外,还支持iFlX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动;
可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
集成硬件实时时钟,掉电情况下时钟也能准确运行;
新型开关电源,85VAC~ 2 6 5 V A C范围内正常工作;
提供变送器+24VCD隔离配电。
补偿模型丰富,可对液体、一般气体、蒸汽、天然气等多种介质进行补偿。
小流量补足计量功能,仪表掉电后按设定值进行补偿。
提供8小时班报,12小时班报,日报表,月报表。可自由设定结算时间。
当温度传感器、压力传感器发生故障时,会自动改用设定温度,压力计算补偿量。
具有掉电记录功能,记录仪表上电,停电时间,显示累计停电时间,防止用户停电窃汽。
全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。





主要技术指标
显示器:5.6英寸320×234点阵TFT图形液晶显示屏,LED背光,宽视角
基本误差: ±0.2%F·S
           全隔万能输入:1~1 2通道信号输入,通道间全隔离,隔离电压>400V
输出规格:
        配电:4组24VCD输出,输出电流60mA/组
        12路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
        最多4路模拟量输出(变送输出或PID输出),4-20mADC,负载电阻<6 00Ω
补偿运算:
 蒸汽:根据蒸汽密度表格查询蒸汽密度,补偿蒸汽的质量流量压力
       范围0.1~ 22 Mpa
       温度范围0~600℃
 水:根据水密度表格查询水密度,补偿水的质量流量  温度范围0~150℃
累积范围:
  0~9999999999
通讯、打印:
     通讯接口:RS232C或RS485
     波特率:1200、2400、1800、9600、19200、38400、57600、
     打印接口:RS232C直接连接串行微型打印机
记录时间:
    记录间隔:1、2、5、10、15、30、60、120、240秒可选。
    记录长度:72小时/笔(记录间隔1秒)~720天/笔(记录间隔4分)
数据备份和转存:
  256M~1G优盘可选;
热电偶冷端补偿误差:
  ±1℃
断电保护:
   内置FLASH存储器,保护参数和历史数据,断电后可永久保存。集成硬件时钟,掉电后也能准确运行。
电源:
   电源
环境温度:
    0~50℃
环境湿度:
    0~85%RH

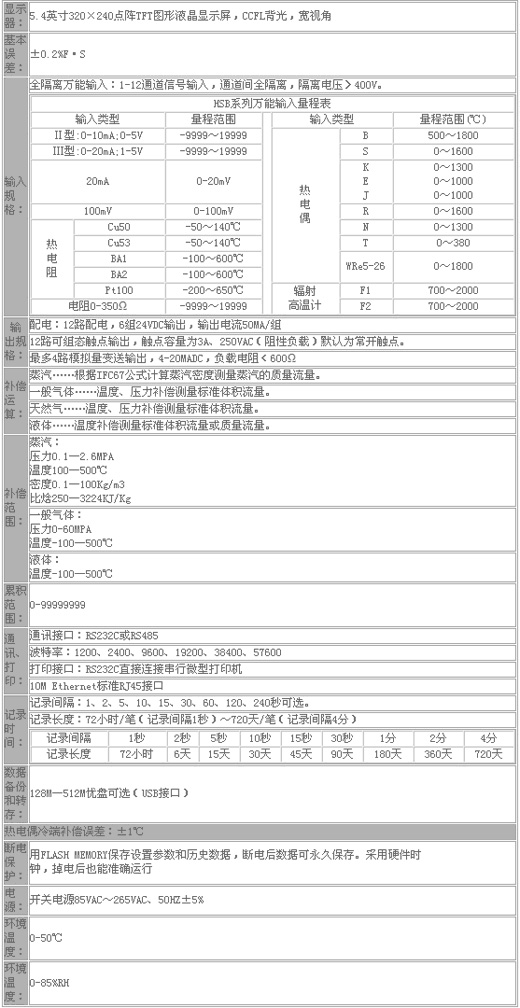

技术参数

仪表外形尺寸,安装方法及开孔尺寸

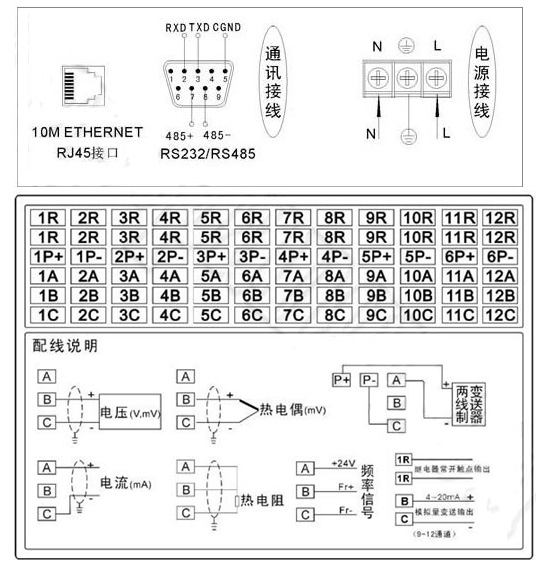

接线方法




选型表


JD-5000R流量积算无纸记录仪
JD 10 L -□
型  号 型   谱 说  明
JD
160×80×65集成仪表系列
10
设计序列
  1
一路流量积算
2
二路流量积算
3
三路流量积算
  L
流量积算无纸记录仪
第一通道
常规输入(见输入类型表)
第二通道
常规输入(见输入类型表)
第三通道
常规输入(见输入类型表)
继电器控制
输出
控制输出
方式可组态
0
1
一路输出
2
二路输出
变送输出   0
1
4-20mA变送输出
2
0-10mA变送输出
3
1-5V变送输出
4
0-5V变送输出
  0
1


批量控制
通讯或打印
方式
  0
1
RS-232C通讯
2
RS-485通讯
3
RS-232C打印
配电输出   N
p
DC24V配电输出
