JD-WS流量积算台式打印控制仪

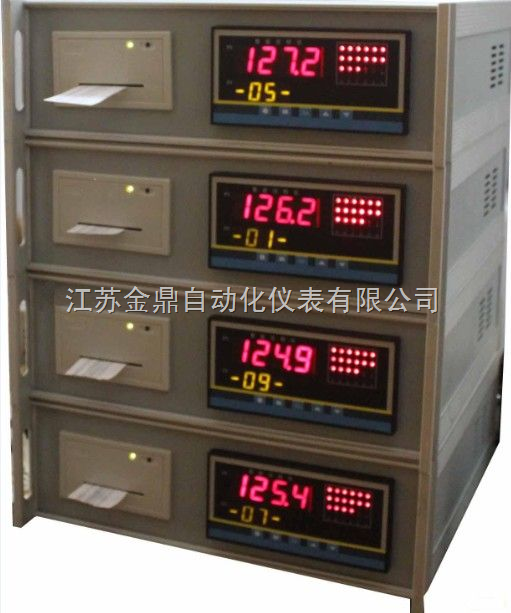

JD-WS流量（热能）积算台式打印控制仪
型 号 C80 输入信号 输出信号 特 性 使用环境 环境温度 供电电压 功 耗 0～50℃ ·避免强腐蚀气体 常规型 ·AC220V %（50Hz±2Hz，线性电源） ·≤10W（AC220V线性电源供电） 微型打印机：外形尺寸：111mm×62mm 宽×高×深：310×140×230mm 特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。 外形尺寸 C8 310×140×230mm（台式） 控制作用 01 无补偿输入 通讯方式 0 无通讯输出 变送 0 无变送输出 流量信号 □ 参见“输入类型表” 压力补偿 □ 参见“输入类型表” 温度补偿 □ 参见“输入类型表” 第一路 N 无报警（可省略） 第二路 N 无报警（可省略） 馈电输出 P 单路DC24V馈电输出 供电方式 A AC220V供电（线性电源） 测量精度 B 0.5%FS±字（可省略）
WS系列流量（热能）积算台式打印控制仪主要特点：
集打印、控制及测量显示于一体。可自动定时、手动即时打印各通道当前测量值及累积流量值，适用于各种液体、蒸汽、一般气体等的流量积算测量控制。适用于过热蒸汽/饱和蒸汽的热能测量积算控制。
具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。
具有批量控制功能，带外接手动启动、停止、清零按钮。通过软件处理保证总累积量的数据不丢失；
采用SMT表面贴装工艺加工，结构合理，外形美观。电源采用多重保护和隔离设计，抗干扰能力强。功能模块设计，即插即用。
全开放内部参数设定和在线手动标定功能，多种数字滤波，稳定性好，测量精度高达0.2级，并具有在线手动信号标定功能。
具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值（0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积值达到999999999.99×100。
具有“防盗”功能，对于超额或者不足的大、小流量可通过设置参数来调整。
采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。
技术指标
商 标
JD-WS-XRL
模拟量
脉冲量
开关量热电偶：B、E、J、K、S、T、WRe3-25、F2
电 阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2
电 流：0～10mA、4～20mA、0～20mA
电 压：0～5V、1～5V
波 形：矩形、正弦或三角波
幅 度：光电隔离，大于4V（或根据用户要求任定）
范 围：0～10KHz（或根据用户要求任定）
·启动、停止、清零
模拟量输出
报警输出
馈电输出·DC 0～10mA（负载电阻≤750Ω）
·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ）
·DC 1～5V（负载电阻≥250KΩ）
继电器控制输出--继电器ON/OFF带回差。
触点容量---AC220V/1A；DC24V/3A （阻性负载）
DC24±1V，负载电流≤30mA
测量精度
分辨率
测量范围
显示方式
报警
定量控制
温度补偿
打印控制
打印精度
参数设定
保护方式±0.5%FS或±0.2%FS
±1脉冲（LMS）一般优于0.2%
±1字
-19999～99999字
·0～99999瞬时流量测量值显示
·0～99999999999累积值显示
·-19999～99999温度补偿测量值显示
·-19999～99999压力补偿测量值显示
·-19999～99999流量（差压、频率）测量值显示
·当前日期及时间显示
·高亮度LED数码管测量显示
·发光二极管工作状态显示
可选择继电器上限、下限报警输出，LED指示
报警方式为带回差（用户可自由设定）
可选择继电器流量定量到控制，LED输出指示
可选择继电器流量定量过程控制，LED输出指示
0～50℃数字式温度自动补偿
配接微打型打印机，可定时或即时打印当前各通道测量值及累积流量值
同仪表精度
·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·断电后流量累积值保持时间大于两年
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
相对湿度
≤85%RH
JD-WS-XRL
C80系列
仪表外形
开孔尺寸：105mm×57mm
外形尺寸
重 量
·常规型：2500g

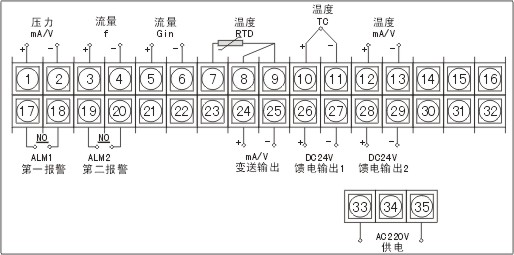

接线图
备 注
JD-WS系列流量（热能）积算台式打印控制仪型表
型 号
说 明
JD-WS-XRL
□
□
-□
□
-□
□
□
-□
□
□
□
流量（热能）积算台式打印控制仪
02
03
04
05
带补偿输入
过热蒸汽带温压补偿—查表法
饱和蒸汽带压力或温度补偿—查表法
用户特定曲线补偿—查表法
输出方式
1
2
3
4
5
8
继电器输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出
类 型
输入类型
输入类型
报警方式
H
L
B
C
D
上限报警
下限控制 （只能选其中一种报警方式）
流量定量到控制—自动启动
流量定量过程控制—自动启动
流量定量到控制—自动清零
报警方式
H
L
B
C
上限报警
下限报警 （只能选其中一种报警方式）
流量定量到控制—手动启动
流量定量过程控制—手动启动
2P
双路DC24V馈电输出
0.2%FS±字（请注明）
输入类型表：
代码
输入类型
测量范围
代码
输入类型
测量范围
说明
A
4～20mA
-19999～99999字
B3
热电偶B型
0～1800℃
本表所列为最大
量程，可在量程
范围内通过修改
仪表二级参数确
定量程范围。
B
0～10mA
-19999～99999字
S
热电偶S型
0～1600℃
C
1～5V
-19999～99999字
K
热电偶K型
0～1300℃
D
0～5V
-19999～99999字
E
热电偶E型
0～1000℃
M
0～20mA
19999～99999字
T
热电偶T型
-199.9～400.0℃
F
频率
0～10KHz
J
热电偶J型
0～1000℃
C1
Cu50
-50.0～150.0
W
Wre3-25
0～2300℃
C2
Cu100
-50.0～150.0
F2
高温辐射热电偶
0～2000℃
G
Pt100
-199.9～650.0
R
特定
-19999～99999字
B1
BA1
-199.9～600.0℃
B2
BA2
-199.9～600.0℃
变送/报警输出方式：
代 码
0
1
2
3
4
5
8
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
特殊规格
