JD-100L流量积算无纸记录仪

产品编号:流量积算无纸记录仪 规格型号:JD-100L 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-01 14:59 浏览次数:
商品介绍

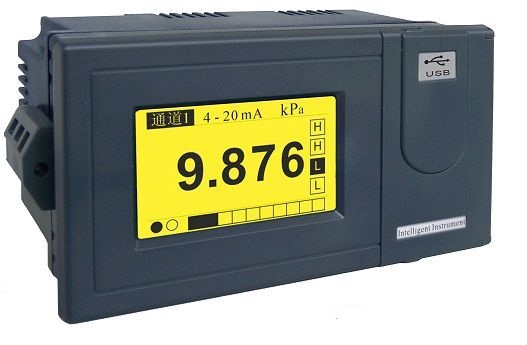

 JD-100L流量积算无纸记录仪

                                                                                   JD-100L流量积算无纸记录仪


    JD-100L为三通道输入,具有三路流量积算功能的无纸记录仪

。仪表可输入标准电流、标准电压、热电偶、热电阻、频率等信
号,可提供传感器配电输出和模拟量变送输出、继电器触点输出
。直接连接微型打印机,打印用户指定时间的实时,历史数据和
曲线;通过RS232通讯接口与便携计算机、掌上电脑(PDA)连接
,直接读取仪表历史数据,用户通过数据管理软件,对所取数据
进行分析、存档、打印处理。通过RS485通讯接口,可与组态王、
MCGS等专业组态软件组成实时监控系统。
       仪表具有强大的显示功能,高精度棒图显示、实时趋势曲线
显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能,查找报警点
极为方便,同时提供定位回放功能,直接查询某年、月、日、时、分、秒的数据,方便快捷。
    仪表带各种流量计模型。可配涡街、电磁流量计差压变送器等多种传感器。具有批量控制功
能,自动形成年、月、日累积报表。掉电记录功能,记录仪表每次停电、上电时间,防止人为造成仪
表掉电,损失累积流量。
●主要技术指标
显示器: 128×64点阵式液晶显示,LED背光
基本误差: ±0.2%F·S
输入规格: 电压:(0-5V)、(1-5V)、毫伏信号
  电流:(0-10mA)、(4-20mA)
  热电偶:K、S、B、T、E、J
  频率:(0-10)KHZ、矩形波、正弦波,三角波/低电平(0-2)V、高电平(5-24)V(或由用户指定)
  传感器配电:DC24V或DC12V(由用户指定)
输出规格: 一路模拟量变送输出:(0-10)mA、(4-20)mA负载电阻小于600Ω
  两路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)
  报警输出:上上限、上限、下限、下下限
累积范围: 0~99999999
通讯、打印: 通讯接口:RS232C或RS485
  波特率:1200、2400、9600、19200
  打印接口:RS232C直接连接微型打印机
记录时间: 记录间隔:1、2、4、6、15、30、60、120、240秒可选
  记录长度:三笔记录、36小时/笔(记录间隔1秒)~360天/笔(记录间隔4分)
热电偶冷端补偿误差: ±1℃
断电保护: 用FLASH MEMORY保存设置参数和历史数据,断电后数据可永久保存。采用硬
  件时钟,掉电后也能准确运行
电源: 开关电源85VAC~265VAC、50HZ±5%
环境温度: 0-50℃
环境温度: 0-85%RH

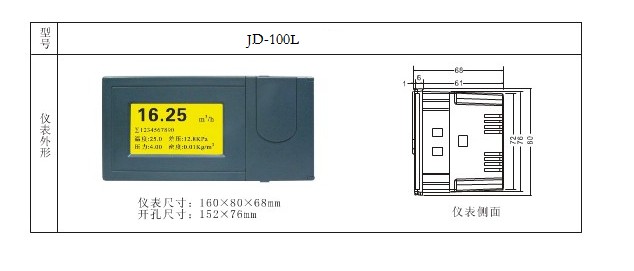

 外型尺寸

●选型表

JD 10 L -□
型  号 型   谱 说  明
JD
160×80×65集成仪表系列
10
设计序列
  1
一路流量积算
2
二路流量积算
3
三路流量积算
  L
流量积算无纸记录仪
第一通道
常规输入(见输入类型表)
第二通道
常规输入(见输入类型表)
第三通道
常规输入(见输入类型表)
继电器控制
输出
控制输出
方式可组态
0
1
一路输出
2
二路输出
变送输出   0
1
4-20mA变送输出
2
0-10mA变送输出
3
1-5V变送输出
4
0-5V变送输出
  0
1


批量控制
通讯或打印
方式
  0
1
RS-232C通讯
2
RS-485通讯
3
RS-232C打印
配电输出   N
p
DC24V配电输出





 JD-100L流量积算无纸记录仪
