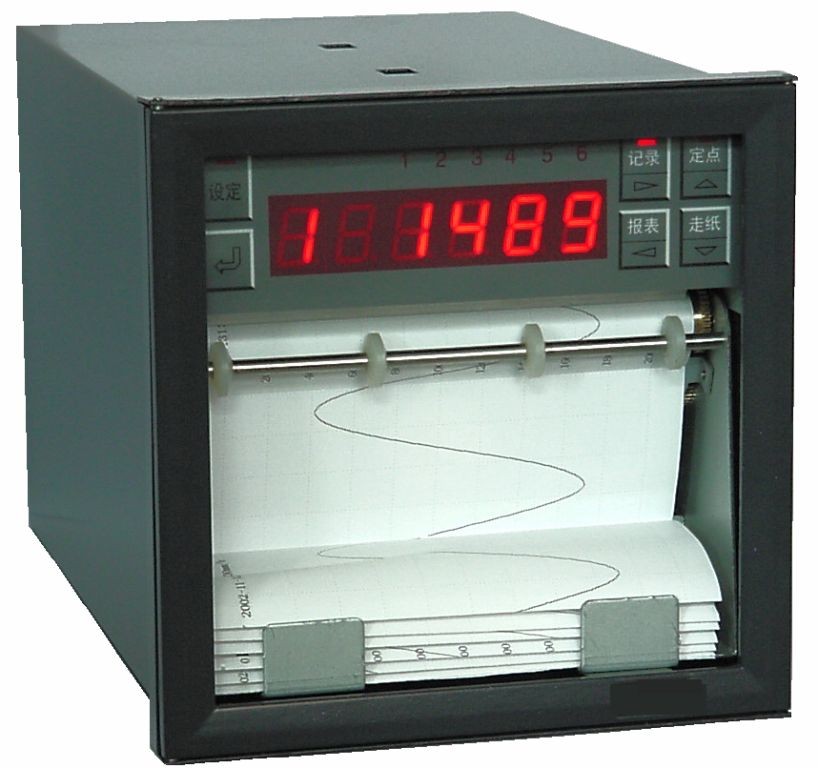

JD-R1000有纸记录仪

JD-R1000有纸记录仪 以独特的热打印记录方式和先进的微处理器控制技术， 实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且 便于操作。可连续记录和数字打印。该仪表的每个通道均可直接选 择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数 字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上 同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。 可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、 系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并 对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。

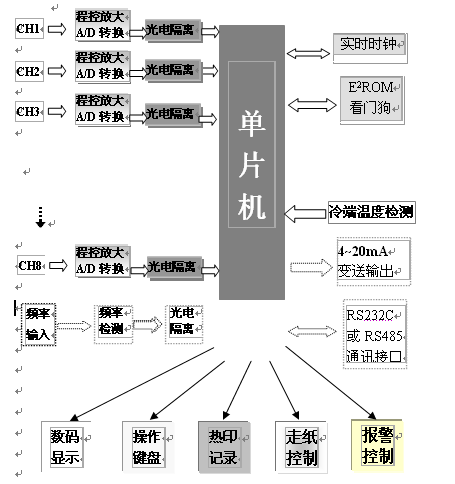

每路输入信号经程控放大，24位分辨率A/D转换，光电隔离送至单片机处理。从而彻底消除了各输入通道之间的干扰，消除了 输入通道与CPU之间的干扰。使用高精度数字温度传感器，进行热电偶的冷端温度补偿。为了提高长期稳定性，本记录仪放弃了 传统的用电位器调整放大倍数及零点的方法，代之以软件程序调校法，并实现了放大倍数的程控放大。 出厂前厂方对各项参数均已调试完成。用户可通过键盘设定对系统误差进行平移校正。

1．输入通道:  ·可输入 八点
                 ·每个通道的测量信号种类可由用户自己设定

                  也可在定货时注明。[由厂方为用户设定好]

2．通道隔离:  ·输入通道之间相互隔离，无干扰。

3．显示功能:  ·测量值的定点或巡回显示

                 ·设定参数显示[在设定状态下]

                 ·报警提示符及提示灯

                 ·时间显示[在所有输入信号全部关闭情况下]

4．记录功能:  ·采用进口固定式热敏头，无笔墨消耗，无笔位

                  误差，抗震动

                 ·在100mm范围内有800个热印点

                 ·对测量值进行趋势记录和数字记录

                 ·在记录曲线同时打印标尺刻度及每个通道标记

                 ·每隔100mm打印一次刻度值、当前时间和走纸速度

5．实时时间:  ·由键盘设定当前日期和时间

                 ·即使掉电,也不影响正常计时

6．曲线迁移功能:  通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

7．标度变换功能:  对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。

对于热电偶及热电阻信号显示范围就是其测量范围。

8．输入信号种类及测量范围:  各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。

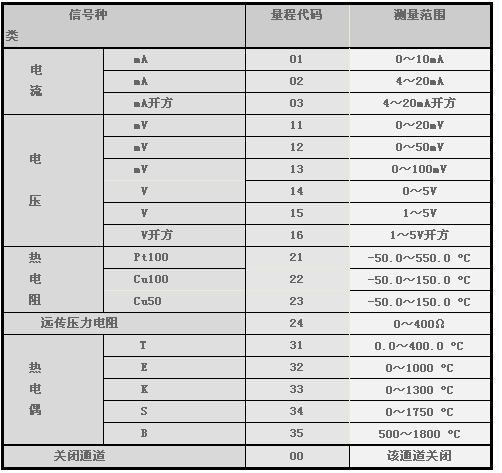

表一

9． 走纸速度:  通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

10．报警功能:

  ．提供六组继电器接点输出，由用户任意组合使用

        ·每个通道报警均可选择上限、下限、差值上限、差值下限

        ·每个通道的报警回差可设定，继电器动作时有指示灯提示

        ·继电器触点容量：24VDC, 3A；  220VAC, 3A

11．通讯：       可提供RS232C或RS485通讯接口

                   【此项为扩展功能,定货时须注明】

12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出

                  【此项为扩展功能,定货时须注明】

13．采样周期:              0.6S

14．数字显示及报警精度:  ±0.2%FŸS

15．趋势记录精度:         ±0.2%  「两幅」

16．数字记录精度:         ±0.2%F
