JD-8000R中长图彩屏无纸记录仪

产品编号:中长图彩屏无纸记录仪 规格型号:JD-8000R 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-01 15:24 浏览次数:
商品介绍

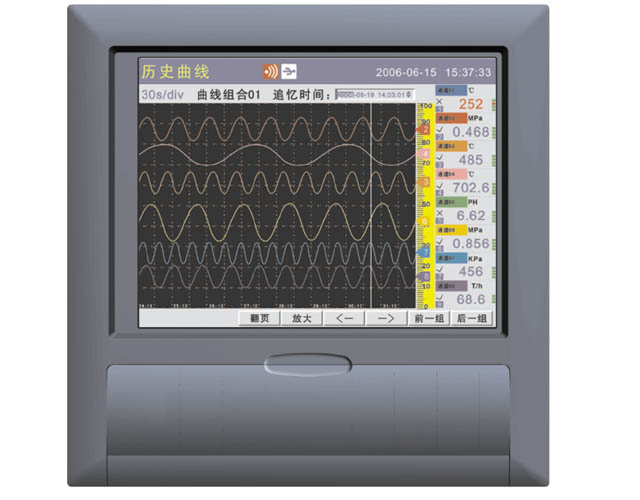

 JD-8000R中长图彩屏无纸记录仪

                                JD-8000R 中长图彩屏无纸记录仪

产品概述:
       JD-8000R中长图彩屏无纸记录仪,40路万能输入,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点:
进口SHARP10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏,CCFL背光、画面清晰、色彩绚丽、宽视角。
屏幕亮度可以自由调节;
高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现40路信号的检测、记录、显示和报警;
采用最新大规模集成电路,国际名厂元器件精心设计;
大容量FLASH闪存芯片贮历史数据,掉电永不丢失数据;
全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
工程量显示数值范围宽,可显示5位数值:-9999-19999;
支持真空度科学计数法显示;
曲线显示可以自由组合,自定义曲线颜色;
曲线走纸方式可设定横向或纵向;
中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
内置国标二级字库(6500汉字),使用T6拼音输入法,自由输入位号和单位;
报警显示,同时指示各通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
使用USB接口转存和备份历史记录,支持256M,512M、1G优盘;
标准串行通讯接口:RS-485和RS-232C;
10MEthernet标准RJ45接口;
标准Modbus通讯协议。除支持本公司的ScanX数据管理软件外,还支持iFIX、组态王、MCGS等流行专业组态软件,无需专用驱动;
可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
集成硬件实时时钟,掉电情况下时钟也能准确运行;
新型开关电源,85VAC-256VAC范围内正常工作;
提供变送器+24VDC隔离配电。
金属外壳,允许在恶劣的环境下使用。



主要技术指标:
输入信号
  全隔离万能输入:JD-8000系列中长图彩屏无纸记录仪允许40路不同类型的信号直接输入,通道间全隔离,隔离电压大于400V。
输出信号
  配电:16路配电,8组24VDC输出,输出电流60mA/组,36路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
  最多12路模拟量变送输出或8路调节PID输出,4-20mADC,负载电阻<600Ω通讯、打印
通讯、打印
  通讯接口;RS-232C、RS-485和EthernetRJ45
  波特率:1200、2400、9600、57600、(RS-232C、RS-485)、10M(Ethernet)
  打印接口:RS-232C直接连接串行微型打印机
补偿运算
  蒸汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。一般气体:温度、压力补偿测量标准体积流量。
  天然气:温度、压力补偿测量标准体积流量。液体:温度补偿测量标准体积流量或质量流量。
累计范围
  0~99999999
数据备份和转存
  256M~1G优盘可选;
精度
  ±0.2%FS
显示方式
  640× 4 8 0点阵、高亮度、大屏幕、宽视角10.4英寸真彩图形液晶显示屏,CCFL背光
保护方式
  内置FIash存储器保护参数和历史数据,断电后可永久保存。
供电电源
  开关电源85VAC-265VAC,50Hz±5%,功耗< 1 2 0 W
