JD-WSPID自整定/光柱显示控制仪

产品编号:光柱显示控制仪 规格型号:JD-WSPID 产品品牌:金鼎仪表 计量单位: 上架日期:2013-02-25 18:46 浏览次数:
商品介绍

 JD-WSPID自整定/光柱显示控制仪

JD-WS模糊PID自整定调节器/温控器(外给定)

JD-WS系列模糊PID自整定调节器/温控器(外给定)其主要特点:
模糊PID自整定调节控制仪采用了人工智能模糊控制;提高了采样速率(250ms)、运算精度、控制精度(一般优于0.2%FS);在外给定基础上采用微分先行的控制方式有效的抑制了对象的扰动问题;
可自动跟随外部给定值进行控制输出(模拟量控制输出或继电器控制输出)。
可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
可同时两路输入并显示测量信号及外给定信号。
可分别带有一路模拟量控制输出或开关量控制输出--继电器及一路模拟量变送输出,适用于各种测量控制场合。
可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统;采用标准MODBUS RTU通信协议。

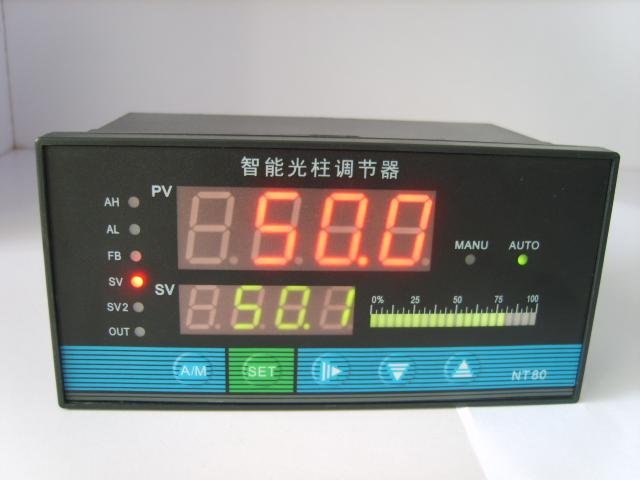

采用双LED数码(可同时显示测量值+外给定值或输出量)+双光柱(可同时显示测量值+外给定值或输出量),光柱显示,使显示更为清晰直观。
技术指标
商 标

型 号

JD-WS-X

D815、S815、D415、S415、D715、D915、TD815、TS815系列

输入信号

热 电 偶: K、E、S、B、J、T;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。
热 电 阻: Pt100、Cu50;引线电阻补偿范围≤15Ω。
远传电阻: 30~350Ω(远传压力表)。
直流电压: 0~5V、1~5V;
直流电流: 0~10mA、4~20mA 。
输入阻抗: 电压信号Ri≥250KΩ。

输出信号

模拟量输出:DC 0~10mA输出(负载电阻≤750Ω)
DC 4~20mA输出(负载电阻≤500Ω)
DC 0~5V输出(负载电阻≥250KΩ)
DC 1~5V输出(负载电阻≥250KΩ)
开关量输出:继电器控制输出─继电器ON/OFF带回差。AC220V/1A,DC24V/3A (阻性负载)
可控硅控制输出─SCR(可控硅过零触发脉冲)输出,光电隔离,400V/0.5A
固态继电器控制输出─SSR(固态继电器控制信号)输出,光电隔离,6~24V/30mA
双向可控硅无触点开关输出--SOT输出,光电隔离,400V/7A
通讯输出: 接口方式─标准串行双向通讯接口:光电隔离,RS-485,RS-232等
波特率─1200~9600bps 内部自由设定
馈电输出: DC24±1V,负载电流≤30mA

特 性

测量精度: ±0.5%FS或0.2%FS
分 辨 率: ±1字
测量范围: -1999~9999字
显示方式: -1999~9999字测量值显示
-1999~9999字设定值显示
-1999~9999字控制目标值显示
0~100%输出量显示
双LED+双光柱显示
发光二极管工作状态显示
温度补偿: 0~50℃数字式温度自动补偿
参数设定 ·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
保护方式 ·输入回路断线报警(热电偶或电阻输入时),继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位(Watch Dog)


使用环境

环境温度: 0~50℃
相对湿度: ≤85%RH ·避免强腐蚀性气体
供电电压: 常规型 AC220V %(50Hz±2Hz线性电源)
特殊型 AC90V~265V-开关电源
DC24V±2V-开关电源
功 耗: ≤5W(AC220V线性电源供电)
≤4W(AC90~265V开关电源供电)
≤4W(DC24V电源供电)

JD-WS-X TD/D815系列(横式) S/TS815(竖式)
仪表外形

外形尺寸 宽×高×深:160×80×140mm 宽×高×深:80×160×140mm
开孔尺寸

单位:mm

单位:mm

重量 ·常规型:850g ·特殊型:550g

接线图

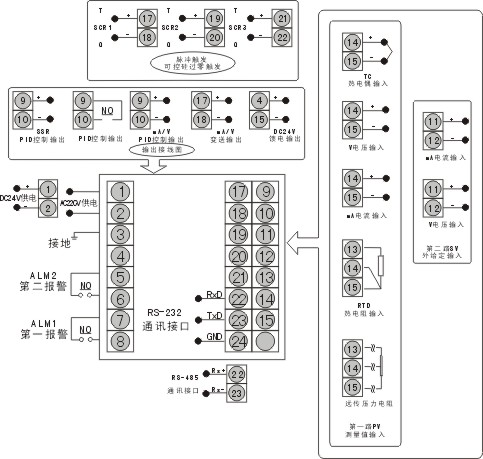

备注 特殊订货与本接线图不同之处,以随机接线图为准。(竖式与上接线图一致,但方向不一样,竖式仪表向左旋转90℃,竖式光柱向右旋转90℃。815系列无正反转功能。)
JD-WS-X D915系列 D715系列
仪表外形
外形尺寸 宽×高×深:96×96×105mm 宽×高×深:72×72×105mm
开孔尺寸 单位:mm 单位:mm
重量 ·常规型:500g ·常规型:450g
接线图

D915系列

D715系列

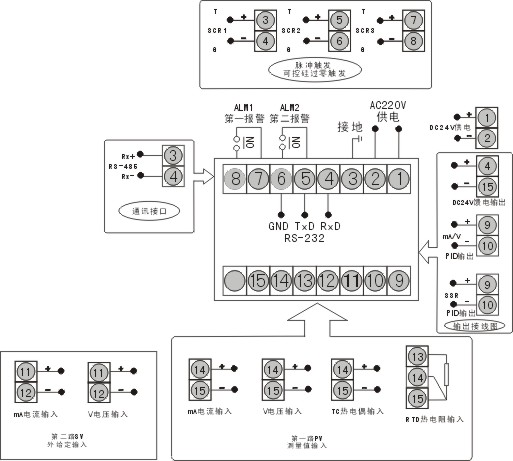

备注:特殊订货与本接线图不同之处,以随机接线图为准。牋不同功能在同一端子的,只能选其中一种功能。

JD-WS-X D415系列(横式) S415系列(竖式)
仪表外形
外形尺寸 宽×高×深:96×48×105mm 宽×高×深:48×96×105mm
开孔尺寸 单位:mm 单位:mm
接线图

横式

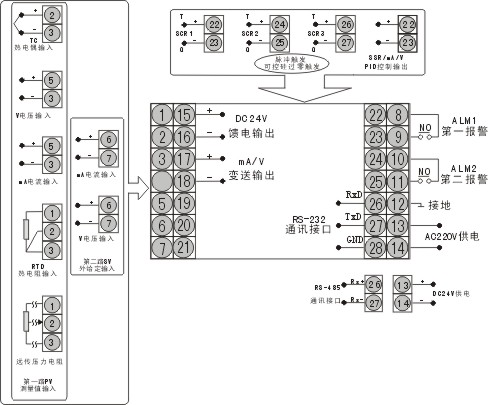

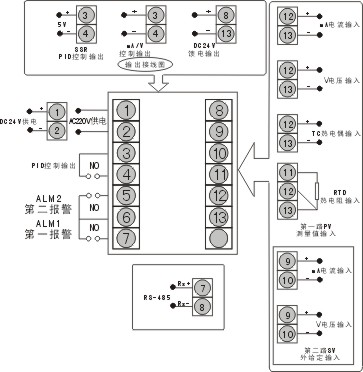

备注 特殊订货与本接线图不同之处,以随机接线图为准。(竖式与上接线图一致,但方向不一样,竖式仪表向左逆时针旋转90℃。)不同功能在同一端子的,只能选其中一种功能。

JD-WS系列模糊PID自整定调节器/温控器(外给定)型谱表
型 号 说 明
JD-WS-X -□ -□ -□ -□ 外给定模糊PID自整定调节器/温控器
外形尺寸 D415
S415
D715
D815
S815
D915
                  外给定控制 96×48mm(横式)
外给定控制 48×96mm(竖式)
外给定控制 72×72mm
外给定控制 160×80mm(横式)
外给定控制 80×160mm(竖式)
外给定控制 96×96mm
通讯方式                   参见“通讯方式”
控制输出方式                 参见“输出方式”
变送输出方式               参见“输出方式”
PV输入类型             参见“输入类型”
SV输入类型           参见“输入类型”
第一报警方式   N
H
L
      无报警
上限报警 (只能选其中一种报警方式)
下限报警
第二报警方式   N
H
L
G
A
D
    无报警
上限报警
下限报警 (只能选其中一种报警方式)
偏差内报警
偏差外报警
LBA报警
馈电输出   P   一路DC24V输出
供电方式   T
W
A
AC90~265V(开关电源)供电
DC24V(开关电源)供电
AC220V供电(线性电源)
测量精度
B
0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

JD-WS系列模糊PID自整定调节器/温控器(外给定)型谱表
型 号 说 明
JD-WS-X -□ -□ -□ -□ 光柱显示外给定模糊PID自整定调节器/温控器
外形尺寸 TD815
TS815
                  外给定控制160×80mm(横式)
外给定控制80×160mm(竖式)
通讯方式                   参见“通讯方式”
控制输出方式                 参见“输出方式”
变送输出方式               参见“输出方式”
PV输入类型             参见“输入类型”
SV输入类型           参见“输入类型”
第一报警方式   N
H
L
      无报警(可省略)
上限报警 (只能选其中一种报警方式)
下限报警
第二报警方式   N
H
L
G
A
D
    无报警(可省略)
上限报警
下限报警 (只能选其中一种报警方式)
偏差内报警
偏差外报警
LBA报警
馈电输出   P   一路DC24V输出
供电方式   T
W
A
AC90~265V(开关电源)供电
DC24V(开关电源)供电
AC220V供电(线性电源)
测量精度
B
0.5%FS±1字(可省略)
0.2%FS±1字(请注明)
输入类型:SL0=36为全切换(特殊型号或要求的,请提供分度号或参考标准,订货时说明)
代码 分度号 测量范围 代码 分度号 测量范围
00 B 0~1800℃ 12 BA1 -199.9~600.0℃
01 S 0~1600℃ 13 BA2 -199.9~600.0℃
02 K 0~1300℃ 14 保留 保留
03 E 0~1000℃ 15 保留 保留
04 T -199.9~400℃ 16 30~350Ω -1999~9999字
05 J 0~1200℃ 17 0~20mA -1999~9999字
06 保留参数 保留参数 18 0~10mA -1999~9999字
07 保留参数 保留参数 19 4~20mA -1999~9999字
08 Wre3-25 0~2300℃ 20 0~5V -1999~9999字
09 Cu50 -50.0~150.0℃ 21 1~5V -1999~9999字
10 Cu100 -50.0~150.0℃ 28 特殊信号 -1999~9999字
11 Pt100 -199.9~650.0℃ 36 信号全切换 -1999~9999字
仪表通讯接口方式:
代 码 0 2 8
通讯方式 无通讯 RS-232C通讯口 RS-485通讯口
变送输出类型:
代 码 0 2 3 4 5 8
输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V 特殊规格
PID控制输出类型:
代 码 1 2 3 4 5 6 7 8 9
输出方式 继电器 4~20mA 0~10mA 1~5V 0~5V SSR输出 SSR输出 特殊规格 SOT输出
