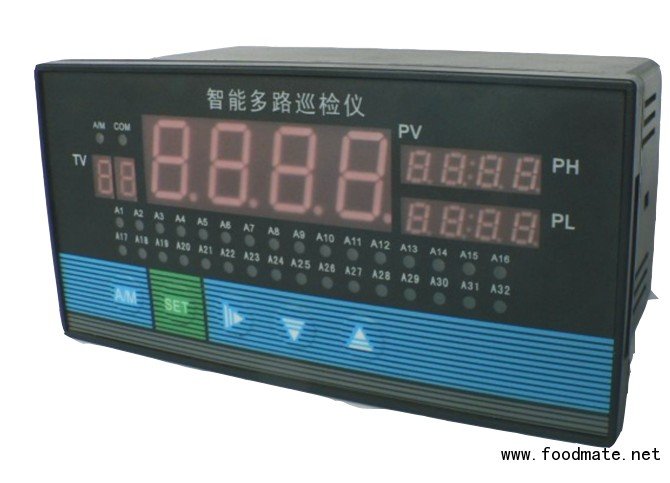

JD-WS系列多路巡检测量控制仪
JD-WS系列多路巡检测量控制仪
模拟量输出 报警输出 报警方式 温度补偿 保护方式 功 耗 横式 分别报警输出 分别变送输出 副机继电器输出插座 热电偶输入 电压/电流输入 热电阻输入
JD-WS系列多路巡检测量控制仪主要特点：
适用于需要进行多测量点巡回检测的系统，可巡回检测8～16路测量信号，各通道可同时输入不同的分度号，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
可选择各输入通道统一报警控制输出（或统一变送输出）或各输入通道分别报警控制输出（或分别变送输出）。各通道统一报警控制输出可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。
可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
技术指标
商 标
型 号
JD-WS-X
D/S806、807、808、809、814系列
测量通道
模 拟 量1～8或1～16通道巡回测量
热电偶：标准热电偶--B、S、K、E、J、T、R、N、WRe等
电 阻：标准热电阻--Pt100、Cu50、Cu100等
远传压力电阻--30～350Ω
电 流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω
电 压：0～5V、1～5V、mV等--输入阻抗≥250KΩ
通讯输出
馈电输出·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）
·继电器控制输出--继电器ON/OFF带回差，触点容量---AC220V/1A；
DC24V/3A（阻性负载）
·波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议
DC24±1V，负载电流≤30mA
分辨率
测量范围
显示方式
打印控制
打印精度
参数设定±0.5%FS或±0.2%FS
±1字
-1999～9999字
·-1999～9999字测量值显示
·-1999～9999字设定值显示
·1～16测量通道号显示
·发光二极管工作状态显示
·0.56英寸高亮度双LED数码显示
·通道巡回与锁定显示功能
·可选择1～16通道统一上限、下限报警输出，LED指示
·可选择1～8通道分别上限、下限报警输出，LED指示
·报警方式为带回差上限或下限报警（用户可自由设定）
0～50℃数字式温度自动补偿
直接配接各型串行打印机（如SP-16ASH微打等），打印接口为RS-232
同仪表精度
·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
相对湿度
供电电压0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V %（50Hz±2Hz）
特殊型 ·AC 90～265V——开关电源 ·DC 24V±2V——开关电源
·≤5W（AC220V线性电源供电）
·≤4W（AC90～265V开关电源供电）
·≤4W（DC24V开关电源供电）
JD-WS-X
D806、807、809、814系列（横式）
S806、807、809、814系列（竖式）
仪表外形
外形尺寸
宽×高×深：160×80×140mm
宽×高×深：80×160×140mm
开孔尺寸
单位：mm
单位：mm
重量
·常规型：700g ·特殊型：500g

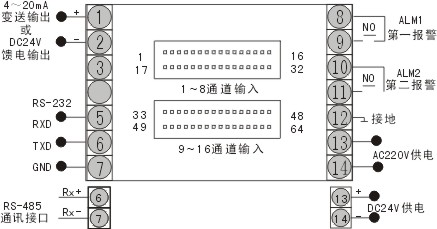

接线图
横式

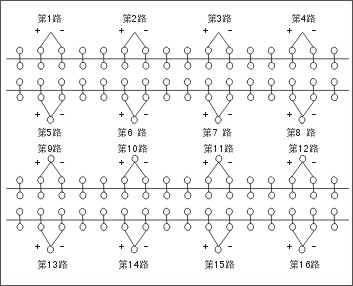

mA/V电流、电压输入

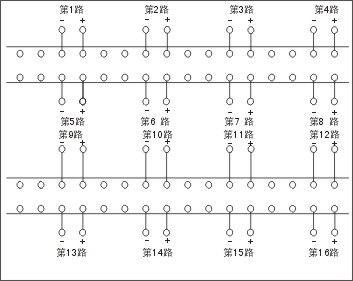

TC热电偶输入

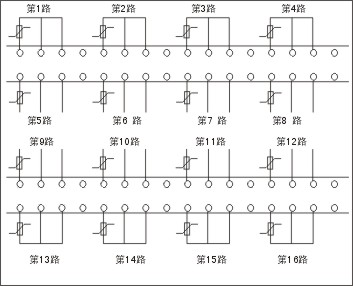

RTD热电阻输入
备注
特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
JD-WS-X
D808系列（横式）
S808系列（竖式）
仪表外形
外形尺寸
宽×高×深：160×80×140mm
宽×高×深：80×160×140mm
开孔尺寸
单位：mm 单位：mm
重量
·常规型：700g ·特殊型：500g

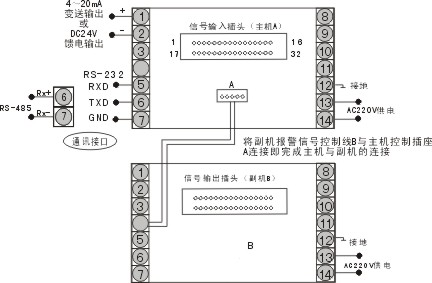

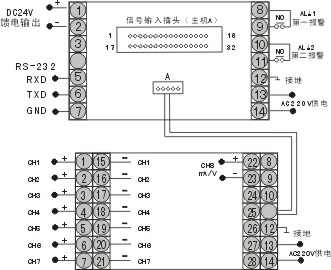

接线图
备注
特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
JD-WS系列多路巡检测量控制仪型谱表
型 号
说 明
JD-WS-X
□
□
-□
□
-□
-□
□
-□
□
□
智能多路巡检测量控制仪
外形尺寸
D8
S8
160×80mm（横式）
80×160mm（竖式）
控制作用
□
参见“控制作用”
通讯方式
□
参见“通讯方式”
报警/输出方式
□
参见“输出方式”
输入类型
□
参见“输入类型”
第一报警方式
□
参见“报警方式”
第二报警方式
□
参见“报警方式”
报警记忆
K
带报警记忆功能
不带报警记忆功能（可省略）
馈电输出
P
一路DC24V馈电输出
供电方式
T
W
AAC90～265V供电（开关电源）
DC24V供电
AC220V供电（线性电源）
测量精度
B0.5％FS±1字（可省略）
0.2％FS±1字（请注明）
备注：D808分别报警或分别变送巡检测量控制仪供电方式不能选DC24V供电。
控制作用
代码
06
07
08
09
14
输出方式
八路巡检
测量显示八路巡检
统一报警输出八路巡检
分别报警输出十六路
巡检测量显示十六路巡检
统一报警输出
通讯方式
代码
0
2
8
3
通讯方式
无通讯
RS-232通讯接口
RS-485通讯接口
RS-232C打印口
报警/输出方式
代码
0
1
2
3
4
5
8
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
特殊规格
报警方式：（只能选其中一种报警方式）
代码
N
H
L
报警方式
无位式报警（可省略）
位式上限报警
位式下限报警
输入类型表：（量程可任意设置）
代码
输入类型
测量范围
代码
输入类型
测量范围
代码
输入类型
测量范围
00
B
0～1800℃
08
Wre-25
0～2300℃
16
30～350Ω
-1999～9999字
01
S
0～1600℃
09
Cu50
-50.0～150.0℃
17
0～20mA
-1999～9999字
02
K
0～1300℃
10
Cu100
-50.0～150.0℃
18
0～10mA
-1999～9999字
03
E
0～1000℃
11
Pt100
-199.9～650.0℃
19
4～20mA
-1999～9999字
04
T
-199.9～400.0℃
12
BA1
-199.9～600.0℃
20
0～5V
-1999～9999字
05
J
0～1200℃
13
BA2
-199.9～600.0℃
21
1～5V
-1999～9999字
06
R
0～1600℃
14
0～20mV
-1999～9999字
28
特殊信号
用户特定
07
N
0～1300℃
15
0～100mV
-1999～9999字
36
全可切换输入
备注
① 特殊型号或要求的，请提供分度号或参考标准，请订货时说明。
② 统一报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。
统一报警输出仪表分以下两种报警方式（无特殊说明将提供不带报警记忆的仪表）：
A.不带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
B.带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所
有通道均无报警方停止输出报警。
③ 分别报警输出仪表：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立，
或各测量通道均有一组相互独立的变送输出。
④ 举例：JD-WS-XD808-21-11-HL-A（主副机各一台）
多路巡检控制仪，上下限分别报警控制输出，带RS-232通讯接口，输入信号为八路Pt100。
JD-WS-XD814-82-11-HL-K-A
多路巡检控制仪，上下限统一报警控制输出（带记忆），变送4～20mA电流输出，带RS-485通讯接口，
输入信号为十六路Pt100。
