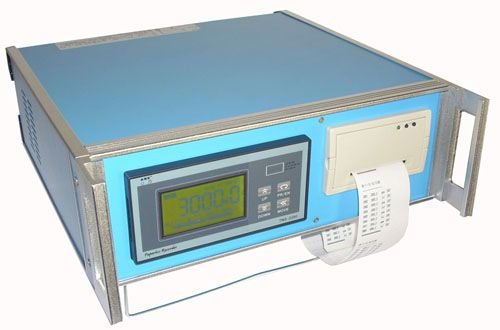

JD-WS多路巡检台式打印控制仪
JD-WS多路巡检台式打印控制仪
模拟量输出 报警输出 测量精度 保护方式 微型打印机：外形尺寸：111mm×62mm 宽×高×深：360×140×210mm 备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
JD-WS系列多路巡检台式打印控制仪其主要特点：
集打印、控制及测量显示于一体。
可自动定时、手动即时打印各通道当前测量值。
适用于需要进行多测量点巡回检测的系统，可巡回检测8路～16路测量信号，各通道可同时输入不同的分度号，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
可选择各输入通道统一报警控制输出（或统一变送输出）或各输入通道分别报警控制输出（或分别变送输出）。各
通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。
技术指标
商 标
型 号
JD-WS-XR
D806、D807、D809、SRDD814系列
测量通道
模 拟 量1～8或1～16通道巡回测量
热电偶：标准热电偶--B、S、K、E、J、T、R、N、WRe等
电 阻：标准热电阻--Pt100、Cu50、Cu100等
远传压力电阻--30～350Ω
电 流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω
电 压：0～5V、1～5V、mV等--输入阻抗≥250KΩ
·DC 0～10mA（负载电阻≤750Ω）
·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250kΩ）
·DC 1～5V（负载电阻≥250kΩ）
·继电器控制输出--继电器ON/OFF带回差，触点容量---AC220V/1A；DC24V/3A
（阻性负载）
分辨率
测量范围
显示方式
报警方式
温度补偿
打印控制
打印精度
参数设定±0.5%FS或±0.2%FS
±1字
-1999～9999字
·-1999～9999字测量值显示
·-1999～9999字设定值显示
·1～16测量通道号显示
·当前日期及时间显示
·发光二极管工作状态显示
·0.56英寸高亮度双LED数码显示
·通道巡回与锁定显示功能
·可选择1～16通道统一上限、下限报警输出，LED指示
·报警方式为带回差上限或下限报警（用户可自由设定）
0～50℃数字式温度自动补偿
配接微型打印机，可自动定时、手动即时打印各通道当前测量值
同仪表精度
·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
环境温度
相对湿度
供电电压
功 耗0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V
%（50Hz±2Hz）
≤10W（AC220V线性电源供电）
JD-WS-XR
D806.D807.D809.D814
仪表外形
开孔尺寸：105mm×57mm
外形尺寸
重 量
·常规型：1500g
接线图
TC热电偶输入
mA/V电流、电压输入
RTD热电阻输入
JD-WS系列多路巡检台式打印控制仪型谱表
多路巡检台式打印控制仪
310×140×210mm
07
09
14
八路巡检测量显示
八路巡检统一控制/报警输出
十六路巡检测量显示
十六路巡检统一控制/报警输出
无通讯输出
输出方式
1
2
3
4
5
8
无变送输出
继电器输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出
参见"输入类型表"
报警方式
H
L
无报警
上限报警 只能选其中一种报警方式
下限报警
报警方式
H
L
无报警
上限报警 只能选其中一种报警方式
下限报警
带报警记忆功能（注2）
不带报警记忆功能（可省略）
AC220V供电（线性电源）
B0.5%FS±1字（可省略）
0.2%FS±1字（请注明）
输入类型表：（量程可任意设置）
代码
输入类型
测量范围
代码
输入类型
测量范围
代码
输入类型
测量范围
00
B
0～1800℃
08
Wre-25
0～2300℃
16
30～350Ω
-1999～9999字
01
S
0～1600℃
09
Cu50
-50.0～150.0℃
17
0～20mA
-1999～9999字
02
K
0～1300℃
10
Cu100
-50.0～150.0℃
18
0～10mA
-1999～9999字
03
E
0～1000℃
11
Pt100
-199.9～650.0℃
19
4～20mA
-1999～9999字
04
T
-199.9～400.0℃
12
BA1
-199.9～600.0℃
20
1～5V
-1999～9999字
05
J
0～1200℃
13
BA2
-199.9～600.0℃
21
0～5V
-1999～9999字
06
R
0～1600℃
14
0～20mV
-1999～9999字
28
特殊信号
用户特定
07
N
0～1300℃
15
0～100mV
-1999～9999字
36
全可切换输入
备注：① 特殊型号或要求的，请提供分度号或参考标准，订货时请说明。
② 统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控
制输出。
统一控制/报警输出仪表分以下两种报警方式（无特殊说明将提供不带报警记忆的仪表）：
A.不带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
B.带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出报警。
③ 型号举例：JD-WP-XRD807-01-11-HL-A；JD-WP-XRD814-01-19-HL-A。

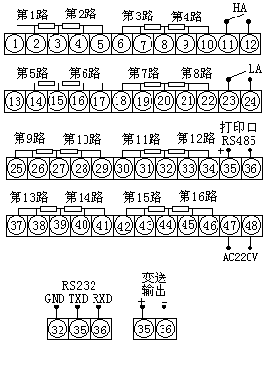

多路智能巡检仪端子接线方法

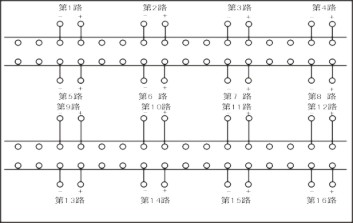

输入信号为热电偶、电压、电流
输入信号为热电阻、远传电阻

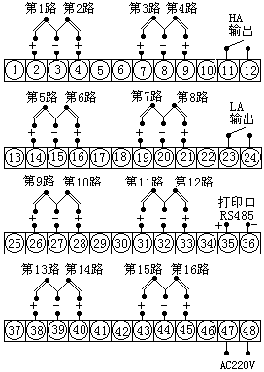

16路智能巡检仪端子接线方法

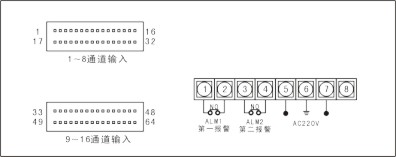

32路智能巡检仪端子接线方法

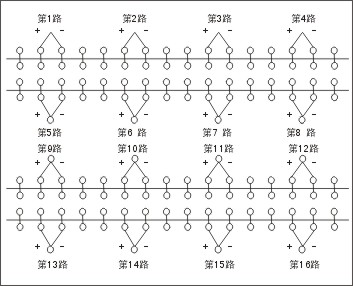

输入信号为热电偶电压电流

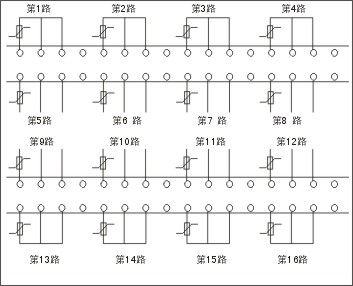

输入信号为热电阻、远传电阻
