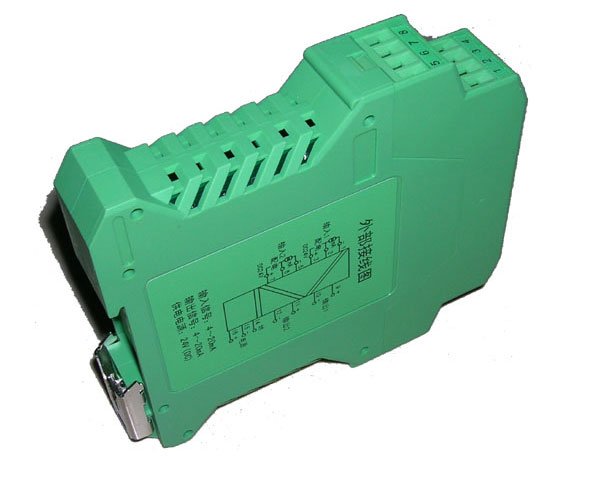

JD-GL系列智能隔离器

概 述

JD-GL系列智能隔离器采用专用芯片，具备了传统模拟隔离器和许多数字隔离器所不具备的多项先进性能。该芯片对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。即使在大功率变频控制系统中也能保持可靠的性能。仪表借助专用芯片的强大功能无需借助外部的零点和满度电位器即可对信号进行数字化自动/手动调校。同时可对输入信号进行自动补偿。

性能简介 :
输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

本系列产品还可使用集成通讯协议利通讯手段和智能操作器连接，在线观测输入、输出值。采用了专用芯片的集成智能隔离器除通用的功能外。还可支持对信号进行逻辑处理，对状态设置报警输出，该芯片为隔离器的功能带来了革命性的进步，拓宽了隔离器的使用范围。

该芯片独特而又强大的软件功能和隔离器自身优异的硬件电气性能为产品的稳定性和可靠性提供了坚实的保证。并使该产品的整体性能领先国际先进水平。

可与单元组合仪表及DCS、PLC等系统配套使用。可以广泛应用于油田、石化、电力、制造、冶金等各类复杂的工控环境。

面板显示

五芯通讯接口

用于通过专用数据线和智能操作器通讯连接

Power：电源状态指示灯（通电长亮）

通讯状态指示灯（通讯闪烁）

故障状态指示灯（故障闪烁）

ALM1：第一路报警，满足报警条件时，指示灯长亮

ALM2：第二路报警，满足报警条件时，指示灯长亮

输入输出信号故障状态下，指示灯闪烁。

原理：将变送器或者一起的信号通过半导体器件调制变换，然后通过光感或者磁感器件进行隔离转换，然后再进行解调变换回隔离前信号，同时对隔离后信号的供电电源进行隔离处理，保证变换后的信号、电源、地之间的绝对独立，是将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

主要技术指标

系统准确度：±0.2%×F·S/℃

温度漂移：≤0.0015% F·S/℃

工作温度：工业级标准 -10～+55℃

输入阻抗：电源：100Ω；电压：500KΩ

电流输出允许外接的负载阻抗：4～20mA输出时≤500Ω；0～10mA输出时≤1KΩ，需要更大的负载请另附说明。

电压输出时的内部阻抗：250Ω±1KΩ

输入/输出/电源/通讯/双路间绝缘强度：≥2500V.ac

储运环境温度:-40～+80℃

供电电源：交流：AC 85V～260V

直流：DC 18V～36V（反接保护）

通讯接口：RS232或RS485

外形尺寸：宽×高×深（mm）：22.5×100×115

净 重：170～220g
