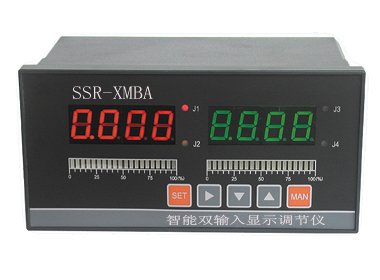

JD-XMTA-9000智能双输入显示调节仪
概 述
JD-XMTA-9000智能双输入显示调节仪实现AB两路不同传感器信号输入，双屏显示，采用智能调理通用输入技术，适用于任何热电偶、热电阻、标准电压、标准电流输入信号的采用与输换，继电器上下限报警方式自由组态，传感器断线保护输出(on/off)方式预置，最多设有四个报警点输出或两路(40～20)mA或(1-5)V变送输出。
特 点
● 双输入信号种类：相同电偶、相同电阻、相同电流电压、电阻和电流或电压。
● 可分别设置主、副输入的显示量程、小数点位数及迁移量。
● 开关量控制任意分配给主输入与副输入，或主、副输入之间的运算值。
● 主、副输入可进行加减除等运算。
● 5个开关量输出，一个为输入部分的断线报警，4 个为位式控制 或可编程双定时器，计
数器或可编程智能声光报警。四个设定值 可独立设置参数及滞后区间。
● 可外供 2 4 VD C ，带动 1 或 2 个二线制变送器。
● 可实现关联报警控制方式，可对主副输入进行关联控制。
● 8 种报警控制方式选择。
● 有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出，也可主、副输入之
间的运算值变送 输出，模拟输出的零点与满度可在显示数值区间内任意设置 。
● 可提供多主机，单主机，无主机方式的 R S 4 8 5 异步串行通讯方式。通讯数据校验遵照 C R C - 1 6 美国数 据通讯标准，高可靠性循环，条码校验。
面板指示
|
显示方式
|
指 示 内 容
|
|
双屏显示
|
上屏显示主输入值，下屏显示副输入值。
|
|
三屏显示
|
上、中屏分别显示主、副输入值，下屏显示主和副输入相加或相减运算值。
|
|
单屏双光柱
|
单屏显示主或副输入值(用▲键切换)
|
|
双光柱分别显示主和副输入值的%。
|
|
|
双屏单光柱
|
上、下屏分别显示主、副输入值。
|
|
单光柱显示主或副输入值的%(用▼键切换)
|
|
|
双屏双光柱
|
双屏分别显示主、副输入值
|
|
双光柱分别显示主、副输入值的%
|
选型表
|
型号
|
代码
|
说 明
|
|
JD-XMBA
|
|
智能双输入显示调节仪
|
|
设计序列
|
9
|
9000系列仪表
|
|
显示方式
|
1
|
单屏显示
|
|
2
|
双屏显示
|
|
|
3
|
单屏+单光柱
|
|
|
4
|
单屏+双光柱
|
|
|
5
|
双屏+单光柱
|
|
|
6
|
双屏+双光柱
|
|
|
7
|
三屏显示
|
|
|
8
|
开方方式显示加小信号切除(订货请注明)
|
|
|
输入方式
|
1
|
主副输入同为热电偶(E、K、S、B、J、T、R、N)
|
|
2
|
主副输入同为热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
|
|
|
3
|
主副输入同为电流或电压(0～10mA、4～20mA、0～5V、1-5V、0～20mV、0～75mV、0～200mV)
|
|
|
4
|
主输入为Pt100，副输入为电流或电压(订货请注明)
|
|
|
控制输出及调节方式(开关量输出)
|
0
|
无继电器输出
|
|
1
|
一个继电器输出(任意分配给主输入或副输入或主副之间运算值)
|
|
|
2
|
二个继电器输出(任意分配给主输入或副输入或主副之间运算值)
|
|
|
3
|
三个继电器输出(任意分配给主输入或副输入或主副之间运算值)
|
|
|
4
|
四个继电器输出(任意分配给主输入或副输入或主副之间运算值)
|
|
|
附加功能
|
0
|
无附加功能
|
|
1
|
带有断偶、断阻、断线后状态输出
|
|
|
外形尺寸
|
H
|
横式160×80开孔152×76
|
|
V
|
竖式80×160开孔76×152
|
|
|
F
|
方式96×96开孔92×92
|
|
|
Q
|
方式72×72开孔68×68
|
|
|
变送输出
|
A
|
主输入或副输入可独立变送输出
|
|
B
|
(主输入±副输入)×(Lup-Ldo)
|
|
|
C
|
(主输入±副输入)×(Lup-Ldo)+显示位移+PFS
|
|
|
D
|
主输入与副输入的运算值输出
|
|
|
E
|
主输入与副输入均独立变送输出
|
|
|
F
|
特殊要求变送输出
|
|
|
供外24V 直流电源
|
|
缺省为无24V直流电源输出
|
|
P
|
带24V直流电源输出(可做二线制变送器电源)
|
|
|
通讯接口
|
|
缺省为不带通讯接口
|
|
T
|
带RS485或RS232通讯接口
|
|
|
供电电源
|
|
缺省为220V.AC
|
|
K
|
开关电源85～260VAC
|
|
|
W
|
开关电源18～36VDC或18～36VAC
|
