JD-XDFD9000手动操作器
手动操作器/光柱显示手动操作器
型 号 D/S 835、D735、D935、D/S435、TD/TS835系列 热 电 偶：K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。 模拟量输出：DC 0～10mA输出（负载电阻≤750Ω） DC 4～20mA输出（负载电阻≤500Ω） 测量精度：±0.5%FS或0.2%FS 横式 横式 D935系列 备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。 D735系列 T
JD-WS系列手动操作器/光柱显示手动操作器主要特点：
手操器有效的解决在自动问题上的执行输出问题；增加了事件输入、强制手动输入、远程控制等功能；功能集成度高（只用一种程序就能实现功能切换）；增加了上电状态：手/自动状态选择功能。
能自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
可两路同时输入并显示测量信号及反馈信号。
可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
可分别带有一路模拟量控制输出或一路开关量控制输出（继电器正转、反转控制）及一路模拟量变送输出，适用于各种测量控制场合。
可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。采用标准MODBUS RTU通信协议；
采用双LED数码（可同时显示测量值+阀位反馈值--或输出量）+双光柱（可同时显示测量值+阀位反馈值--或输出量，光柱显示）显示，使显示更为直观迅速。
技术指标
商 标
JD-WS-X
输入信号
热 电 阻：Pt100、Pt100.1、Cu50；引线电阻补偿范围≤15Ω。
远传电阻：30～350Ω（远传压力表）
直流电压：0～5V、1～5V；
直流电流：0～10mA、4～20mA。
输入阻抗：电流信号Ri≥250Ω,电压信号Ri≥250KΩ。
输出信号
DC 0～5V输出（负载电阻≥250KΩ） DC 1～5V输出（负载电阻≥250KΩ）
开关量输出：继电器控制输出--继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）
可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A
固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA
双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A
通讯输出：接口方式--标准串行双向通讯接口：光电隔离，RS-485，RS-232等
波特率─1200～9600bps 内部自由设定
通讯协议─采有标准MODBUS RTU通讯协议
馈电输出：DC24±1V，负载电流≤30mA
特 性
分 辨 率：±1字
测量范围：-1999～9999字
显示方式：-1999～9999字测量值显示 -1999～9999字设定值显示
-1999～9999字控制目标值显示 0～100%输出量显示
双LED+双光柱显示 发光二极管工作状态显示
温度补偿：0～50℃数字式温度自动补偿
参数设定：·面板轻触式按键数字设定
·参数设定值断电后永久保存 ·参数设定值密码锁定
保护方式：·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
使用环境
环境温度：0～50℃
相对湿度：≤85%RH ·避免强腐蚀性气体
供电电压：常规型 AC220V
%（50Hz±2Hz线性电源）
特殊型 AC90V～265V-开关电源
DC24V±2V-开关电源
功 耗：≤5W（AC220V线性电源供电）
≤4W（AC90～265V开关电源供电）
≤4W（DC24V开关电源供电）
JD-WS-X

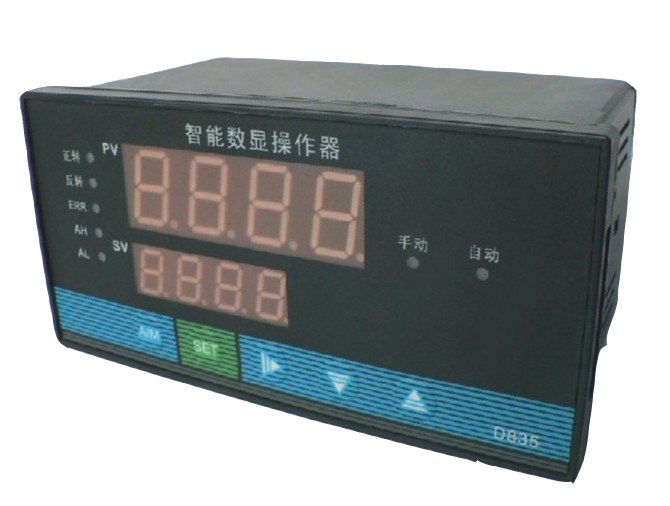

D/TD835系列（横式）
S/TS835系列（竖式）
仪表外形
外形尺寸
宽×高×深：160×80×140mm
宽×高×深：80×160×140mm
开孔尺寸
单位：mm
单位：mm
重量
·常规型：850g ·特殊型：550g

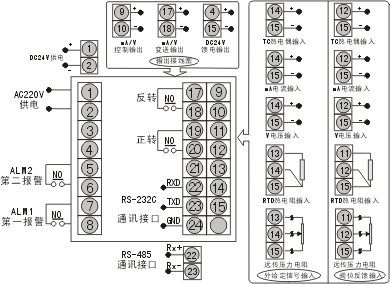

接线图
JD-WS-X
D435（横式）
S435（竖式）
仪表外形
外形尺寸
宽×高×深：96×48×105mm
宽×高×深：48×96×105mm
开孔尺寸
单位：mm
单位：mm
重量
·常规型：350g
·特殊型：240g

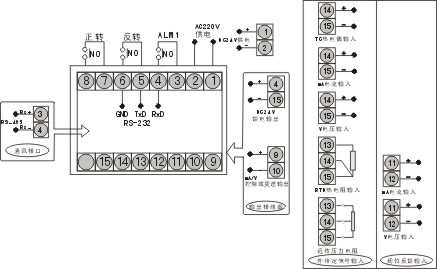

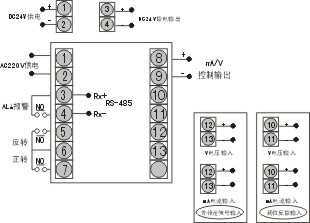

接线图
竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
JD-WS-X
D935系列
D735系列
仪表外形
外形尺寸
宽×高×深:96×96×105mm
宽×高×深:72×72×112mm
开孔尺寸
单位：mm
单位：mm
重量
·常规型：500g
·特殊型：350g

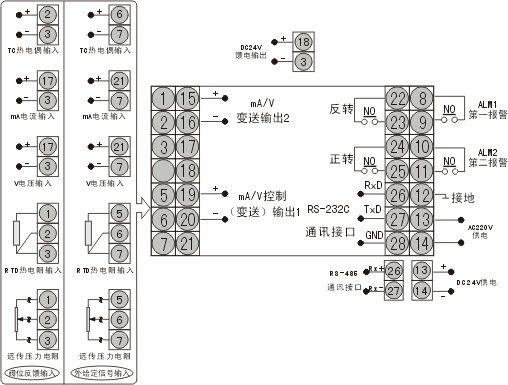

接线图
JD-WS系列手动操作器型谱表
型 号
说 明
JD-WS-X
□
-□
□
□
-□
□
-□
□
-□
□
□
□
手动操作器（PV.SV双屏LED显示）
外形尺寸
D435
S435
D735
D835
S835
D935
96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式
□
参见“通讯方式”
控制输出方式
□
参见“输出方式”
变送输出方式
□
参见“输出方式”
外给定输入
□
参见“输入类型”
阀位反馈输入
□
参见“输入类型”
第一报警
H
L
上限报警输出（只能选其中一种报警方式）
下限报警输出
第二报警
H
L
上限报警输出（只能选其中一种报警方式）
下限报警输出
馈电输出
P
一路DC24V输出
手/自动状态输出指示
M
手/自动切换输出时带继电器触点输出
强制手动输入功能
Y
外接强制手动输入功能
供电方式
W
AAC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）
测量精度
B0.5%FS±1字（可省略）
0.2%FS±1字（请注明）
备注: ① PV、SV输入类型在订货时请注明分度号。
② 手操器需带手动操作时，具有继电器触点输出功能，请在订货时注明。
③ 模拟量控制输出、阀位正、反转控制输出只能选择其中一种，订货时请注明。
④ XD735、XD435手操器带正、反转控制输出，只能带一个报警。如果带两路报警就不能正、反转控制输出。
⑤ 强制手动输入功能不适用于XD/XS435、XD735手动操作器。
PN-WS系列光柱显示手动操作器型谱
型 号
说 明
JD-WS-X
□
-□
□
□
-□
□
-□
□
-□
□
□
光柱手动操作器
外形尺寸
TD835
TS835
160×80mm（横式）
80×160mm（竖式）
通讯方式
□
参见“通讯方式”
控制输出方式
□
参见“输出方式”
变送输出方式
□
参见“输出方式”
外给定输入
□
参见“输入类型”
阀位反馈输入
□
参见“输入类型”
第一报警方式
H
L
上限报警（只能选其中一种报警方式）
下限报警
第二报警方式
H
L
上限报警（只能选其中一种报警方式）
下限报警
馈电输出
P
一路DC24V输出
继电器触点输出
M
手/自动输出时带继电器触点输出
供电方式
T
W
AAC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）
测量精度
B0.5%FS±1字（可省略）
0.2%FS±1字（请注明）
输入类型：SL0=36为全切换（特殊型号或要求的，请提供分度号或参考标准，定货时说明）
代码
分度号
测量范围
代码
分度号
测量范围
00
B
0～1800℃
12
BA1
-199.9～600.0℃
01
S
0～1600℃
13
BA2
-199.9～600.0℃
02
K
0～1300℃
14
保留
保留
03
E
0～1000℃
15
保留
保留
04
T
-199.9～400℃
16
30～350Ω
-1999～9999字
05
J
0～1200℃
17
0～20mA
-1999～9999字
06
保留
保留
18
0～10mA
-1999～9999字
07
保留
保留
19
4～20mA
-1999～9999字
08
Wre3-25
0～2300℃
20
0～5V
-1999～9999字
09
Cu50
-50.0～150.0℃
21
1～5V
-1999～9999字
10
Cu100
-50.0～150.0℃
28
特殊信号
-1999～9999字
11
Pt100
-199.9～650℃
36
信号全切换
-1999～9999字
仪表通讯接口方式：
代 码
0
2
8
通讯方式
无通讯
RS-232通讯口
RS-485通讯口
变送输出方式：
代 码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
控制输出方式：
代 码
1
2
3
4
5
6
7
8
9
输出方式
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出
SSR输出
特殊规格
SOT输出
备注：① SV为外给定输入测量，PV为阀位反馈信号测量，特殊型号或要求的，请提供分度号或参考标准，订货时
说明。
② 光柱显示手动操作器只有TD835和TS835两种。
③ 型号举例：JD-WS-XD835-822-19/19-A；
JD-WS-XD935-020-19/19-L-W；
JD-WS-XS835-820-19/19-H-T；
JD-WS-XTD835-820-19/19-A；
JD-WS-XTS835-822-19/19-H-T。
