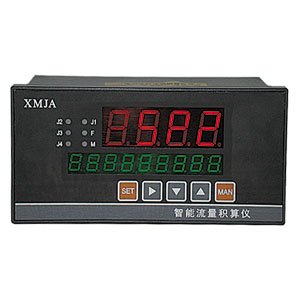

JD-XMJA-9000智能流量积算仪

概 述

本公司生产的JD-XMJA-9000系列智能流量积算仪采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统。

特 点

● 仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号任意切换。采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。

● 最多可设定四个报警输出，报警方法可达十种以上，并对报警参数进行监控。

● 两个显示窗，四位显示窗显示瞬时流量值，六位显示积算值，实际有效积算位为七位，也可九位显示积算值。(可通过设置转换系数后查看)P型还具有外清零和内清零的双重清零功能。

功 能

● 输入信号：标准线性信号、Pt100热电阻、频率信号。

● 可开方及小信号切除。8个补偿点及参数。

● 4位瞬时流量值、累计流量值清零。

● 可编程定量积算流量，可批量、定量控制。

● 变送输出：0～100mA或4～20mA

● 可重定值的瞬时、累计流量控制输出。

● 可将两个流量信号按配比全成后显示瞬时流量及进行流量累计，模拟输出可同时选择两路。

● 双流量积算控制、双模拟量变送。可批量、定量控制。

● 仪表继电后，参数及累计流量值可保存200年。

● 可提供多方机、单主机、无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验

主要技术指标

● 测量精度：±0.5%FS+1字

● 调节控制精度：位式：±0.5%FS

● 报警功能：上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等

● 变送输出精度：±0.5%FS       负载能力:0～600Ω

● 输入阻抗：0-10mA: 500Ω、4-20mA: 250Ω、DC.V≥200KΩ、脉冲幅值：≥2.5V，频率范围：0.01-10000Hz

● 继电器接点容量：AC220V    2A

● 供电电源:AC220V≤6W  AC110V  DC24V

● 工作环境要求：温度：0～50℃、相对湿度：<85%，无腐蚀性气体，允许低震动场合

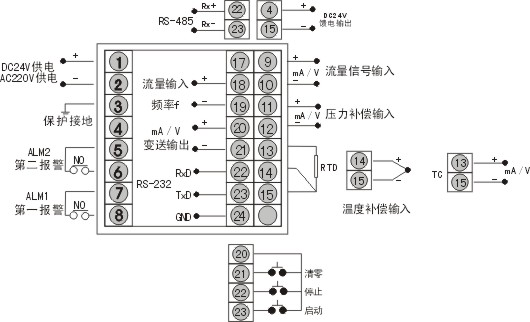

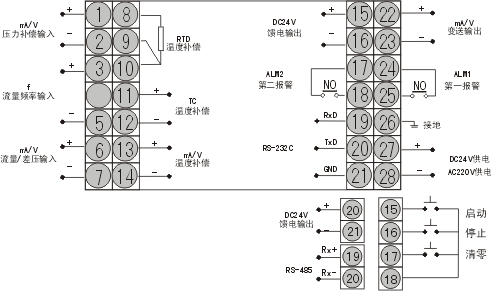

选型方法

技术指标

商    标 型      号 JD-XMJA-9000 C80、S80、C90系列 输入信号 模 拟 量      热电偶：B、E、J、K、S、T、WRe3-25、F2               电  阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2               电  流：0～10mA、4～20mA、0～20mA               电  压：0～5V、1～5V 脉 冲 量      波  形：矩形、正弦或三角波               幅  度：光电隔离，大于4V(或根据用户要求任定)               范  围：0～10KHz(或根据用户要求任定) 输出信号 开 关 量      ·启动、停止、清零 模拟量输出    ·DC 0～10mA(负载电阻≤750Ω)               ·DC 4～20mA(负载电阻≤500Ω)               ·DC 0～5V(负载电阻≥250KΩ)               ·DC 1～5V(负载电阻≥250KΩ) 报警输出      继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A(阻性负载) 通讯输出      接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等               波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议 馈电输出      DC24±1V，负载电流≤30mA 特性 数学模型      参见说明书附录“流量积算控制仪数学模型” 测量精度      ±0.5%FS或±0.2%FS 频率转换精度  ±1脉冲(LMS)一般优于0.2% 分 辨 率      ±1字 测量范围      -19999～99999字 显示方式      ·0～99999瞬时流量测量值显示               ·0～99999999999累积值显示               ·-19999～99999温度补偿测量值显示               ·-19999～99999压力补偿测量值显示               ·-19999～99999流量(差压、频率)测量值显示               ·高亮度LED(数码管)测量显示               ·发光二极管工作状态显示 报   警       可选择继电器上限、下限报警输出，LED指示。               报警方式为带回差(用户可自由设定) 定量控制      可选择继电器流量定量到控制，LED输出指示。               可选择继电器流量定量过程控制，LED输出指示。 温度补偿      0～50℃数字式温度自动补偿 打印控制      直接配接串行打印机(TP-16ASH系列微打)，打印接口为RS-232 打印精度      同仪表精度 参数设定      ·面板轻触式按键数字设定               ·参数设定值断电后永久保存               ·参数设定值密码锁定               ·断电后流量累积值时间保持大于两年，设定参数永久性保持 保护方式      ·电源欠压自动复位               ·工作异常自动复位(Watch Dog) 使用环境 环境温度      0～50℃ 相对湿度      ≤85%RH ·避免强腐蚀性气体 供电电压      常规型  ·AC220V %(50Hz±2Hz，线性电源)               特殊型  ·AC90V～265V--开关电源                       ·DC24V±2V--开关电源 功    耗      ·≤5W(AC220V线性电源供电)               ·≤4W(AC90～265V开关电源供电)               ·≤4W(DC24V电源供电) JD-XMJA-9000 XMJA-9000系列 仪表外形 外形尺寸 宽×高×深：96×96×105mm 开孔尺寸    单位：mm 重   量 ·常规型：500g               ·特殊型：350g 接线图 备  注 特殊订货与本接线图不同之处，以随机接线图为准。 不同功能在同一端子的，只能选其中一种功能。 JD-XMJA-9000 XMJA-9000系列(横式) XMJA-9000系列(竖式) 仪表外形 外形尺寸 宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸 单位：mm 单位：mm 重量 ·常规型：700g　　　　      　　　　　　　·特殊型：500g 接线图 横式 备注 特殊订货与本接线图不同之处，以随机接线图为准。(竖式与上接线图一致，但方向不一样，竖式仪表 向左逆时针旋转90℃。)不同功能在同一端子的，只能选其中一种功能。  JD-XMJA-9000系列流量(热能)积算控制仪型谱表(不带温、压补偿) 型      号 说      明 JD-XMJA-9000 □ -□ □ -□ □ □ -□ □ 无补偿输入流量(热能)积算显示控制仪 外形尺寸 C801 S801 C901               160×80mm(横式) 80×160mm(竖式) 96×96mm 通讯方式 或 打印方式   0 2 8 3             无通讯输出 RS-232C通讯口 RS-485通讯口 RS-232C打印口 报警/变送 输出方式   0 2 3 4 5 8           无变送输出 继电器输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 输入类型   □         参见“输入类型表” 第一路 报警方式   N H L B C D       无报警 上限报警 下限报警 (只能选其中一种报警方式) 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 第二路 报警方式   N H L B C     无报警 上限报警 下限报警 (只能选其中一种报警方式) 流量定量到控制--手动启动 流量定量过程控制--手动启动 馈电输出   P   一路DC24V输出(见备注) 供电方式   T　　W A AC90～265V(开关电源)供电 DC24V供电 AC220V供电(线性电源) 测量精度   　 B 0.5%FS±1字(可省略) 0.2%FS±1字(请注明)  输入类型表 代码 输入类型 测量范围 代码 输入类型 测量范围 说明 A 4～20mA -19999～99999字 B3 热电偶B型 0～1800℃ 本表所列为最大 量程，可在量程 范围内通过修改 仪表二级参数确 定量程范围。 B 0～10mA -19999～99999字 S 热电偶S型 0～1600℃ C 1～5V -19999～99999字 K 热电偶K型 0～1300℃ D 0～5V -19999～99999字 E 热电偶E型 0～1000℃ M 0～20mA -19999～99999字 T 热电偶T型 -199.9～400.0 F 频率 0～10KHz J 热电偶J型 0～1200℃ C1 Cu50 -50.0～150.0 W Wre3-25 0～2300℃ C2 Cu100 -50.0～150.0 F2 高温辐射热电偶 0～2000℃ G Pt100 -199.9～650.0 R 特定 -19999～99999字 B1 BA1 -199.9～600.0℃       B2 BA2 -199.9～600.0℃        变送/报警输出方式： 代   码 0 2 3 4 5 8 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格  JD-XMJA-9000系列流量(热能)积算控制仪型谱表(带温、压补偿) 型                  号 说          明 JD-XMJA-9000 □ □ -□ □ -□ □ □ -□ □ □ □ 流量(热通)积算控制仪 外形尺寸 C8 S8 C9                     160×80mm(横式) 80×160mm(竖式) 96×96mm 控制作用   02 03 04 05                   带温、压补偿输入 过热蒸汽带温度压力补偿-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿-查表法 通讯方式 或 打印方式   0 2 4 8 3                 无通讯输出 RS-232C通讯口 RS-422通讯口 RS-485通讯口 RS-232C打印口 变送 输出方式   0 2 3 4 5 8               无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 流量 输入类型   □             参见“输入类型表” 压力补偿 输入类型   □           参见“输入类型表” 温度补偿 输入类型   □         参见“输入类型表” 第一路 报警方式   N H L B C D       无报警 上限报警 下限报警(只能选其中一种报警方式) 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 (只能选其中一种报警方式) 第二路 报警方式   N H L B C     无报警 上限报警 下限报警(只能选其中一种报警方式) 流量定量到控制--手动启动 流量定量过程控制--手动启动 馈电输出   P 2P   一路DC24V输出(见备注) 二路DC24V输出(见备注) 供电方式   T W A AC90～265V(开关电源)供电 DC24V供电 AC220V供电(线性电源) 测量精度   B 0.5%FS±1字(可省略) 0.2%FS±1字(请注明)  仪表通讯接口方式 代    码 0 2 8 3 通讯方式 无通讯 RS-232通讯口 RS-485通讯口 RS-232打印口  变送/报警输出方式 代   码 0 1 2 3 4 5 8 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V 特殊规格
