概述
限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。
使用范围：
1、管道通径：DN10～DN1000(mm)
2、工作压力：0.6～32.0(MPa)
3、孔径比：0.05≤β≤0.70

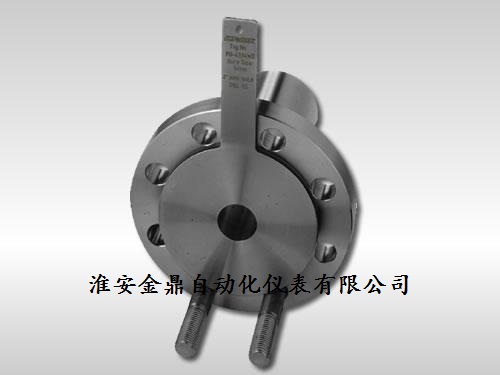

JD—XL限流孔板流量计可用于限制流体的流量或降低流体的压力。限流孔板是按HG/T20570 -1995进行设计制造，按JJG640-94进行检定。无需实流标定。适用于：
(1)工艺物料需要降压且精度要求不高。
(2)在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
(3)流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
(4)需要降压以减少噪声或磨损的地方，如放空系统
结构形式
限流孔板流量计按孔板上开孔数分为单孔板和多孔板；按板数可分为单级和多级。

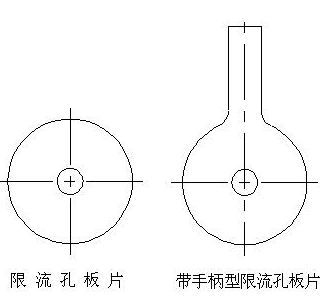

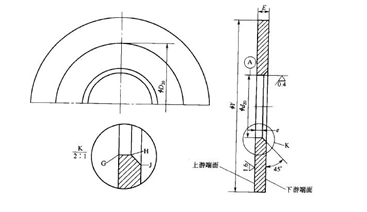

结构图如下：
