JD-LMZ明渠流量计
JD-MZ /LMC/UF-98M 超声波明渠流量计、巴歇尔槽流量计
特点：

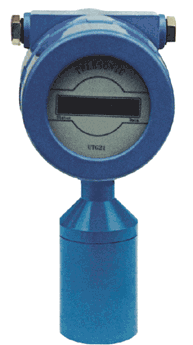

1：物理全封闭探头：物理无缝隙全封闭探头、据有防水防雨防尘防雷等明显优势，更适应在野外等恶劣场合使用

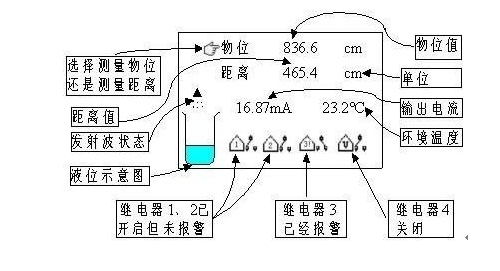

2:全中文人性化液晶显示：全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有的信息。
3：灵活的测量模式：时时液位与距离两种测量模式，并可以灵活设置参考位置，让流量更直观
4：多样的测量时间相应速度：根据不同现场环境可选择快速，中速，慢速，大大的提高了明渠流量计的稳定性与精度。
5：参数锁定功能：调试好参数以后，可以锁定键盘，防止别人任意调动已经设置好的参数。
6：参数设置更简单：无需以往明渠流量计复杂的参数设置，我们的软件做到了内部完全智能化，三角堰直接安装直接使用，矩形堰只需要选择堰道口宽度，巴歇尔槽只需要设置c值与n值

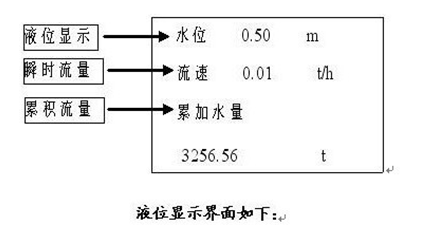

流量显示界面如下：
用途
与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。
一、原理：
JD-LMZ/LMC/UF-98M/超声波污水明渠流量计是根据特定形状的流道，保证一定液位高度可得知流量大小；选用巴歇尔槽作为特定流道，测量精度高，安装方便。

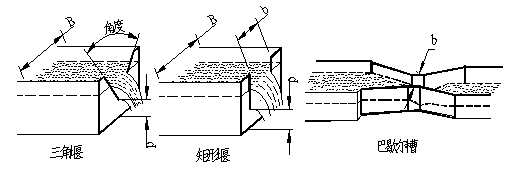

常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽:
|
简介：
LMZ系列超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量，是城市污染防治和环保部门监控污水排放的必要仪表之一，也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。
原理：
LMZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽，保证其一定液位高度，得知一定流量，选用巴歇尔槽/堰板计量槽作为特定流道，测量精度高，安装方便，传感器测量出液位高度，通过89C52系列单片机处理得出瞬间流量和累计流量值，流量可用下式表示：
Q=KHn
Q：瞬间流量(t/h) K：流量常数
H：液位高度 n：n次方值
瞬间流量经累计积算处理得出累计流量。
应用区域：
由于明渠流量计非压力流的特点，被广泛应用于污水排放口，适用于化工、冶金、环保、制药等各类企业污水的测量和控制。
主要技术参数：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0级
显示仪表温度：0℃～50℃ 介质温度：0℃～+60℃
传感器温度：-30℃～+60℃ 压力：自由流
流道形式：巴歇尔槽/三角堰板/矩形堰板 防护等级：IP65
供电电源：220VAC 50HZ 前直段：1～3米
显示：双窗口，8位LED累计流量和4位LED瞬间流量 消耗功率：≤15W
巴歇尔槽明渠尺寸要求：
|
型 号
|
适用渠道(宽×高)mm
|
最小流量(t/h)
|
最大流量(t/h)
|
|
LMZ—20
|
≥200×250
|
0.32
|
20
|
|
LMZ—50
|
≥250×300
|
0.65
|
50
|
|
LMZ—150
|
≥300×500
|
2.77
|
115
|
|
LMZ—400
|
≥400×650
|
5.40
|
400
|
|
LMZ—900
|
≥600×800
|
9.00
|
900
|
|
LMZ—1500
|
≥840×1000
|
12.6
|
1500
|
|
LMZ—3000
|
≥1200×1000
|
45.0
|
3000
|
|
LMZ—5000
|
≥1680×1100
|
108.0
|
5400
|
|
LMZ—8000
|
≥1920×1100
|
126.0
|
7200
|
三角堰板/矩形堰板明渠尺寸要求:
|
型号规格
|
最大流量(t/h)
|
适用渠道(宽×深)
|
最高水位(mm)
|
|
LMZ-Y-50
|
50
|
≥400×350
|
277
|
|
LMZ-Y-80
|
80
|
≥500×470
|
390
|
|
LMZ-Y-150
|
150
|
≥600×570
|
484
|
|
LMZ-Y-250
|
250
|
≥800×650
|
540
|
|
LMZ-Y-500
|
500
|
≥800×650
|
510
|
|
LMZ-Y-800
|
800
|
≥800×850
|
655
|
|
LMZ-Y-1000
|
1000
|
≥1000×850
|
707
|

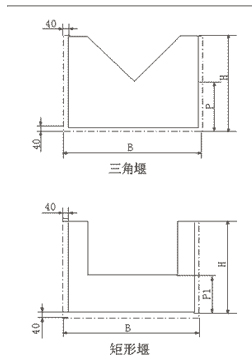

常用规格堰板明渠流量计尺寸：
|
型号规格
|
B
|
H
|
P
|
P1
|
|
LMZ-Y-50
|
480
|
400
|
160
|
-
|
|
LMZ-Y-80
|
580
|
460
|
160
|
-
|
|
LMZ-Y-150
|
680
|
520
|
240
|
-
|
|
LMZ-Y-250
|
880
|
600
|
280
|
-
|
|
LMZ-Y-500
|
880
|
680
|
-
|
250
|
|
LMZ-Y-800
|
880
|
880
|
-
|
300
|
|
LMZ-Y-1000
|
1080
|
880
|
-
|
350
|

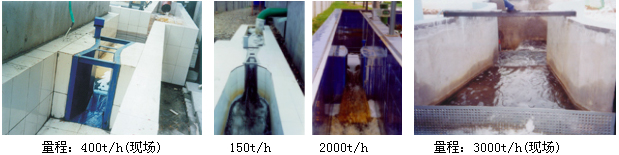

土建安装：
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

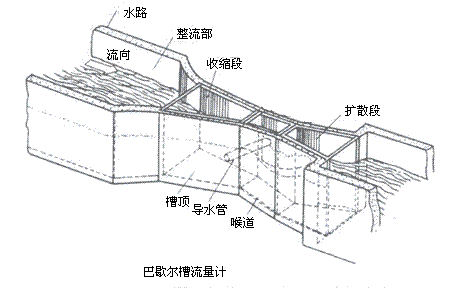

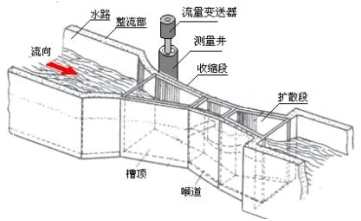

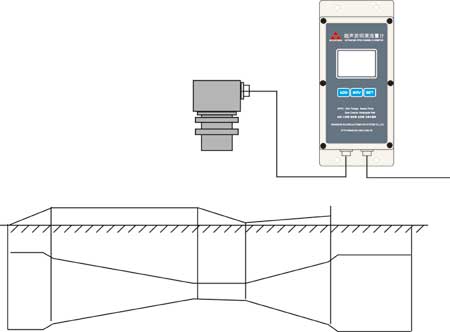

巴歇尔计量槽模拟图
常用型号规格明渠流量计安装尺寸(单位：mm)
|
型号
|
B
|
L
|
L1
|
L2
|
H
|
|
LMZ-20
|
300
|
650
|
1500
|
1000
|
250
|
|
LMZ-50
|
380
|
750
|
2000
|
1500
|
300
|
|
LMZ-150
|
450
|
900
|
2500
|
1800
|
500
|
|
LMZ-400
|
600
|
900
|
3000
|
2000
|
700
|
安装巴歇尔槽的最关键点：
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水
智能流量显示仪：
智能流量显示仪是我厂开发的新产品，CPU是采用AT89C52微处理器，在通用软件支持下，能同时对累计流量和瞬间流量进行显示。
主要特点：
(1)仪表可同时显示累计流量和瞬间流量。
(2)可输出标准电流信号4～20mADC.
(3)断电数据保护功能，数据保留时间十年。
(4)可带打印输出，定时打印功能(选配)
(5)可输出累计流量值的脉冲信号(选配)
主要技术指标：
(1)输入信号：电流
(2)供电：220VAC、50HZ、功耗≤10w
(3)环境温度：0～５０℃相对温度：≤85%
(4)安装尺寸：盘式结构
(5)仪表尺寸：160×80×130mm
开孔尺寸：152×76mm

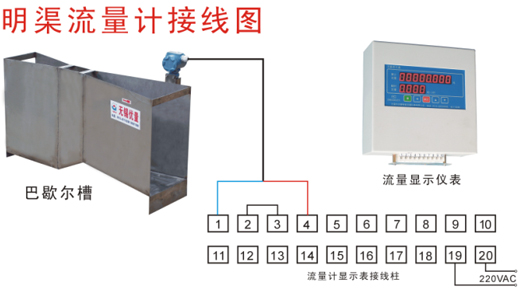

接线：
一体型的巴歇尔槽带有RVV护套信号导线20米，如距离较远，用户可自行接长，距离一般在2000米以内，否则应做实地连线试验。
 |

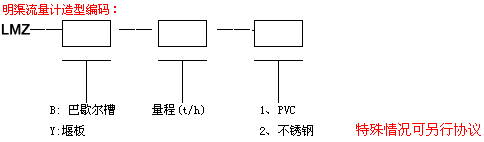

订货须知：
在订货时用户必须根据具体测量条件和现场情况进行正确选型：
订货时须注明：
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。
|
|
| 流量传感器 LMC系列 采用超声波式传感器 LMZ系列 采用静压式传感器 |
| 全密封制作，防腐防潮。能够适用于各种介质的测量，更可用于低功耗测量。 电子式探头适用于有风、水蒸气、泡沫或者涡流的环境；超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境使用。 |

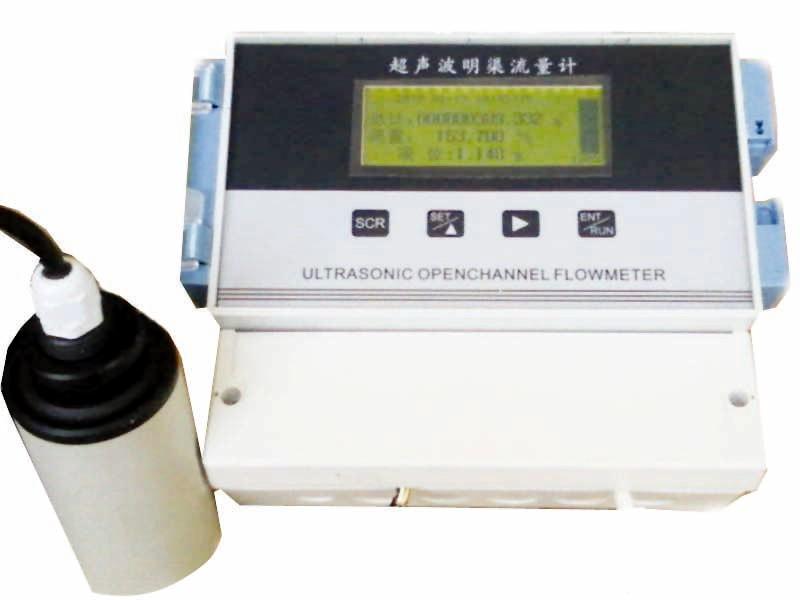

一体化超声波明渠流量计
| 水位测量范围(m)： |
0～3.0m |
| 盲区m： |
0.3m |
| 整机测量精度±F.S.： |
系统误差±3‰ |
| 流量测量范围： |
取决于堰/槽最大为999999m3/h |
| 工作温度℃： |
－20℃～＋60℃ |
| 最小水位分辨mm： |
±1mm |
| 信号输出： |
RS485，4～20mA，脉冲输出 |
| 供电电源： |
DC24V /150mA ；AC220 /100mA |
| 防护等级： |
IP65 |
量程:250t/h
超声波明渠流量计 |
量程:30t/h
三角堰 明渠流量计
|
|
|
|
优点:
1、大量污水泡沫不影响其正常测量
2、适合空间宽敞的渠道
3、免调试 |
优点:
1、适合空间狭小的小流量渠道
2、污水泡沫不影响其正常测量
3、免调试
|
优点:
1、适合空间狭小的窨井水泥管道
2、大量雨水和污水时也不损坏探头
3、水泥管道无水位差，也能安装 |

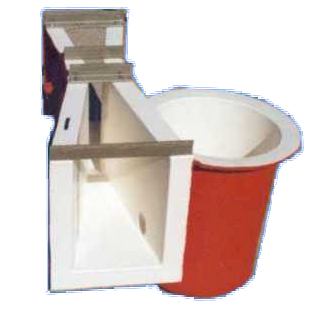

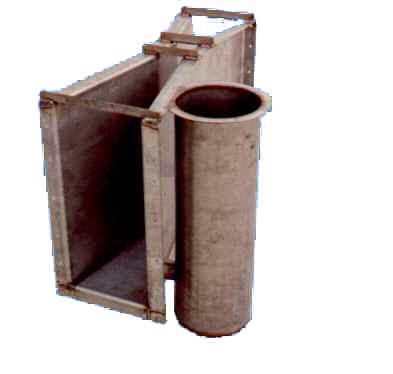

巴歇尔槽：
|
