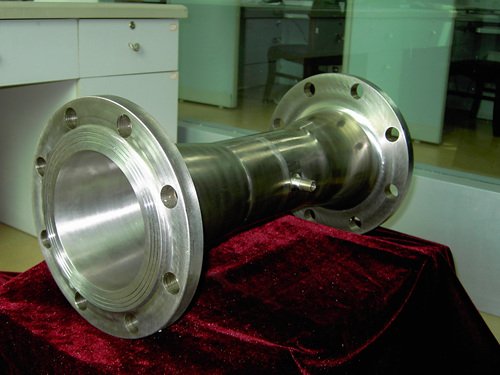

JD-WPZ文丘里喷嘴流量计
概述
文丘里喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。文丘里喷嘴所要求上、下游直管段短、压力损失小、性能稳定、维护方便，广泛应用于石油、化工、电力、冶金、污水测量等行业。
适用范围
1、公称直径：65mm≤DN≤500mm
2、公称压力：PN≤10MPa
3、孔径比：0.316≤β≤0.775
4、雷诺数范围：1.5×10 5≤ReD≤2×106
5、精度：１级
结构形式

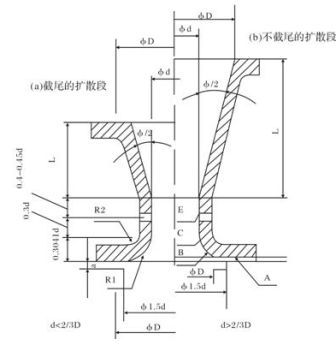

文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成，其取压方式为上游取压口为角接取压，下游取压口为喉部取压，具体结构见下图。
文丘里喷嘴扩散段的扩散角Ψ≤30°，扩散段的长度L对流出系数无影响，但影响其压力损失，可以像经典文丘里管一样，把文丘里喷嘴截尾。
测量原理
充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
流量计算公式：
式中:qm ，qv——分别为质量流量(㎏/s)和体积流量(m3/s)；
C——流出系数 ；
ε——可膨胀性系数；
d——节流件开孔直径，m；
β——直径比，β=d/D；
D——管道内径，m；
ρ1——被测流体密度，㎏/m3；
Δp——差压，Pa；
特点
1. 结构简单,安装方便，应用广泛。
2. 文丘里喷嘴的压力损失小，要求直管段长度也短。
3. 无需实流校验，性能稳定，可靠性高。
4. 可耐高温高压、耐冲击。
5. 耐腐蚀性能比孔板好，寿命长。
6. 弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
7. 精度高、重复性好、流出系数稳定。
8. 可用于大管径流体流量测量。
9. 造价较高。
主要技术参数
1. 公称直径： 50mm≤DN≤3000mm
粗铸收缩段：100mm≤DN≤1600mm
机械加工收缩段：20mm≤DN≤250mm
粗焊铁板收缩段：100mm≤DN≤3000mm
粗铸收缩段：100mm≤DN≤1600mm
机械加工收缩段：20mm≤DN≤250mm
粗焊铁板收缩段：100mm≤DN≤3000mm
2. 节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
3. 雷诺数范围： 2×105≤ReD≤2×106
粗铸收缩段：2×105≤ReD≤2×106
机械加工收缩段：2×105≤ReD≤106
粗焊铁板收缩段：2×105≤ReD≤2×106
粗铸收缩段：2×105≤ReD≤2×106
机械加工收缩段：2×105≤ReD≤106
粗焊铁板收缩段：2×105≤ReD≤2×106
4. 精度等级：0.5级、1级、1.5级、2级
5. 工作压力：公称压力：PN≤42Mpa
6. 介质温度：-50℃≤t≤500℃
7. 参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
8. 连接方式：法兰连接、焊接、螺纹
结构形式及主要技术参数
文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、文丘里流量管、小管径文丘里、矩形文丘里等结构。文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成。其详细结构形式如下：
