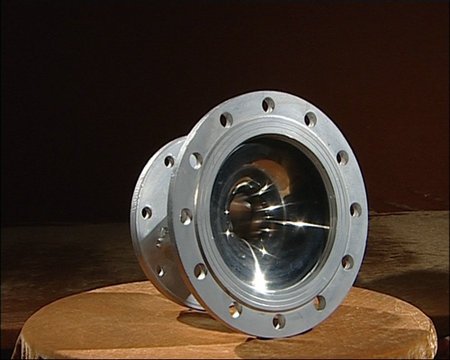

长径喷嘴流量计JD-102CJ

产品编号:长径喷嘴 规格型号:JD-102CJ 产品品牌:金鼎仪表 计量单位: 上架日期:2013-02-24 22:11 浏览次数:
商品介绍

 JD-102CJ长径喷嘴流量计



一、概述
        长径喷嘴流量计是一种高精度的流量测量装置,是一种喉部取压低β值长颈式喷嘴装置,常用于发电厂的主流量测量,如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量,以及风机性能试验、压缩机性能试验等高精度流量试验场河。
        在现代大型火力发电厂热经济效益分析中,为了能够准确确定汽轮机组性能,主凝结水流量测量十分重要。根据ASME标准,流量的高精度测量采用高精度的差压元件,从工程应用方面规定采用金鼎标准喷嘴。该装置由美国机械工程师协会推荐,它的优越性能已得到国际上普遍公认,在许多要求高精度流量测量的地方,长径喷嘴已经成为首选方案。

二、测量原理
长径喷嘴流量计是采用节流式流量传感器。它在长颈喷嘴的基础上采用了特殊的取压(喉部取压)方式,使该流量传感器不仅具有传统长颈喷嘴的优点,同时还具备流出系数稳定,重复性高等独有优点。是一种高精度流量传感器。流量计算公式:
式中:  ,——分别为质量流量(㎏/s)和体积流量(m3/s);
——流出系数 ;
——可膨胀性系数;
——节流件开孔直径,m;
——直径比,
——管道内径,m;
——被测流体密度,㎏/m;
——差压,Pa;

三、特点
1. 结构简单,安装方便,应用广泛,主要用在高精度流量测量场合。
2.     喷嘴的压力损失小,要求直管段长度短。
3.     性能稳定,可靠性高。
4.     可耐高温高压、耐冲击。
5.     耐腐蚀性能比孔板好,寿命长。
6.     弧形结构设计可测量各种液体、气体、蒸汽等介质。
7.     精度高、重复性好、流出系数稳定。
8.     可用各种材料制作,运用于各种性能实验场合。

四、主要技术参数
1. 取压方式:喉部取压法
2. 公称通径范围:10mm≤DN≤630mm
3. 孔径比范围:0.25≤β≤0.5
1.       雷诺数范围:1×104≤ReD≤1×107
2.       公称压力:PN≤36MPa
3.       参照标准:GB/T2624-2006、ASME PTC 6-2004及ASME PTC 19.5-2004
4.       安装方式:法兰对夹安装、固定环型安装、焊接安装

五、结构形式

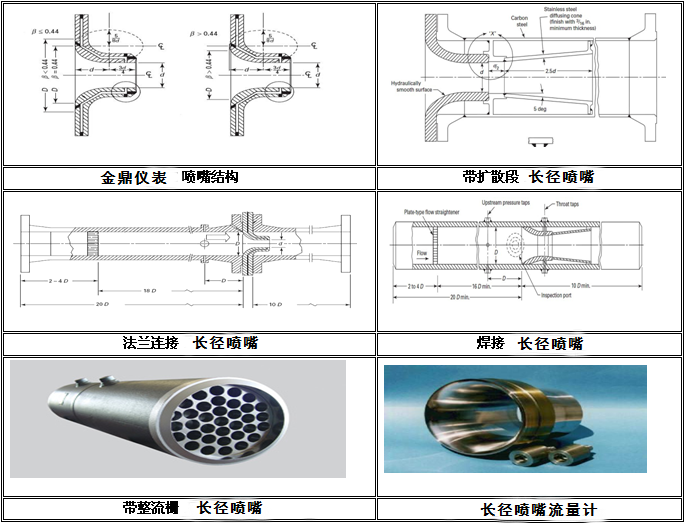

长径喷嘴流量计根据制造分为不带扩散段和带扩散段的结构。结构形式如下表:




六、型号标记方法:JD-APZ-DN□ 长径喷嘴流量计
JD——基本型号;-APZ——长径喷嘴流量计
DN□——公称通径(㎜)例如DN200,为公称通径200㎜。
七、 长径喷嘴流量计的校验及标定方法

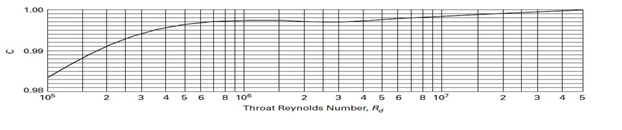

 长径喷嘴流量计的标定是在标准试验台上进行,流量测量装置包括上游管道、下游管道、稳流栅和流量喷嘴及4个标准取压孔。标定时采用高精度容积水箱测流量,用高精度的差压传感器测量差压,用高精度温度传感器测温,然后将试验数据整理、计算得出喷嘴喉部雷诺数和流出系数的对应关系,最后拟合成关系曲线供热力性能试验采用。
