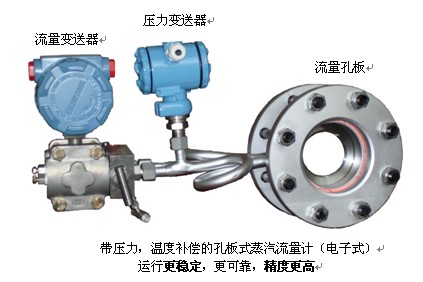

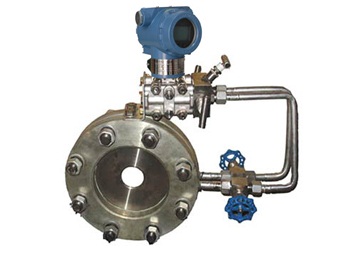

JD-LG一体化孔板流量计
公称通径(mm):50~500
基本误差：1%、1.5%、2.5%；
被测介质：液体、气体(包括天然气)、蒸汽；
供电电源：a、外电源供电：24V DC，
b、内电源(电池)供电：3.6V DC；
显 示：8位LCD显示瞬时流量、累积流量、流体压力、流体温度及故障代码；
输出信号：4mA～20mA DC，
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
- 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
- 取压装置：环室、取压法兰、夹持环、导压管等
- 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。
- 测量管
主要技术参数
▲公称通径： DN25 – DN3000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC(由积算仪供电)，
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
安 装
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货时请详细提供以下数据：
(1)被测介质 名称
(2)最大、常用、最小流量。
(3)工作压力、工作温度
(4)介质密度、粘度 (水，蒸汽，常用气体可以不提供)
(5)管道材质、内径、外径
显示仪表 淮安金鼎自动化仪表有限公司JD-XMJA型智能流量积算仪
|
||||

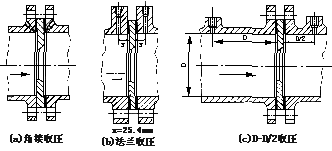

产品示意图
 环室取压标准孔板 PN≤2.5 |
 环室取压标准孔板 4.0≤PN≤6.4 |
 紧固式八槽孔板 PN≤10 |
|
 焊接式八槽孔板 PN≤10 |
 径距取压标准孔板 PN≤2.5 |
 高压透镜垫孔板 PN22，32 |
 法兰取压标准孔板 4.0≤PN≤6.4 |
|
|||||

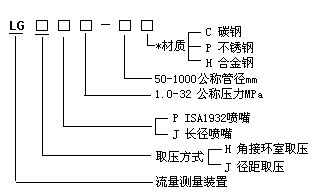

| 【型号】 | |||||
 |
 B: 长径喷嘴 |
|
|
 |
 |
|
A: ISA1932喷嘴
|
B: 长径喷嘴
|
|
节流件名称
|
适用管道
(DN mm)
|
适用直径比B(d/D)
|
应用特点
|
流出系数不确定度Ec%
|
设计标准
|
||
|
角接取压标准孔板
|
环室式
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
|
|
夹紧环式
|
50－500
|
0.2－0.75
|
易于清除污物，可用于不太清洁流体流量的测量
|
||||
|
斜钻孔式
|
450－1000(3000)
|
0.2－0.75
|
|||||
|
法兰取压标准孔板
|
50－1000
|
0.2－0.75
|
易于清除污物，适用于各种介质
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
||
|
径距取压标准孔板
|
50－1000
|
0.2－0.75
|
|||||
|
角接取压标准喷嘴
(ISA1932喷嘴)
|
50－500
|
0.3－0.8
|
压损小，寿命长，尤其适用于蒸汽流量测量
|
0.8－1.2%
|
ISO5167
GB/T2624－93
|
||
|
长径喷嘴
|
50－630
|
0.2－0.8
|
压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
|
2.0%
|
ISO5167
GB/T2624－93
|
||
|
经典文丘利管
|
机械加工式
|
100－800
|
0.2－0.8
|
压力损失小，所需直管段小于孔板、喷嘴
|
1.0%
|
ISO5167
GB/T2624－93
|
|
|
粗焊铁板式
|
200－1200(2000)
|
0.4－0.7
|
1.5%
|
||||
|
文丘里喷嘴
|
65－500
|
0.316－0.77
|
同上
|
1.2－1.75%
|
ISO5167
GB/T2624－93
|
||
|
1/4圆孔板
|
25－150
|
0.245－0.6
|
适用于低雷诺数
|
2.0－2.5%
|
DIN BS
|
||
|
锥形入口孔板
|
25－250
|
0.1－0.316
|
同上
|
2.0%
|
BS
|
||
|
圆缺孔板
|
50－1500
|
0.32－0.8
|
适用于赃污，有气泡析出或含有固体微粒的流体测量。
|
1.5%
|
DIN
|
||
|
偏心孔板
|
100－1000
|
0.46－0.84
|
1－2%
|
ASME
|
|||
|
小孔板
|
12.5－40
|
0.2－0.75
|
适用于小管道流量测量
|
0.75%
|
ASME
|
||
|
透镜式孔板
|
12.5－150
|
0.2－0.75
|
适用于高压常温小管道流量测量
|
0.6－0.75%
|
ISO5167ASME
|
||
|
端头孔板
|
大于等于15
|
0.2－0.62
|
|
1.5－2.0%
|
|||
|
双重孔板
|
25－400
|
0.2－0.8
|
适用于大流量测量
|
||||
|
限流孔板
|
|
|
|
||||
|
名称
|
型号
|
取压方式
|
公称管径(mm)
|
公称压力(MPa)
|
执行标准(结构)
|
|
标准孔板
|
LGB
|
角接(环室取压)
|
50～400
|
小于10
|
GB2624 K07(兰化)DG
|
|
LGB-Z
|
角接(钻孔取压)
|
400～2000
|
小于1.6
|
||
|
LGB
|
环室(八槽)
|
50～400
|
小于32
|
流量测量手册
|
|
|
LGB
|
环室(无法兰焊接式)
|
50～275
|
小于28.22
|
流量测量手册DG0711～0718
|
|
|
LGB-F
|
法兰取压
|
50～800
|
小于2.5
|
GB2624 K06(兰化)
|
|
|
LGB-F
|
法兰取压
|
50～400
|
4.0～40
|
GB2624 K06(兰化)石化
|
|
|
LGB-J
|
径距取压
|
50～760
|
小于10
|
GB2624
|
|
|
标准喷咀
|
LGP
|
角接(环室取压)
|
50～400
|
小于10
|
GB2624
流量测量手册
|
|
LGP-Z
|
角接(钻孔取压)
|
400～500
|
小于1.6
|
||
|
LGP
|
环室(八槽)
|
50～300
|
小于32
|
流量测量手册
|
|
|
LGP
|
环室(高压透镜垫式)
|
15～150
|
小于32
|
||
|
LGP
|
环室(无法兰焊接式)
|
175～350
|
小于17.36
|
DG 0702～0710
|
|
|
长径喷咀
|
LGC-J
|
径距取压
|
50～630
|
小于16
|
GB2624
|
|
1/4圆孔板
|
LGH
|
角接取压
|
50～260
|
小于10
|
GB2624
流量测量手册
|
|
LGH-F
|
法兰取压
|
50～200
|
小于6.4
|
||
|
文丘里喷咀
|
LGL
|
角接取压
|
65～500
|
小于2.5
|
|
|
文丘里管
|
LGW
|
特殊取压
|
50～1200
|
小于2.5
|
|
|
双文丘里管
|
LGW-S
|
特殊取压
|
小于1000
|
小于0.6
|
|
|
小管径孔板
|
LGX
|
角接取压
|
12～40
|
小于6.4
|
K07(兰化)
|
|
LGX-F
|
法兰取压
|
12～40
|
小于6.4
|
企业标准
|
|
|
高压透镜垫
|
LGT
|
角接取压
|
50～150
|
小于32
|
流量测量手册
|
|
圆缺孔板
|
LGQ
|
角接(环室取压)
|
100～400
|
小于1.6
|
|
|
LGQ-Z
|
角接(钻孔取压)
|
400～1000
|
小于1.6
|
||
|
LGQ-F
|
法兰取压
|
100～350
|
小于6.4
|
||
|
双重孔板
|
LGS
|
角接取压
|
100～400
|
小于6.4
|
|
|
偏心孔板
|
LGN
|
角接取压
|
100～1000
|
小于6.4
|
|
|
限流孔板
|
LG-XL
|
|
10～300
|
小于6.4
|
企业标准
|
|
锥形入口孔板
|
LGR
|
角接取压
|
25～1000
|
小于10
|
GB2624
|
|
机翼测风装置
|
LJY
|
特殊取压
|
少于1000
|
小于0.6
|
企业标准
|
◆一体化孔板流量计安 装 ：
▲a 可水平、垂直或倾斜安装，应保证管内充满液体。
▲b 节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲c 直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲d 引压管路安装应符合标准规定的规范。
◆订货须知:
订货时请详细提供以下数据：
(1)被测介质
(2)最大、常用、最小流量。
(3)工作压力、工作温度
(4)介质密度、粘度
(5)管道材质、内径、外径
(6)允许压力损失
(7)取压方式
