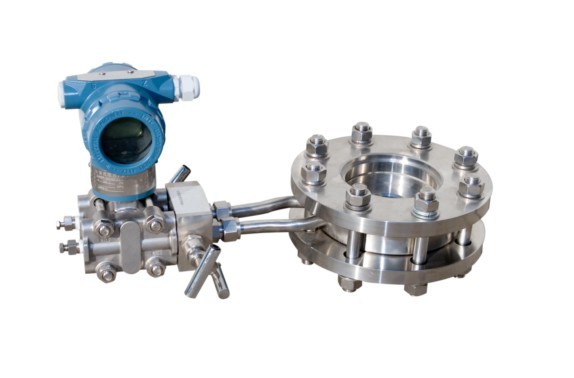

一、概述

       标准孔板流量计有着悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际(ISO5167-2003)、国家标准(GB2624-2006)。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。



二、测量原理

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板流量计前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。

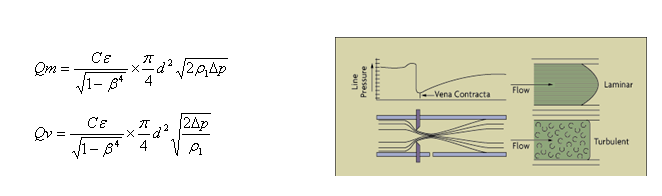

流量计算公式：



式中：  ——分别为质量流量(㎏/s)和体积流量(m3/s)；

——流出系数 ；

——可膨胀性系数；

——节流件开孔直径，m；

——直径比，

——管道内径，m；

——被测流体密度，㎏/m；

——差压，Pa；



三、特点

1.       试验研究以及资料积累丰富，有国家标准支持。

2.       使用差压范围广。

3.       管道口径使用范围大。

4.       测量精度高，范围宽。

5.       可适用于高温，高压及超低温等各种工况条件。

6.       可适用于各种材质。

7.       现场数显，信号远传兼容。

8.       适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

9.         制造简单，安装方便。

10.      压力损失较大约为差压的一半。



四、主要技术参数

1、 公称直径：25mm≤DN≤2400mm

2、 公称压力：PN≤42Mpa

3、 工作温度：-50℃≤t≤550℃

4、 孔径比：0.10≤β≤0.75

5、 雷诺数范围：当0.10≤β≤0.56时 5000≤ReD

                当0.45≤β≤0.75时 10000≤ReD

6、 精度：1.0级，1.5级，2.0级

7、 连接方式：焊接、法兰连接



五、结构形式

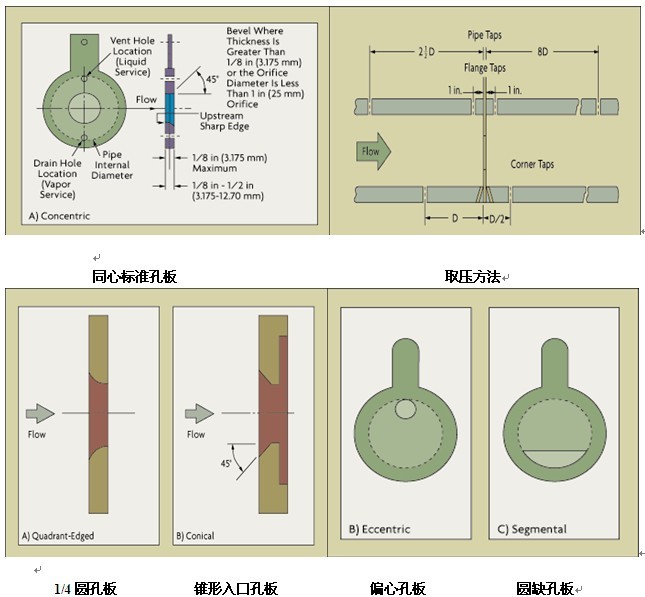

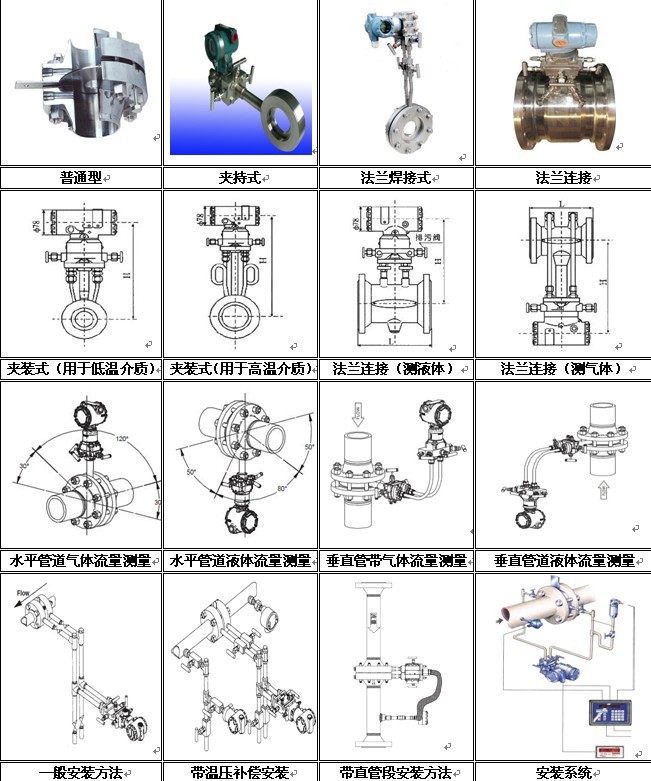

标准孔板流量计根据开孔形式和安装方式分为多种结构如下图：



六、型号标记方法：JD-LGB-DN□ 标准孔板流量计

JD——基本型号；-LGB——标准孔板流量计

DN□——公称通径(㎜)例如DN200，为公称通径200㎜。
