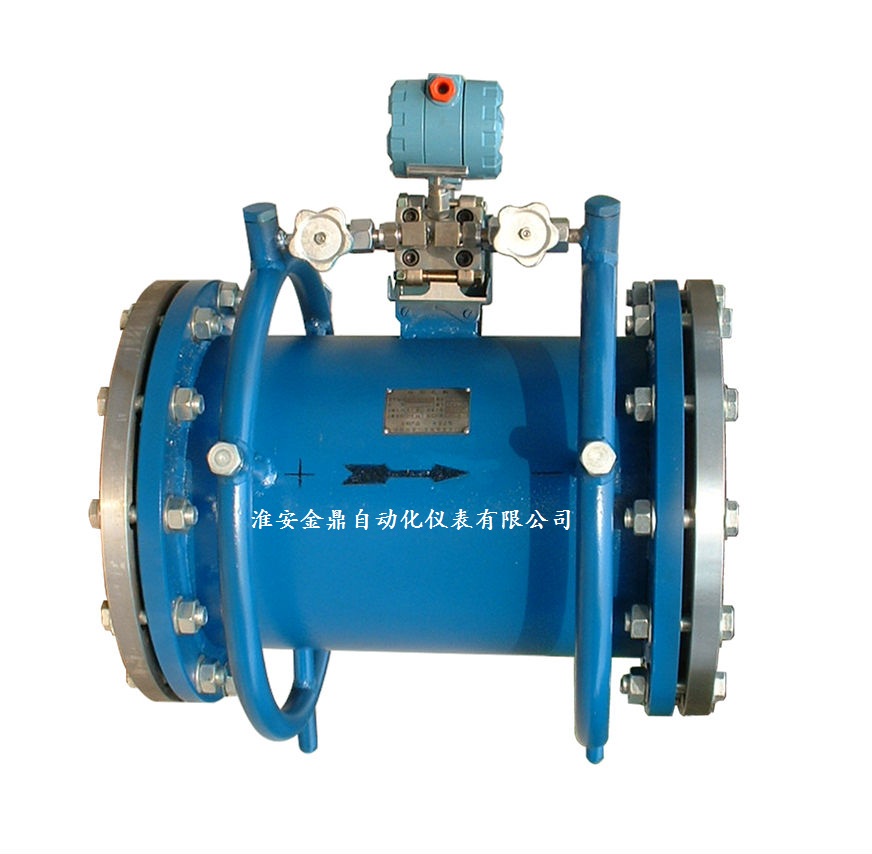

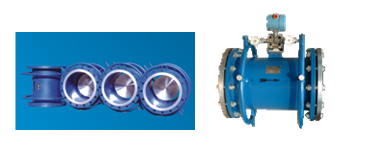

JD-HX环形孔板流量计

产品编号:环形孔板 规格型号:JD-HX 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-11 15:23 浏览次数:
商品介绍

 JD-HX环形孔板流量计

概述
     环形孔板的基本原理和标准孔板基本相同,但结构相差甚远。环形孔板本身自带一段测量管,在测量管中部固定一块同轴的圆板,圆板由支撑架固定在管道上,适用于各种流体介质(气体、蒸汽、液体)的测量,例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点,同时无需长的直管道,具有在恶劣的管道条件下工作的优点。
工作原理
    环形孔板依据的基本原理同标准孔板一样,适用于流体连续性方程和伯努力方程,所不同的是流体进入测量管段后,最小流通截面不一样,标准孔板最小流通截面是圆形,环形孔板最小流通截面是环形,把环形流通面等效成圆形流通截面,等效孔径为d,等效孔径比β=d/D,基本方程是:

测量原理

环形孔板是在标准孔板的基础上研发的节流式流量传感器。由于它采用环形通道式结构,使各种脏腑介质通过孔板与管道之间环缝间轻松通过。因此环形孔板广泛应用于脏污介质的流量测量。

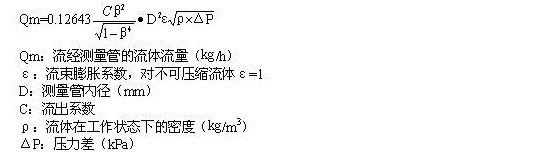

流量计算公式:


式中:  ,——分别为质量流量(㎏/s)和体积流量(m3/s);
——流出系数 ;
——可膨胀性系数;
——节流件开孔直径,m;
——直径比,
——管道内径,m;
——被测流体密度,㎏/m;
——差压,Pa;


特点
    1、   适合测量蒸汽、煤气及冷却水等脏污介质。
环形孔板“周边流通,中间阻挡”的特殊结构,使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走,从而提高了工作可靠性和测量精度。
    2、  适合高温、高压流体的流量测量。
环形孔板测量高温流体时,测流板周边呈自由状态,温度膨胀仅改变外形尺寸,不改变边缘尖锐度和形状,因此不改变流出系数,不影响测量精度;测量高压流体时,因测流板在管道内部,与静压力的高低无关,降低加工成本。
    3、  比圆缺孔板、偏心孔板工作可靠,测量准确。
    4、  采用均压环结构,减少测量误差来源。
    5、  采用带远传膜盒的差压变送器,可以测量渣油、重油等脏污介质的流量。
适用范围
   1、 公称直径:50mm≤DN≤1800mm
    2、雷诺数范围:10 3≤ReD≤10 7
    3、公称压力:PN≤32MPa
    4、工作温度:-196~530℃
    5、精度:1级、1.5级
结构形式

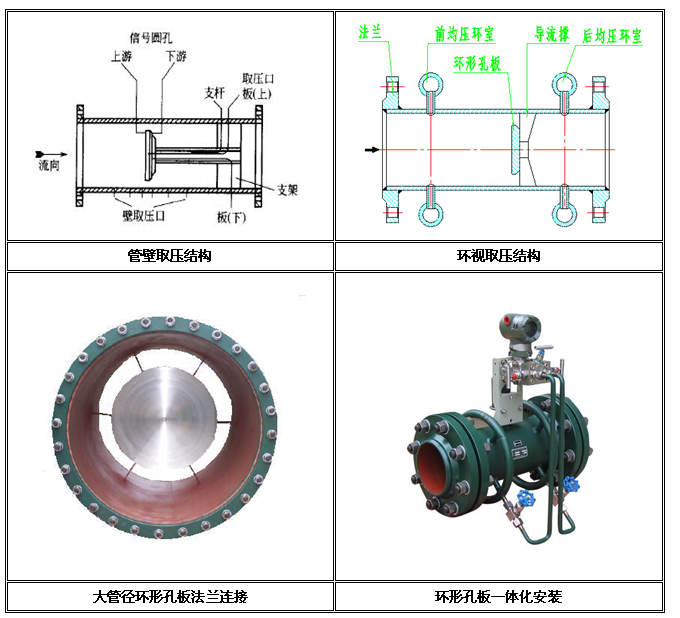

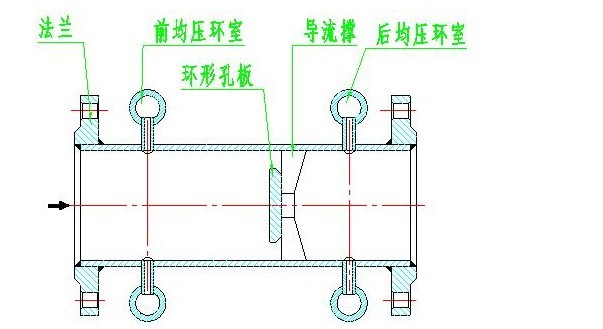

    环形孔板装置采用均压环取压,外形结构见下图:
