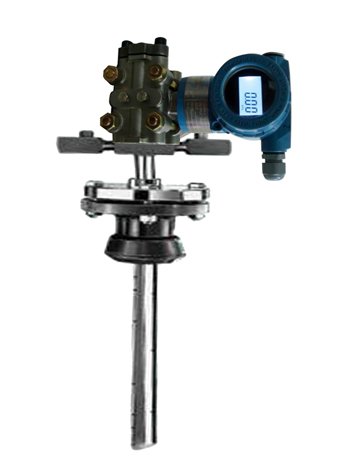

阿牛巴流量计JD-ANB

产品编号:阿牛巴流量 规格型号:JD-ANB 产品品牌:金鼎仪表 计量单位: 上架日期:2013-02-24 23:04 浏览次数:
商品介绍

 JD-ANB阿牛巴流量计



一、概述
差压流量计的测量元件——均速管(国外称Annubar,直译阿牛巴),是基于早期皮托管测速原理发展起来的,是60年代后期开发的一种新型差压流量测量元件。阿牛巴流量计在电厂、石化、冶金、水处理、精细化工、环保等行业中广泛应用。
二、测量原理

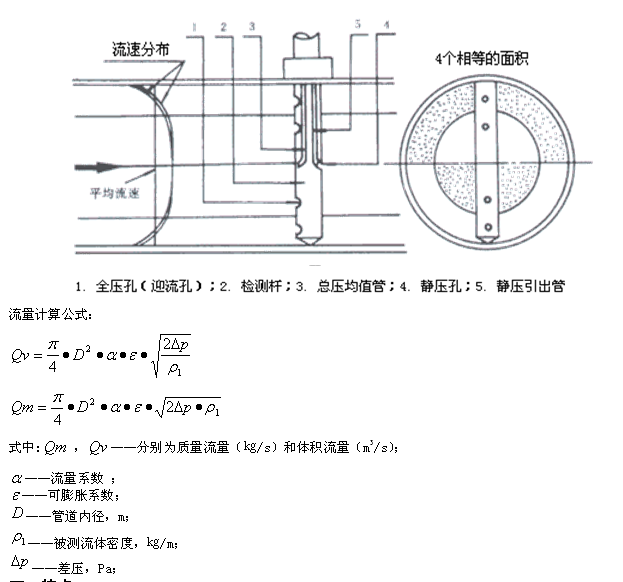

阿牛巴流量计,它是一根沿直径插入管道中的中空金属杆,在迎向流体流动方向有成对的测压孔,一般有两对,其外形似笛。迎流面的多点测压孔测量的是总压,与全压管相连通,引出平均全压p1,背流面的中心处开有一只取压孔,与静压管相通,引出静压p2。均速管是利用测量流体的全压与静压之差来测量流速。
流量计算公式:

三、特点
1、 阿牛巴流量计可用于液体、气体和蒸汽流量等各种介质流量测量;
2、 阿牛巴流量计结构,压力损失小,安装、拆卸方便,维护量小;
3、 适合大管道,和不规则管道的流量测量;
4、 压力损失小(与孔板相比较,仅为孔板的5%以下),大大减少了动力消耗,节能效果显著。
5、 一体化式结构,成套性好;
6、 管道口径适应范围大,当管径越大时,采用插入式结构,其优越性也愈突出;
7、 准确度及长期运行稳定性好,准确度可达1%,稳定度可达±O.1%;
8、 多参数智能变送,全动态温压自动补偿。不受压力温度变化影响
9、 现场指示、远传兼容,方便系统组建及入网。
10、              开放式数字平台,多用途串行接门。现场总线结构,HART通讯协议

四、主要技术参数
1.       量程比20:1
2.       通用管径:8mm~8000mm;
3.       测量精度:±1.0%;
4.       重复精度:±0.1%;
5.       工作压力:0~40Mpa;
6.       工作温度:-100℃~800℃;
7.       适用介质:空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽等
8.       参照标准:ISO 3966-197、JB/T5325-1991及GB/T2624-2006
9.       连接方式:插入式法兰连接,插入式螺纹连接、管道式法兰连接、管道式螺纹连接

五、结构形式

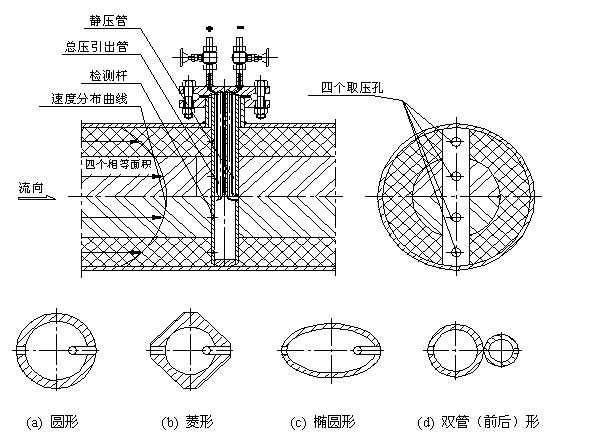

1、 阿牛巴流量计由检测杆、取压口和导杆组成。均速管的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示。

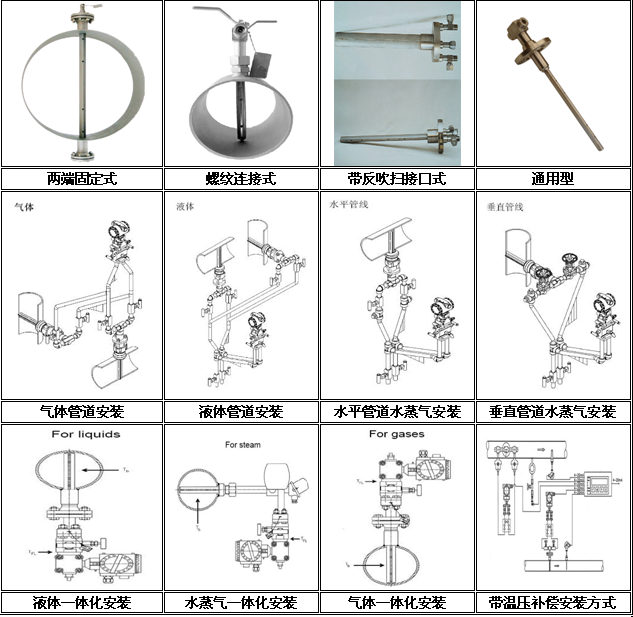

2、均速管结构及安装图
六、型号标记方法:JD-LG-DN□阿牛巴流量计
         JD——基本型号;-JD——阿牛巴流量计
         DN□——公称通径(㎜)例如DN500,为公称通径500㎜。
