JD-DTBC插入式德尔塔巴流量计
JD-DTB德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法，设计生成的一种流量传感器。取压方式是通过一直径约为20毫米的探头(或探针)，探头前后有二排不均匀分布的、若干个8毫米的引压孔。通过该二排孔将管道从上到下(/从左到右)的不同压力(/流速)在孔内取平均，(因为管道两侧流速慢，中间快)构成了差压，进而可以计算出质量流量或体积流量。

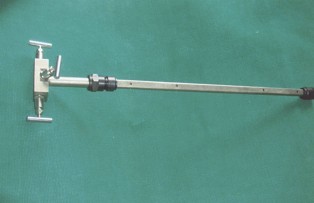

一体化(三阀组)螺纹连接德尔塔巴流量计

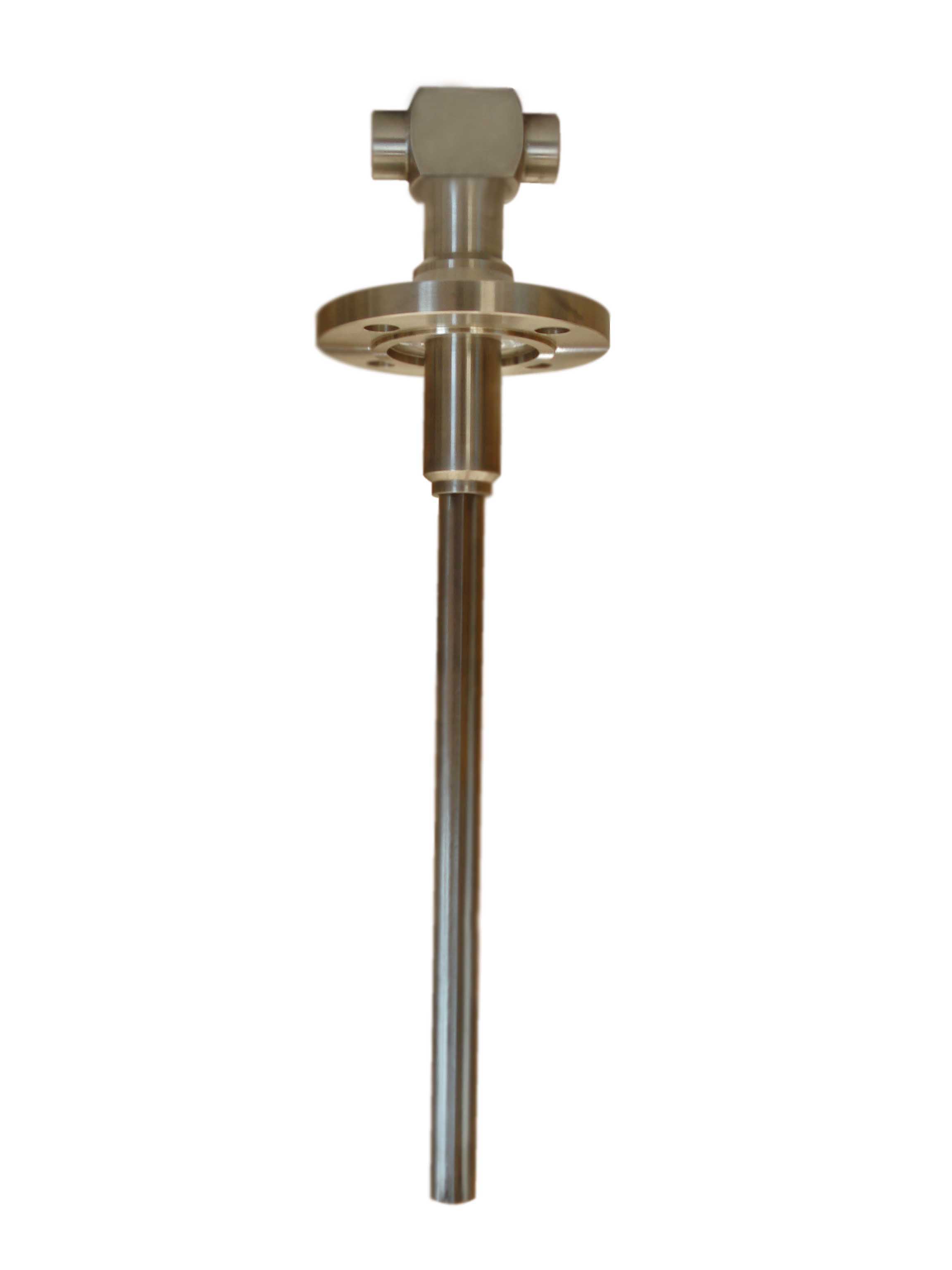

分体式双面支撑德尔塔巴流量计

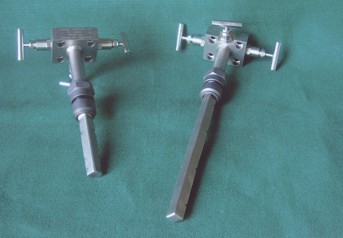

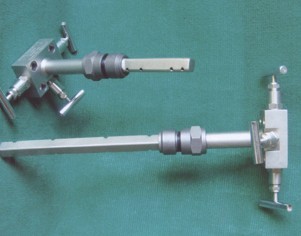

一体化螺纹连接德尔塔巴流量计
一、概述
JD-HLVD插入式德尔塔巴流量计是通过差压来测量流量的装置，是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件，几乎无压力损失，安装维修方便，运行成本极低，备受用户青睐。
传感器是由检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在测杆的迎流面上设有多个测压孔测量总压平均值，在其背、侧流面有测量静压测压孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。
插入式德尔塔巴流量计是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。
插入式德尔塔巴流量计配上我公司生产的差压变送器、压力变送器、温度变送器以及流量积算仪即可组成各种类型的均速管流量计。也可采用任何厂家生产的差压变送器、压力变送器、温度变送器以及流量积算仪组成各种类型的均速管流量计。
二、工作原理
插入式德尔塔巴流量计是基于皮托管测速原理发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量。
一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，将整个圆截面分面多个单元面积相等的多个半圆及多个半环。传感器的检测杆是由一根中空的金属管组成，迎流面钻多对总压孔，它们分别处于各单元面积的中央，分别反应了各单元面积内的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管引至高压接头，送到传感器的正压室。当传感器正确安装在有足够长的直管段的工艺管道上时，流量截面上应没有旋涡，整个截面的静压可认为是常数，在传感器的背面或侧面设有检测孔，代表了整个截面的静压。经静压引出管由低压接头引至传感器的负压室。正、负压室压差的平方与流量截面的平均流速成正比，丛而获得差压与流量成正比的关系。
在此关系的基处上，可由伯努利方程和连续性方程推导得到均速管流量计的流量计算公式：
Qv=α﹒ε﹒(π／4)﹒D2﹒(2?P／ρ1)0.5
Qm=α﹒ε﹒(π／4)﹒D2﹒(2?P﹒ρ1)0.5
其中：Qv： 体积流量 Qm： 质量流量
α：传感器结构系数
△P：差压值ε：流体膨胀系数
ρ：流体工况下的密度 ε：流体膨胀系数
对于不可压缩性流体ε=1，对于可压缩性体ε﹤1，若式中D、△P、ρ1都使用SI单位，则QV的单位为M3∕S，Qm的单位为㎏∕S。
传感器的流量系数α和可膨涨性系数ε，由标准装置上标定得知，并在出厂时在合格证书上注明。
三、传感器的基本结构，如下图1所示

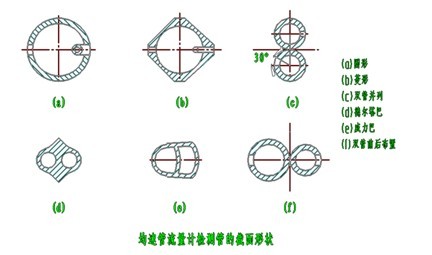

检测杆截面的形状有圆形截面，菱形截面，卵形截面等多种型式，其流量系数稳定、能耗少。
3.1、型谱规格
|
|
型谱规格
|
说明
|
||||||
|
JD-HLV-
|
|
均速流量传感器
|
||||||
|
传感器类型
|
W
|
|
威力巴流量传感器
|
|||||
|
D
|
|
德尔塔巴流量传感器
|
||||||
|
A
|
|
阿牛巴流量传感器
|
||||||
|
介质类型
|
Y
|
|
液体
|
|||||
|
Q
|
|
气体
|
||||||
|
Z
|
|
蒸汽
|
||||||
|
流体温度
|
|
2
|
|
＜200℃
|
||||
|
5
|
|
＜500℃
|
||||||
|
流体压力
|
|
1
|
|
≤1.6MPA
|
||||
|
2
|
|
≤2.5MPA
|
||||||
|
3
|
|
≤4.0MPA
|
||||||
|
4
|
|
≤6.3MPA
|
||||||
|
5
|
|
≤10.0MPA
|
||||||
|
6
|
|
≤25.0MPA
|
||||||
|
结构类型
|
|
1
|
|
Ⅰ型，详见3.2.1节
|
||||
|
2
|
|
Ⅱ型，详见3.2.2节
|
||||||
|
3
|
|
Ⅲ型，详见3.2.3节
|
||||||
|
4
|
|
Ⅳ型，详见3.2.4节
|
||||||
|
5
|
|
Ⅴ型，详见详3.2.5节
|
||||||
|
精度
|
|
1
|
|
1.0级，详见3.2.8节准确度表
|
||||
|
2
|
|
1.5级，祥见3.2.8节准确度表
|
||||||
|
3
|
|
2.5级，详见3.2.8节准确度表
|
||||||
|
连接方式
|
|
1
|
|
螺纹连接
|
||||
|
2
|
|
法兰连接
|
||||||
|
口径
|
|
S
|
用数字表示，祥见3.2.6节传感器公称通径系列
|
|||||

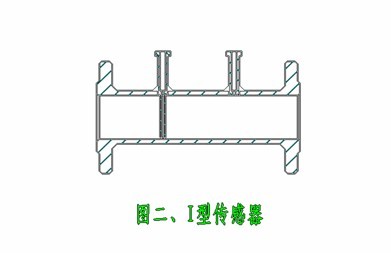

3.2.1、Ⅰ型，适用于（20～50）㎜的管道，外形如图2所示。其检测杆直径一般为4.5～6.5㎜，传感器与管道的连接方式有两种：一种是螺纹连接，另一种是法兰连接。用于高压测量时都采用法兰连接，如下图所示

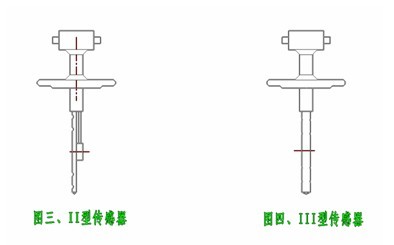

由于管径不太大，为了减少阻塞防止干扰，检测杆的截面尺寸应尽量小。一般直径不大于8㎜。静压取压管改在检测杆外面的后侧位上。如下图三所示
当测量管的直径较大时，检测杆的横截面可以做的粗些，也不会对流场有扰动。此时一般将背面的静压取压管放到迎流面的总压取压管中形成一体，使传感器紧奏，有利于安装维护。当管径很大时，且流速很高时，应在管道直径的另一端安装一个支撑，加强钢性。
此类结构适用范围宽、拆卸很方便。当流速大、被测介质压力高时，应当通过固定在管道上的法兰与传感器相连接。
3.2.4、Ⅳ型，适用300～2750管型。
这类传感器适用于管道直径DN大于等于1000㎜，压力20MPa以上的测量，由于流速增大，作用于检测杆上的流体
冲击力增大。为了加强刚性除了采用法兰连接外，还将加粗检测杆的直径。这类传感器有单边固定和双边固定两种类型。
3.2.5、Ⅴ型，特殊型，当适用于较脏的介质。当被测介质较脏时，为了防止取压孔堵塞，配有反向吹除部件，必要时可以不中断工艺流程用压缩空气进行吹除。吹除介质应与管道中的介质相同，而压力应大于管道中的静压。
3.2.6、传感器的公称通径有以下系列：
25，（32），40，50，（65），80，100，（125），150，200，250，300，350，400，500，600，700，800，900，1000，1200，1400，1600，2000，2500，3000mm（括号内的数字一般不推荐用户选用）
3.2.7、传感器的公称压力有以下系列：1.6，2.5，4.0，6.3，10，25MPa。
3.2.8、传感器精度等级（见下表）
|
准确度等级
|
1.0
|
1.5
|
2.5
|
|
基本误差限Ea
|
±1.0
|
±1.5
|
±2.5
|
|
重复性 ％
|
0.1
|
0.2
|
0.5
|
3.3.1、被测流体应充满管道且流动稳定。
3.3.2、被测的流体应当是单相的，其相态不变，对于
成分复杂的流体须与单一成分的流体类似时方能使用。
3.3.3、被测流体在实际工况下的ReD应大于3×104
3.3.4、应保证传感器前后直管段长度的要求。
3.3.5、管道内径大于100㎜为好。
3.3.6、在传感器前2D的管道内表面上，应清洁光滑。
五、安装与维护
4.1、安装要求
4.1.1、对于I型的传感器，已将检测杆与一段管道焊成一体，安装时必须使传感器在流体流动方向内。要求工艺管道的内径与传感器的内径一致，或至少在上游直管段所要求的长度范围内传感器的轴线与管道轴线夹角尽可能为零。
其他类型的传感器是将其检测杆插入工艺管道中，安装时除了总压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直，其允许的位置角压偏差如图五所示。

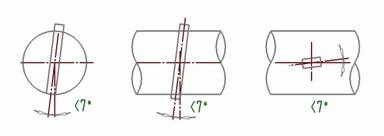

传感器总压孔中心与管道轴线夹角应小于7°
传感器检测杆沿管道直径方向插入到底部，其角度偏差小于7°

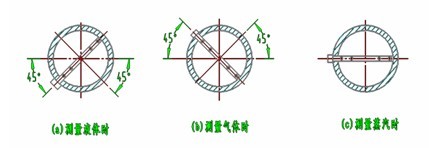

对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上，由图六（a）所示；当测量液体时，应向下侧倾斜安装如图六（b）所示；当测量气体的蒸气时应向上倾斜安装如图六（c）所
示。
4.1.2直管段
由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，必须在传感器前后有一定长度的直管段（见下表）
|
序号
|
插入式德尔塔巴流量计安装位置
|
上游侧A
|
下游侧B
|
||
|
有整流器
|
无整流器
|
||||
|
同一平面
|
不同平面
|
||||
|
1
|
有一个90°弯头或三通
|
6D
|
7D
|
9D
|
3D
|
|
2
|
在同一平面内有两个90°弯头
|
8D
|
9D
|
14D
|
3D
|
|
3
|
在不同平面内有两个90°弯头
|
9D
|
19D
|
24D
|
4D
|
|
4
|
管道直径改变（收或扩）
|
8D
|
8D
|
8D
|
3D
|
|
5
|
部分开启的闸阀、球阀或其它节流阀
|
8D
|
8D
|
8D
|
3D
|
（2）在管道段不足的情况下，上游应占管道全长的70％，下游占30％，此时仍可给出稳定的示值，但准确度下降。
4.1.3夹紧传感器的装置应保证不泄露，不松动，不位移。
4.2维护
4.2.1传感器应在工艺管道大修时进行定期清洗，清洗的办法很多，例如用
气源吹除检测管内积存污秽；用煤油和软丝刷洗净，使各取压孔保持通畅。
4．2.2可能产生故障的原因及清除办法见下表：
|
序号
|
故障现象
|
产生的原因
|
清除办法
|
|
1
|
无差压信号输出
|
1、高低压阀未打开
|
1、打开高低压阀
|
|
2、高低压平衡阀未旋紧
|
2、旋紧平衡阀
|
||
|
2
|
差压信号输出过小
|
1、导压系统有泄漏现象
|
1、认真查找，排除泄露
|
|
2、二次表量程选配不当
|
2、调小差压变送器上限值
|
||
|
3
|
差压信号输出过大
|
1、二次表量程选配不当
|
1、调大差压变送器上限值
|
|
2、背压孔堵塞
|
2、清洗均速管，排除堵塞
|
六、均速管智能表配套方案选择
5.1.1 JD-HLV系列插入式德尔塔巴流量计。根据测量介质和用户使用的管道内径、工作温度、工作压力及流量变化设计生产的均速管流量感器
5.1.2 JD-3351/1151DP系列差压变送器或其它型号的差压变送器
5.1.3 JD-180系列压力变送器或其它型号的压力变送器
5.1.4 JD-SWB系列温度变送器或其它型号的温度变送器
5.1.5 JD-XMJA系列流量积算仪或其它型号的流量积算仪
以此组成的智能型均速管流量计，可带温压补偿，并能显示瞬时流量、累计流量、管道内介质温度、管道内介质压力及差压等值，备有通讯接口和4～20MA输出。

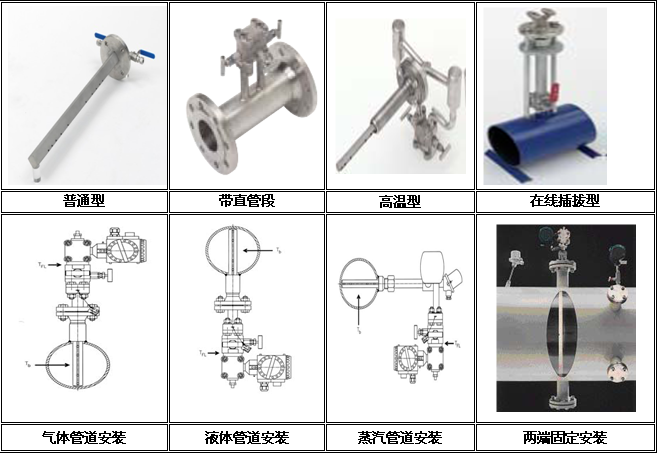

插入式德尔塔巴流量计根据测量介质安装方式分为四种结构，如下表：
七、装置成套性
6.1 JD-HLV系列插入式德尔塔巴流量计 1台
6.2 JD-HLV系列插入式德尔塔巴流量计使用说明书 1份
6.3合格证 1份
6.4配套的变送器仪表及说明书和合格证（可由用户自行定购）
