JD-DTB德尔塔巴流量计

产品编号:德尔塔巴 规格型号:JD-DTB 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-08 13:52 浏览次数:
商品介绍

 JD-DTB德尔塔巴流量计



德尔塔巴流量计是通过差压来测量流量的装置。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件,几乎无压力损失,安装维修方便,运行成本极低。

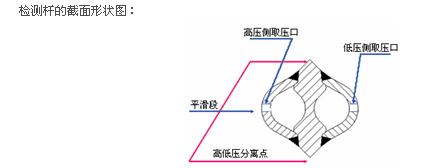

      德尔塔巴流量计是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总的压力平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。

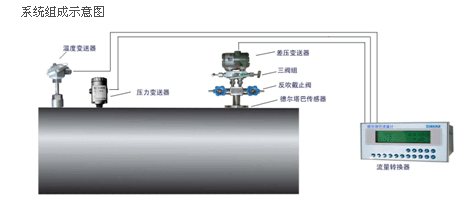

     德尔塔巴流量计测量系统是由传感器、引压附件和差压变送器、压力变送器、温度变送器、流量转换器等配套组成的流量计。可以计算出质量流量或体积流量和热质能量。德尔塔巴流量计是根据GB/T2624.1-2006和JJG640-1994国家标准设计制造用于测量管道内流体流量。

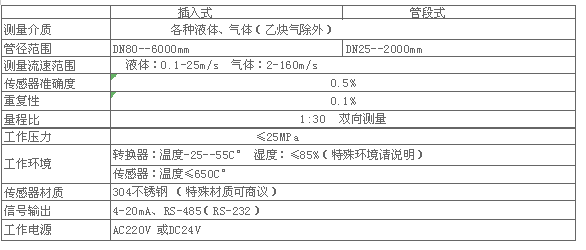

   技术参数

 德尔塔巴传感器:输出差压信号。

② 差压变送器:将德尔塔巴传感器输出的差压信号转换为4-20mA电流信号。

③ 流量转换器:通过接收差压变送器、温度、压力变送器信号。计算并显示流量、温度、压力、热量等参数。

④ 三阀组:差压变送器和引压管之间的连接体。

⑤ 反吹阀:选用二通阀(针阀或球阀)。

⑥ 盘式冷凝器:高温介质测量时用于介质的降温。

⑦ 三通旋塞阀:排污。

⑧ 引压管:差压变送器与传感器连接用。

⑨ 压力变送器:被测介质(蒸汽、气体)压力变化较大时选用。

⑩ 温度变送器:被测介质(蒸汽、气体)温度变化较大时选用,测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种,对流量补偿即可。用于供热量计量时,选用两只温度变送器。

   测量介质

·液体:水、油、化工液体

·气体:高炉煤气、焦炉煤气、混合煤气、各种单组份多组份气体

·蒸汽:过热蒸汽、饱和蒸汽

·天然气、液化气、火炬气

   功能特点

·差压信号稳定,测量精度高,防堵设计,特别适合高压管道测量;

·一体化双腔结构,强度高,适用高温高压的场合;

·应用范围广泛,适应各种尺寸的圆管和方管;

·压损小、能耗低,免维护;

·可带温度、压力测量,进行密度补偿;

·探头截面对称,可以实现双向流量测量

· 全量程段的专家算法,特别是蒸汽的测量,蒸汽随温度、压力的变化,过热蒸汽经常会转变成为饱和蒸汽,形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响,保证了测量准确度。

· 可查询前720小时,前365天,前36个月,前10年的流量数。



   传感器结构形式






   安装要求

德尔塔巴流量计选型编码

型号

规格代码

               说明

JD-DTB-2100



      德尔塔巴流量计转换器

转换器类型

-1……………………………

-2……………………………

壁挂式

盘装式

补偿方式

-0………………………

-1………………………

-2………………………

-3………………………

无补偿

有压力补偿,无温度补偿

无压力补偿,有温度补偿

有压力补偿,有温度补偿

供电电源

-0…………………

-1…………………

AC220V

DC24V

输出信号

-1………………

-2………………

4-20mARS-485

基于RS-485MODBUS协议



















    系统调式与运行

1,   按系统配置的要求,检查阀门、接头、导线、接线端子安装是否正确、牢固,接线无误,没有短路、断路。

2,   给转换器供电,使转换器显示:压力、温度值,观察显示值是否正确。

3,  差压变送器零位调整

a,  将三阀组正负压阀门关闭,打开平衡阀。差压值应为零,不为零时可对差压变送器进行调整。

b,  将三阀组正负压阀门打开,关闭平衡阀。使被测介质静止,差压值应为零。不为零时可能的原因是引压管内介质有高度差(测量液体或蒸汽时),需要调整引压管的位置。

4,差压值零点,压力、温度值正常后,使转换器进入流量测量状态。



       该仪表是专业化的流量分析积算仪表,对于德尔塔巴的流量测量系统,进行参数设定、温压补偿的密度积算、根据差压和密度计算质量流量,体积流量和热质能量。

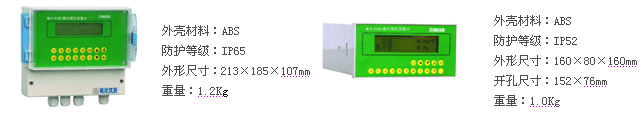

流量转换器有壁挂式和盘装式两种

● 2×8键盘,2×10位全中文字符液晶显示,菜单式操作。

● 测量显示: 质量流量、体积流量、瞬时热量、累计流量、累计热量、温度、压力、差压值。

● 瞬时流量最大显示值:999999.9

● 累计流量最大显示值:999999999

● 信号输出:4~20mA、RS-485或RS-232

  流量转换器安装与连接

● 如果转换器安装在室外,需加装仪表箱,避免雨淋、日晒。

● 禁止安装在强烈振动的场合,禁止安装在有大量腐蚀性气体的环境。

● 不要和变频器、电焊机等污染电源的设备共用一个交流电源,必要时,为转换器加装净化电源。

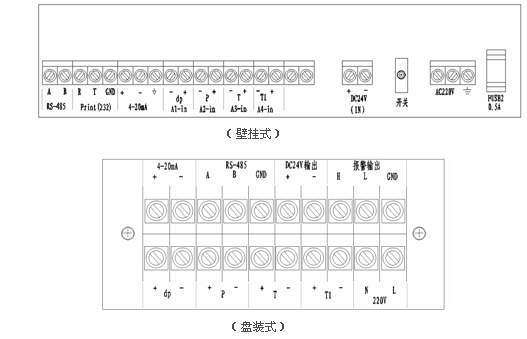

转换器接线端子

dp:差压变送器输入

P: 压力变送器输入

T: 第一路温度变送器输入,用于气体密度补偿或热量积算

T1:第二路温度变送器输入,用于热量积算

    选型编码

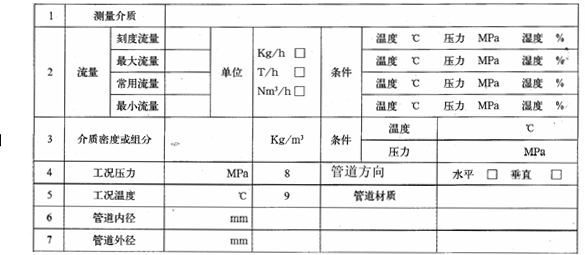

●  在德尔塔巴流量计选型之前,要确定以下内容,并填写下面的表格。

  被测介质名称、介质的成分或密度。 最大流量、最小流量、常用流量、温度、压力。



●

  流量计选型编码分为两个部分

  德尔塔巴流量计选型编码

型号

规格代码

               说明

JD-DTB-2100C



      德尔塔巴流量计传感器



传感器型式

-0…………………………………

-1…………………………………

插入式

管段式(法兰连接,法兰标准默认为国标)

介质名称

-

填写介质名称 如:空气,水,蒸汽等

    管道尺寸

-

填写圆管道内径,方管:边长×边长  单位 mm

 管道材质

-

填写:碳钢、不锈钢、PVC

介质最高温度

-

适用介质的温度范围:-40+650C°单位 C°

介质最高压力

-

适用介质的压力范围:025MPa单位 MPa

最大流量

-

流量单位: 气体  Nm3/hKg/h

液体  m3/hKg/h

蒸汽  Kg/hT/h

德尔塔巴流量计选型编码











1,安装传感器的测量段应是直的,其上下游直管段长度参照下表所规定的长度。



上游侧阻力件形式

上游侧

下游侧

无整流器

有整流器

与传感器在同一平面内

与传感器不在同一平面内

有一个90°弯头或三通

7D

9D

6D

3D

在同一平面内有两个90°弯头

9D

14D

8D

3D

在不同一平面内有两个90°弯头

19D

24D

9D

4D

管道直径改变(收或扩)

8D

8D

8D

3D

部分开启的闸阀、球阀或其它节流阀

24D

24D

9D

4D

注:*D为管道公称直径

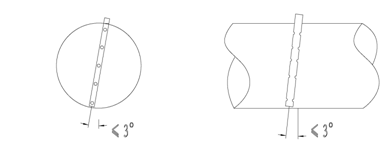

2,   传感器插入位置的角度允许偏差范围

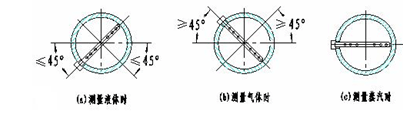

2,   对于垂直管道,传感器可安装在管道水平面沿管道圆周360°的任何位置上,高低压引压管接头应处于同一水平面上。对于水平管道,在测量液体时传感器插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时传感器插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时传感器应水平插入。



4,各种测量介质安装方法

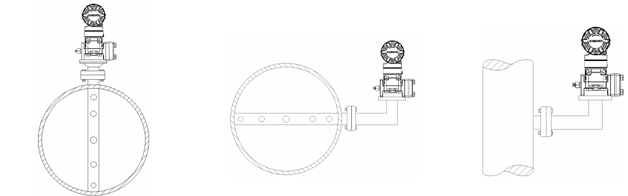

   ·气体:差压变送器安装位置高于传感器



             水平管道 顶部插入                     水平管道 水平插入                               垂直管道 水平插入

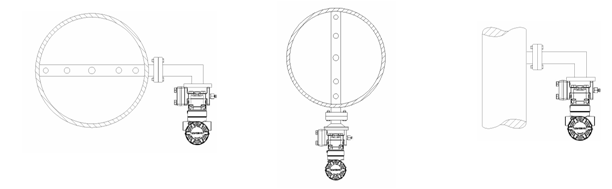

·液体或蒸汽:差压变送器安装位置低于传感器



                    水平管道 水平插入                         水平管道 底部插                   垂直管道 水平插入



5

● 温度变送器为两线制4~20mA输出。

● 安装位置应距传感器下游2D~5D。

● 温度变送器与管道垂直或与管道内流体流动方向逆向倾斜安装。

● 管道温度较高时,尽量避开热气流,必要时在管道加装保温层,使变送器的工作环境温度低于60℃。,

6,压力变送器安装

● 压力变送器为两线制4~20mA输出。

● 安装位置应距传感器小于2D。

● 测量介质为液体、气体时取压位置应在管道的上半面,测量蒸汽时取压位置在管道的侧面。

● 被测介质温度超过80℃,在截止阀和变送器之间加冷凝弯冷却至80℃以下。

,温度变送器安装





    德尔塔巴流量计是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

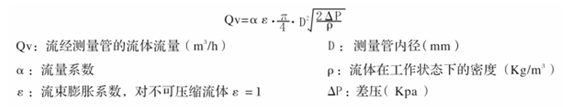

它的流量计算公式为:

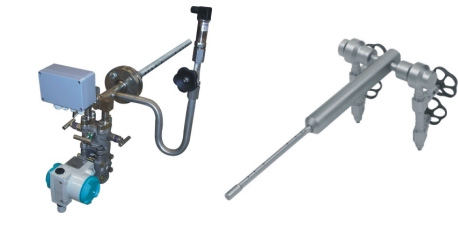

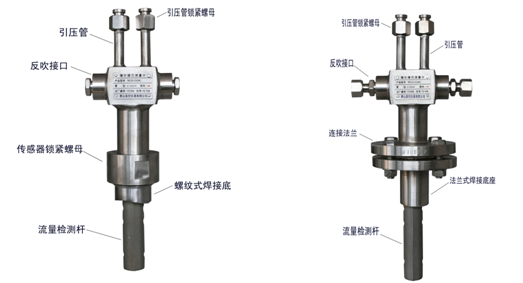

   德尔塔巴流量传感器结构

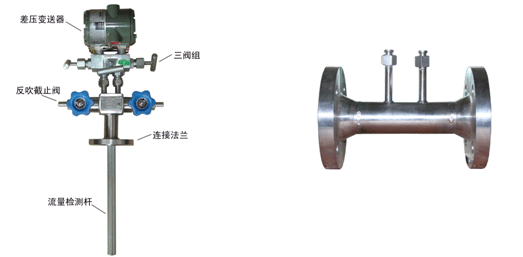

螺纹连接的插入式 (适合DN80—6000mm)          法兰连接的插入式  (适合DN80—6000mm)







  传感器流量变送器一体式结构                                 法兰连接的管段式

         (适合DN80—6000mm)                                      (适合DN25—2000mm)
