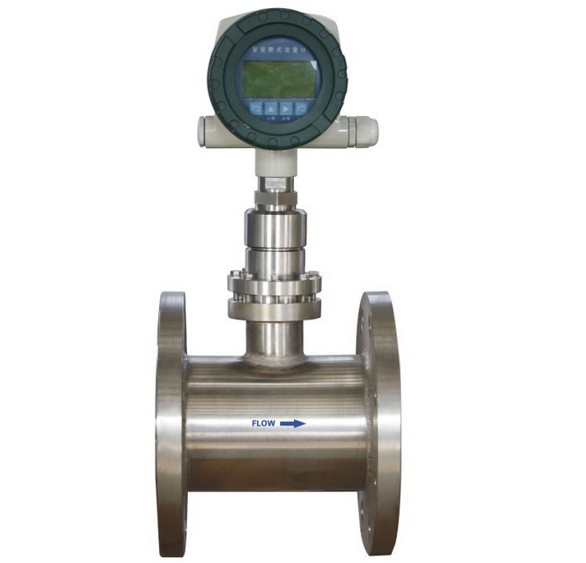

JD-LBL靶式流量计

产品编号:靶式流量计 规格型号:JD-LBL 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-08 14:10 浏览次数:
商品介绍

 JD-LBL靶式流量计

JD-LBL 靶式流量计耐高温高压,大口径管道,性能可靠 智能化结构设计,具有参数设定标校及故障提示功能 六位液晶显示,可显示瞬时流量,累积流量 具有上下限报警以及脉冲输出功能 指示表头可以轴向360°旋转 。

产品参数
口 径:DN15~DN3000mm
公称压力:0.6~42MPa
工况温度:-200℃~+500℃
精 度:±0.2~±1.5%FS
量 程比: 1:10
壳 体:碳钢;不锈钢(或按用户要求协商提供)
供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
防护等级:IP65;IP67
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
执行标准:Q/BET05-06
表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求协商制作



功能特性(


1、现场显示 6、阻尼可设定 11、零位自动调整 16、无阻流测量器件
2、通讯远传 7、断电数据保护 12、密码锁存保护 17、精度量程自动切换
3、信号输出 8、智能操作设置 13、信号处理集成化 18、电导率自动系统处理
4、小信号切除 9、强电隔离技术 14、安装便捷、灵活 19、上、下限流量报警输出
5、双供电电源 10、耐腐蚀 15、故障自检、报警 20、在线插入式可不断流装卸、维护、检验

典型应用
气体类:
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝 酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类:
过热蒸汽、饱和蒸汽


产品特点
·整台仪表在设计中无可动部件,插入式结构,拆卸方便
·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
·仪表内设自检程序,故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择,如选择在线插入式,安装费用低
·具有一体化温度、压力补偿,直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确,精度可达到0.2%
·重复性好,一般为0.05~0.08%,测量快速
·压力损失小,仅为标准孔板的1/2△P左右
·抗干扰,抗杂质能力特强
·可根据实际需要更换阻流件(靶片)而改变流量范围
·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便,极易维护
·多种输出形式,能远传各种参数
·抗震动性强,一定范围内可测脉动流


 工作原理

当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征的影响,流量与电桥产生的电压的平方成正比。
主要技术参数

被测介质
液体;气体;蒸汽
公称直径
法兰式 15~500mm
夹装式 15~500mm
插入式 65~3000mm
公称压力
0.6~42MPa
0.6~42MPa
0.6~42MPa
介质温度
-200℃~+500℃或更高温度
精确度
±0.2%
±0.5%
±1.0%
±1.5%
范围度
1:3(液体)

                   1:10(蒸汽)
1:5(液体、气体)
1:10(液体、气体)
1:10(蒸汽)
补偿形式
温度补偿;压力补偿
重复性
0.05%~0.08%
供电电源
机内自备锂电池(3.6V);外供电源 24VDC
输出形式
现场显示;4~20mA 二线制;脉冲 0~5V;RS485/RS232;GPRS 无线远传
测量管材料
碳钢;不锈钢;亦可按用户要求协商提供
防爆等级
本安型(ExiaIICT4); 隔爆型(ExdIICT4)
防护等级
IP65;IP67
法兰规格
流量计连接法兰规格执行 GB/T 系列标准,也可以根据用户要求特殊加工。

JD-SBL      数显靶式流量计选型

SBL
(X)




代号




A—公称口径,见流量范围表
例如:150代表口径DN150mm
B—连接方式
1.管道螺纹式
2.管道法兰式
3.夹装式
4.插入式
5.在线可拆卸式
C—介质类型
1.气体
2.液体
3.蒸汽
D—介质温度
1.常温-20°C~ +70°C
2.高温196°C~ +450°C
E—补偿内容
0. 表体中无温度压力传感器
    1. 表体中有温度压力传感器
    2. 表体中有温度传感器、无压力传感器(饱和蒸汽温度补偿)
    3. 表体中有压力传感器、无温度传感器(饱和蒸汽压力补偿)
F—输出方式
1. 4~20mA输出
2.脉冲输出
G—通讯方式:
1.  RS485通讯
2. 带HART协议
G—公称压力
例如:2代表口径1.0MP

代号
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
MPa
0.6
1.0
1.6
2.0
2.5
4.0
5.0
6.3
10
11
15
16
20
25
42

H—外壳材料
1.  碳钢
2.  不锈钢
I—防爆形式
B.  防爆型(非防爆型不带B)
JD-SBL  数显靶式流量计外形尺寸图

JD-SBL  数显靶式流量计标准水流量范围表

靶式流量计
