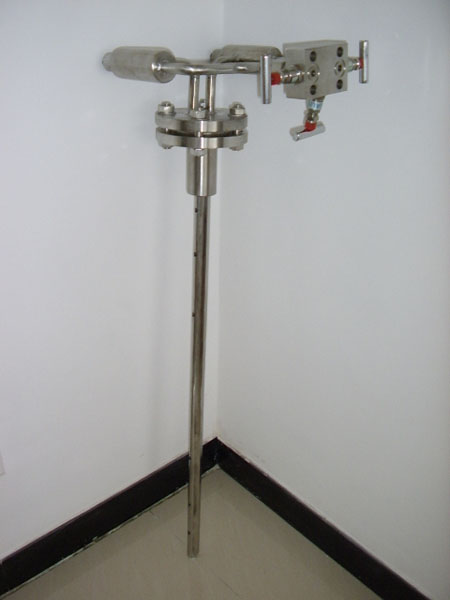

JD-HLV均速管流量计

产品编号:均速管流量计 规格型号:JD-HLV 产品品牌:金鼎 仪表 计量单位: 上架日期:2013-03-08 13:44 浏览次数:
商品介绍

 JD-HLV均速管流量计



一、概述
              JD-HLV 均速管流量计是一种新型检测断面的流量检测元件。其结构简单,流量系数稳定,检测精度高,并可与差压变送器构成一体化流量计或补偿式质量流量计。自均速管流量计出现以来,以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点广泛地应用在各工业流程中,成为理想流量测量和控制选择。
             JD-HLV均速管流量计可用于各种大小管径的于气体、液体和蒸汽的流量检测,典型的使用对象有天然气、煤气、燃气、烃类气体、原油、高低压蒸汽、酸性气体、CO。气体、氮气、压缩空气、水。海水、废水、液态氧、酒类、硝酸等。

二、测量原理
         均速管流量计是一种基于毕托管原理设计的多孔平均流速流量计,它产生一种与流量的平方成正比例的平均压差(DP)。为了产生与流量成正比例的电信号,通常把DP的输出信号用导压管耦合到差压变送器。
流量计算基本公式:
式中:  ,——分别为质量流量(㎏/s)和体积流量(m3/s);
——平均流速 ;
——仪表系数;
——流量系数 ;
——可膨胀系数;
——管道内径,m;
——被测流体密度,㎏/m;
——差压,Pa;



三、特点
1、外层冲击管采用一整块材料加工制做而成,无焊接,机械强度高,耐高温、耐腐蚀。
2、独特的六边形结构,产生了独特的流束分布形状,保证了低压信号的稳定,能够产生较高   的差压信号,大大提高了量程比。
3、适用于圆形或矩形的管道。
4、可提供在线拔出型或手动、自动吹扫方案及装置,实现不停产维护。
5、均速管+三阀组+温压补偿+变送器,组成一体化结构,使用更方便。
6、无流量系数飘移,使用周期长期长,信号稳定可靠。
7、压损小能耗低,节能效果显著。

四、主要技术参数
1、      适用管径为10mm~8000mm
2、      独有的内部二次平均结构,提供了高精度(±1%)和高重复性(±1%)
3、      准确度为被测实际流量值的±1%。
4、      流量的量程比,典型的为10:1(差压值100:1)
5、      直管段要求:通常情况下前7D、后3D保证测量精度0.5%~1.0%;
6、      最高工作温度可达500℃,最高工作压力可达40MPa
7、      参照标准:ISO 3966-197、JB/T5325-1991及GB/T2624-2006
8、      连接方式:插入式法兰连接,插入式螺纹连接、管道式法兰连接、管道式螺纹连接

五、结构形式
每根均速管设计成同过程管道的直径一样长。它由四个基本部分组成:
外层冲击管、内层平均管、低压腔、取压头。结构如图

六、型号标记方法:JD-HLV -DN□ 均速管流量计
JD——基本型号;- HLV——均速管流量计
DN□——公称通径(㎜)例如DN600,为公称通径600㎜。
