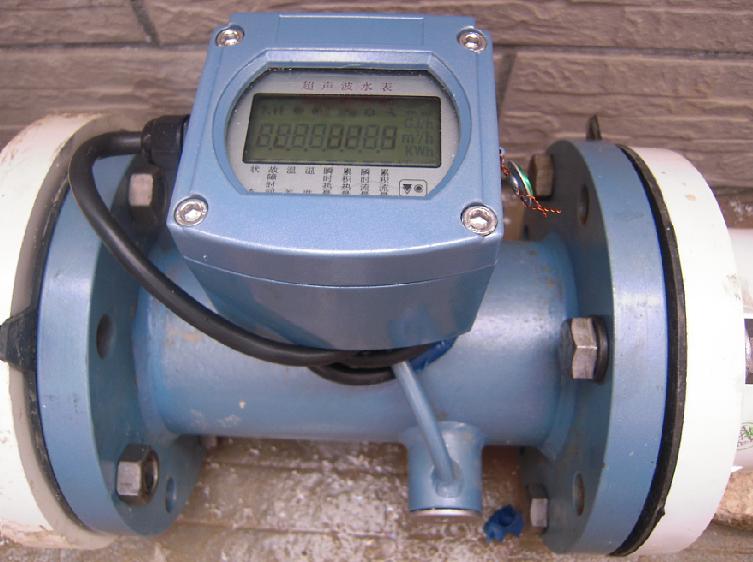

超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。淮安金鼎仪表公司BYW系列超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。
【JD-BYW超声波水表简要说明】
●极低的始动流量，最低可测流速达0.01m/s
●超低功耗设计，功耗小于0.00055W
●电池供电可连续工作6～10年
●采用超声波传感器，无机械转动部分，10年免维护设计
●双向流量均可测量
●测量管段模具铸造，保证无泄漏
●测量精度±1%、±2%、±3%可选
【超声波水表技术参数】
●测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
●测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
●管径范围：DN15-1000mm全系列不同管径用户可选
●管段长度：按普通水表规格尺寸设计
●测量周期：默认3秒，1～31秒用户可选。
●适用温度：环境温度-40℃～80℃(LCD显示器-25℃～60℃)
●精确度：±1%、±2%、±3%可选
●重复性精度：优于±0.5%
●传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
●防护等级：IP68，压铸铝仪表壳，水下2米正常工作
●接口输出：RS232、RS485标准配置
4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
●供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作
有源4-20mA供电(两线制)，无需电池即可正常工作
RS232输出时主机切电工作，无需电池即可正常工作
RS485输出时需要外加5V电源，无需电池即可正常工作
JD-BYW型超声波水表性能参数：
|
项 目
|
性 能 参 数
|
|
测量介质
|
水、海水、酸碱液等较纯净的单相液体
|
|
额定压力
|
1.6MPa
|
|
显示方式
|
俯视、平视可选
|
|
累积流量
|
具有正、负双向流量累积器
|
|
测量准确度
|
单声道
|
双声道
|
|
2级
|
1级
|
|
信号输出
|
4～20mA电流环输出
|
|
累积脉冲输出
|
|
数据接口
|
RS232; RS485;
M-BUS(可选)
|
|
显示内容
|
累积流量、瞬时流量、运行时间、日期、时钟等。
|
|
供电方式
|
高能锂电池(可工作6年以上)、
直流电源、电流环、M－Bus、
RS232窃电
|
|
数据存储
|
可存储前18～35个月的历史数据(月累积量、工作时间等)，断电后数据不丢失。
|
|
环境温度
|
-25℃～55℃(表头)
|
|
介质温度
|
0．1℃～50℃
|
|
公称直径
|
DN15～DN300
(长度与旋翼式或螺翼式水表相同)
|
|
防护等级
|
IP68
|
流 量 范 围 ：
|
公称直径
(mm)
|
Q4
最大流量
|
Q3
常用流量
|
Q2
分界流量
|
Q1
最小流量
|
始动流量
|
累计流量
|
|
(m3/h)
|
最大读数(m3)
|
最小读数
(m3)
|
|
15
|
2
|
1.6
|
0.026
|
0.016
|
0.002
|
99999999
(1亿)
|
0.0001
|
|
20
|
3.1
|
2.5
|
0.04
|
0.025
|
0.002
|
|
25
|
5
|
4
|
0.06
|
0.04
|
0.004
|
|
32
|
13
|
10
|
0.16
|
0.1
|
0.01
|
|
40
|
20
|
16
|
0.26
|
0.16
|
0.012
|
|
50
|
78.78
|
63
|
0.33
|
0.13
|
0.013
|
|
65
|
100
|
80
|
0.63
|
0.2
|
0.02
|
|
80
|
单声道
|
125
|
100
|
1.6
|
1.0
|
0.08
|
|
双声道
|
125
|
100
|
0.63
|
0.25
|
0.025
|
|
100
|
单声道
|
200
|
160
|
2.56
|
1.6
|
0.13
|
|
双声道
|
200
|
160
|
1.0
|
0.4
|
0.04
|
|
125
|
单声道
|
250
|
200
|
3.2
|
2
|
0.2
|
|
双声道
|
250
|
200
|
0.8
|
0.5
|
0.05
|
|
150
|
单声道
|
312.5
|
250
|
4
|
2.5
|
0.25
|
|
双声道
|
312.5
|
250
|
2.5
|
1.0
|
0.1
|
|
200
|
单声道
|
500
|
400
|
6.4
|
4
|
0.4
|
|
双声道
|
500
|
400
|
4
|
1.6
|
0.16
|
|
250
|
单声道
|
788
|
630
|
10.0
|
6.3
|
0.63
|
|
双声道
|
788
|
630
|
6.24
|
3.9
|
0.39
|
|
300
|
单声道
|
1250
|
1000
|
16
|
10
|
1
|
|
双声道
|
1250
|
1000
|
10
|
6.25
|
0.625
|

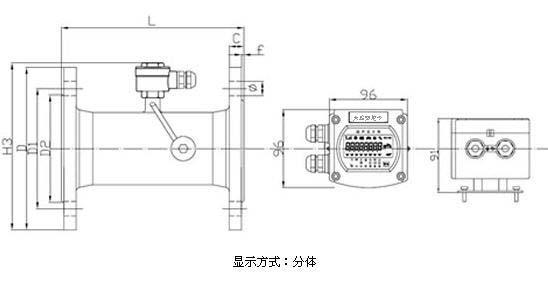

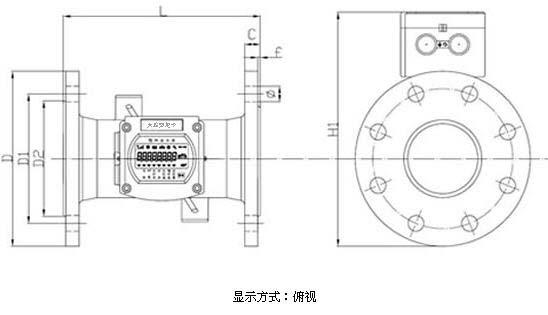

水表尺寸
|
公称
直径
DN
|
等同旋翼式水表长度L
|
等同螺翼式水表长度L
|
法兰
外径
D
|
螺栓孔中心圆直径D1
|
螺栓孔径×数量
Φ×n
|
密封面
|
法兰
厚度
C
|
高度
|
压力(MPa)
|
|
D2
|
f
|
H1
|
H2
|
H3
|
|
50
|
280
|
200
|
165
|
125
|
18×4
|
99
|
3
|
20
|
234
|
255
|
172
|
1.6
|
|
65
|
|
200
|
185
|
145
|
18×4
|
118
|
3
|
20
|
254
|
275
|
192
|
1.6
|
|
80
|
370
|
225
|
200
|
160
|
18×4
|
132
|
3
|
20
|
268
|
289
|
206
|
1.6
|
|
100
|
370
|
250
|
220
|
180
|
18×8
|
156
|
3
|
22
|
287
|
308
|
225
|
1.6
|
|
125
|
|
250
|
250
|
210
|
18×8
|
184
|
3
|
22
|
315
|
336
|
253
|
1.6
|
|
150
|
500
|
300
|
285
|
240
|
22×8
|
211
|
3
|
24
|
345
|
366
|
285
|
1.6
|
|
200
|
|
350
|
340
|
295
|
22×12
|
266
|
3
|
24
|
403
|
424
|
341
|
1.6
|
|
250
|
|
450
|
405
|
355
|
26×12
|
319
|
3
|
26
|
462
|
483
|
405
|
1.6
|
|
300
|
|
500
|
460
|
410
|
26×12
|
370
|
4
|
28
|
516
|
537
|
460
|
1.6
|
注：连接法兰按国家标准：GB2555—81
表2、小口径水表尺寸
|
公称直径DN
|
等同旋翼式水表长度L
|
等同螺翼式水表长度L
|
压力(MPa)
|
|
15
|
165
|
G3/4”B
|
4.0
|
|
20
|
195
|
G1”B
|
4.0
|
|
25
|
225
|
G1/4”B
|
4.0
|
|
32
|
230
|
G1/2”B
|
4.0
|
|
40
|
245
|
G2”B
|
4.0
|
|
