JD-TDS-100B插入式超声波流量计

JD-TDS-100B 插入式超声波流量计

■ 概述

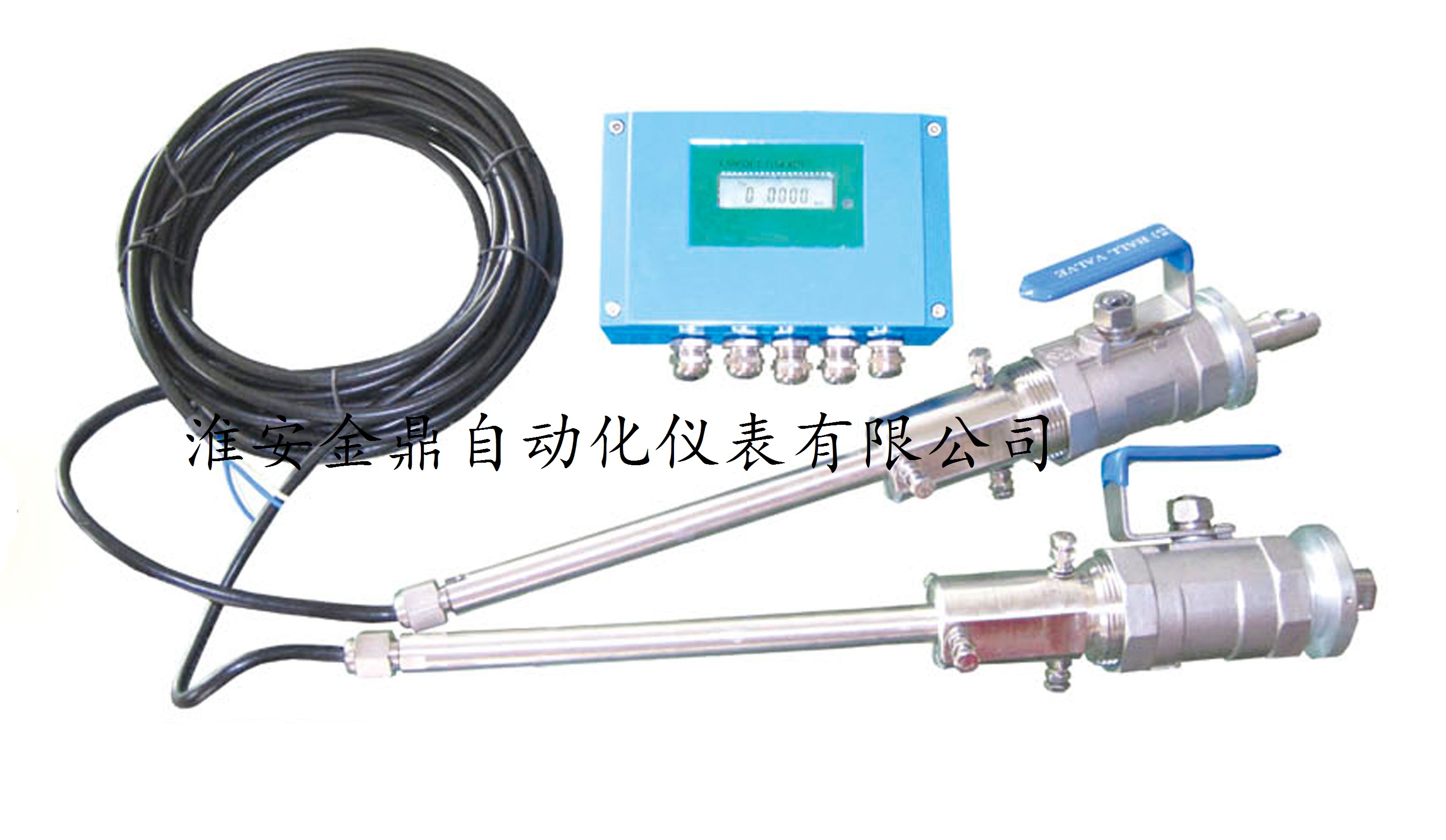

插入式超声波流量计：JD-TDS-100B 可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

外夹式超声波流量计：JD-TDS-100

能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装，安装时不损坏管路。

管段式超声波流量计：JD-TDS-100G

需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

■ 转换器

转换器分为三种型式：壁挂式转换器盘装式转换器一体式转换器

◇ 转换器外观结构

◇ 转换器外形尺寸和安装方法

壁挂式转换器

壁挂式转换器(打印机，GPRS/GSM)

盘装式转换器

一体式转换器

■ 传感器

传感器分为三种型式：插入式传感器外夹式传感器管段式传感器

◇ 传感器外观结构


插入式传感器重量：0.7kg/支		外夹式传感器重量：0.2kg/支		单声道管段式传感器重量：见数据表		三声道管段式传感器重量：见数据表

◇ 传感器的外形尺寸和安装方式

插入式传感器外形尺寸和安装方式

外夹式传感器外形尺寸和安装方式


适用管径DN80-2000mm		适用管径DN20-65mm

管段式传感器外形尺寸和安装方式

管段式传感器数据表

内径(mm)		重量(kg)	安装长度L(mm)	法兰尺寸(mm)
内径(mm)		重量(kg)	安装长度L(mm)	D	D0	N x A
单声道	20	7.8	280	110	79.5	4 x 16
	25	8.2	280	110	79.5	4 x 16
	32	9.5	280	120	89.0	4 x 16
	40	10.1	280	120	89.0	4 x 16
	50	12.2	280	150	120.5	4 x 20
	65	14.5	280	180	139.5	4 x 20
	80	17.5	280	190	152.5	4 x 20
	100	19.2	280	230	190.5	4 x 20
单声道三声道	125	19.6	290	255	216	8 x 22
	150	25.1	310	280	251.5	8 x 22
	200	40.8	340	345	298.5	8 x 22
	250	61.0	370	405	362.0	12 x 26
	300	89.2	410	485	432.0	12 x 26
	350	97.2	440	535	476.0	12 x 30
	400	102.3	480	600	540.0	16 x 30
	450	113.5	510	635	578.0	16 x 33
	500	147.8	550	700	635.0	20 x 33
	600	211.5	620	815	749.5	20 x 36
	700	331	690	915	850	24 x 36
	800	489	750	1046	970	24 x 40
	1000	810	890	1288	1200	28 x 44
	1200	1280	1030	1522	1434	32 x 44
	1400	1805	1160	1778	1670	32 x 48
	1600	2301	1290	1982	1874	36 x 48
	1800	3205	1430	2236	2114	36 x 52
	2000	4089	1560	2446	2324	40 x 52

■ 技术参数

	插入式超声波流量计		管段式超声波流量计		外夹式超声波流量计
管径范围(mm)	DN80～4000		DN20～2000		DN20～4000
流速范围(%)	0.01～12
准确度(%)	单声道	三声道	单声道	三声道	1.5
准确度(%)	1.0	0.5	1.0(校正0.5)	0.5	1.5
测量液体	水、河水、海水、石油、化学液体等均质液体
管道材质	金属(如碳钢、铸铁、不锈钢、铝等)非金属材料(如PVC，有机玻璃等)
管衬材质	玻璃钢、砂浆、橡胶等
信号输出	1.4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2.累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3.RS-485：光电隔离，波特率可选择，传输距离大于1.6km。 4.打印机：RS-232串口模式。打印机为选配件。
键盘	4 x 4 汉字键盘或 1 x 4 英文键盘
显示器	2 x 10 汉字显示或 2 x 16英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、供回水温度。
数据存贮	可储存前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45 ℃(特定环境请说明) 传感器：-30～+60 ℃(常温型) -30～+160 ℃(高温型)
传感器材质	不锈钢和陶瓷		不锈钢和普通碳钢		常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于2.5MPa		DN20～700mm小于2MPa DN800～2000mm小于1MPa		与管内压力无关建议不浸水工作
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
防爆等级	[Exib]IIBT6
传感器电缆长度	小于400m		小于400m		小于300m
传感器电缆型号	SEYV-75-2(直径7mm)
工作电源	AC220V ± 10% ，DC12～36V ，功率0.5W
转换器外形尺寸	壁挂式：213 x 185 x 107mm 盘装式：16 x 80 x 250mm 一体式：185 x 140 x 100mm
传感器外形尺寸	220x20(杆部)x50(连接部)mm		见管段传感器数据表		60x40x35mm
转换器重量	壁挂式：1.2kg 盘装式：0.8kg 一体式：1.4kg
传感器重量	0.7kg/支		见管段传感器数据表		0.2kg/支
热量测量功能	测量供热、热损耗、入口温度、出口温度。
