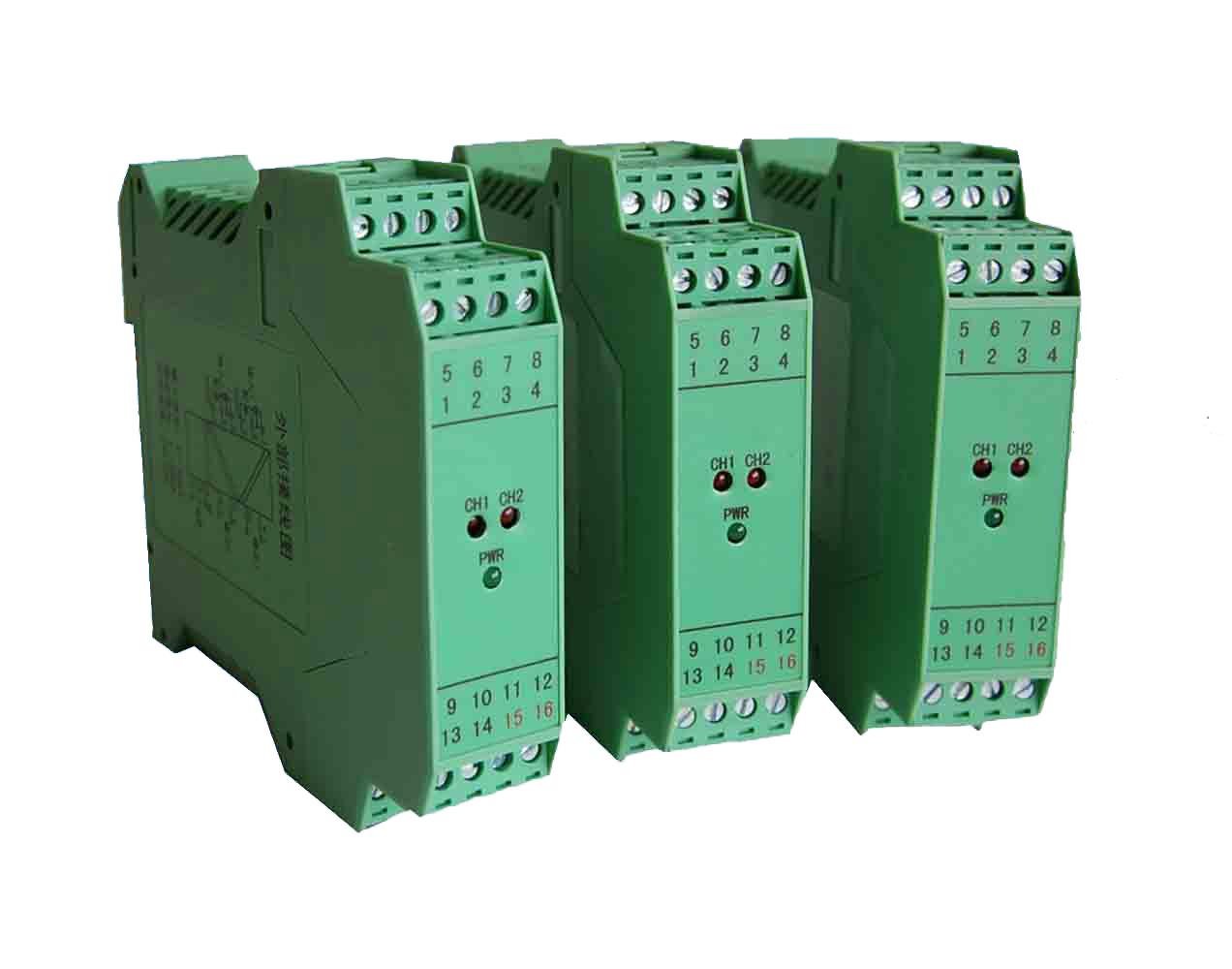

JD-WB智能温度变送器

概 述

输入单路或双路热电阻、热电偶信号，变送输出隔离的单路、双路最高三路的线性的电流或电压信号。在输入、输出和电源之间提供了电气隔离。

特 点

● 对输入信号中的高、低频干扰信号提供硬件和软件上的抑制和处理。

● 在大功率变频控制系统体能保持可靠性能。

● 专用芯片的强大功能对信号进行数字化自动/手动调校，无须辅助外部零点和满度电位器，自动动态校准零点，同时对信号进行自动补偿。

● 通过通讯和JD-1001操作器连接，可在线观测输入输出值。

显 示

五芯通讯接口

用于通过专用数据线和HZBC-1001操作器通讯连接

Power：电源状态指示灯（通电长亮）

通讯状态指示灯（通讯闪烁）

故障状态指示灯（故障闪烁）

ALM1：第一路报警，满足报警条件时，指示灯长亮

ALM2：第二路报警，满足报警条件时，指示灯长亮

输入输出信号故障状态下，指示灯闪烁。

主要技术指标

系统准确度：±0.2%×F·S/℃

温度漂移：≤0.0015% F·S/℃

工作温度：工业级标准 -10～+55℃

输入阻抗：电源：100Ω；电压：500KΩ

电流输出允许外接的负载阻抗：4～20mA输出时≤500Ω；0～10mA输出时≤1KΩ，需要更大的负载请另附说明。

电压输出时的内部阻抗：250Ω±1KΩ

输入/输出/电源/通讯/双路间绝缘强度：≥2500V.ac

储运环境温度:-40～+80℃

供电电源：交流：AC 85V～260V

直流：DC 18V～36V（反接保护）

通讯接口：RS232或RS485

外形尺寸：宽×高×深（mm）：22.5×100×115

净 重：170～220g

选型方法
