JD-SPD智能配电器
概 述
智能配电器为传感器等需供电的一次仪表提供电源回路,并可同线测量一次仪表的各种输出信号,在经过仪表处理后,变松输出相互隔离的单路、双路、三路、最高四路线性的电流或电压信号。输入、输出和电源之间提供电气隔离。
特 点
● 对输入信号中的高、低频干扰信号提供了硬件和软件上的抑制和处理。
● 在大功率变频控制系流中能保持可靠性能。
● 无需借助外部零点和满度电位器,可对信号进行数字化/自动/手动调校。同时对输入信号进行自动补偿。
● 利用通讯和智能操作器连接,可在线观测输入输出值。
● 可与单元组合仪表及DCS、PLC等系统配套使用,可广泛应用于油田、石化、电力、制造、冶金等各类复杂的工控环境。

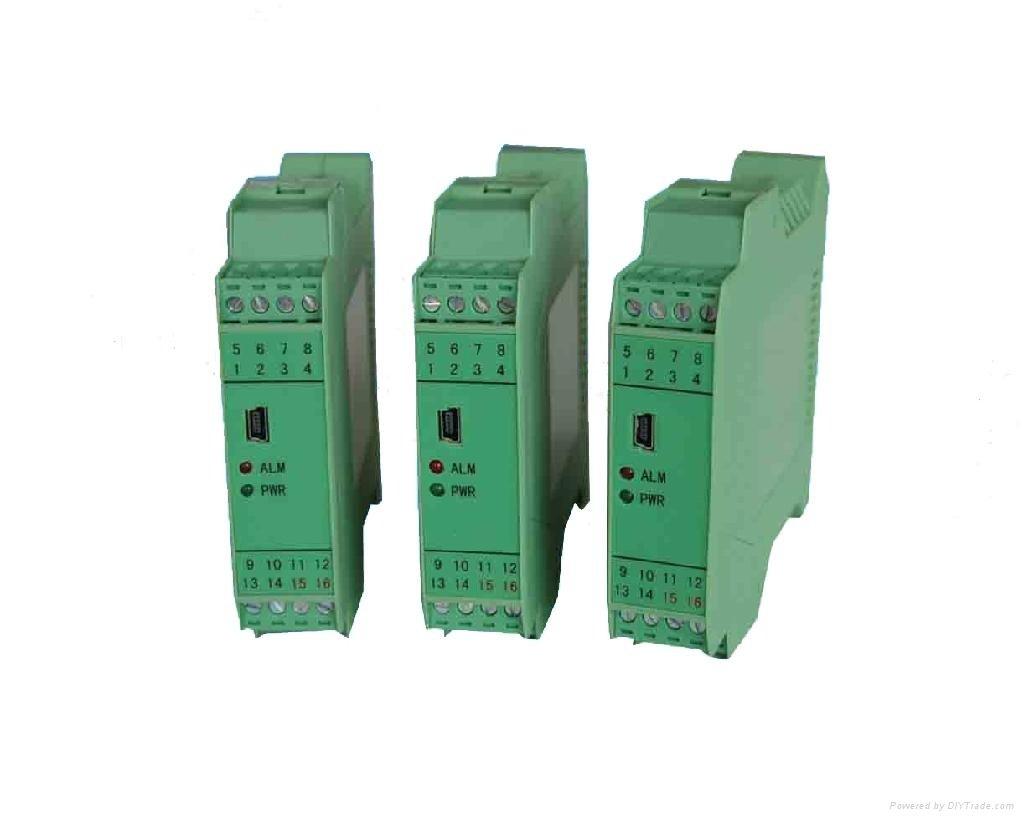

面板显示
五芯通讯接口
用于通过专用数据线和智能操作器通讯连接
Power:电源状态指示灯(通电长亮)
通讯状态指示灯(通讯闪烁)
故障状态指示灯(故障闪烁)
ALM1:第一路报警,满足报警条件时,指示灯长亮
ALM2:第二路报警,满足报警条件时,指示灯长亮
输入输出信号故障状态下,指示灯闪烁。
主要技术指标
系统准确度:±0.2%×F·S/℃
温度漂移:≤0.0015% F·S/℃
工作温度:工业级标准 -10~+55℃
输入阻抗:电源:100Ω;电压:500KΩ
电流输出允许外接的负载阻抗:4~20mA输出时≤500Ω;0~10mA输出时≤1KΩ,需要更大的负载请另附说明。
电压输出时的内部阻抗:250Ω±1KΩ
输入/输出/电源/通讯/双路间绝缘强度:≥2500V.ac
储运环境温度:-40~+80℃
供电电源:交流:AC 85V~260V
直流:DC 18V~36V(反接保护)
通讯接口:RS232或RS485
外形尺寸:宽×高×深(mm):22.5×100×115
净 重:170~220g
选型方法
型 谱 |
说 明 |
|||||||
JD-SPD |
|
|
|
|
|
|
|
智能配电器 |
输入回路 |
R1 |
|
单输入 |
|||||
R2 |
双输入 |
|||||||
第一路输入 |
|
S1 |
|
4~20mA |
||||
S2 |
1~5V |
|||||||
S3 |
0~10mA |
|||||||
S4 |
0~5V |
|||||||
第二路输入 |
|
D1 |
|
4~20mA |
||||
D2 |
1~5V |
|||||||
D3 |
0~10mA |
|||||||
D4 |
0~5V |
|||||||
第一路输入 |
|
CS1 |
|
4~20mA |
||||
CS2 |
1~5V |
|||||||
CS3 |
0~10mA |
|||||||
CS4 |
0~5V |
|||||||
第二路输入 |
|
CD1 |
|
4~20mA |
||||
CD2 |
1~5V |
|||||||
CD3 |
0~10mA |
|||||||
CD4 |
0~5V |
|||||||
第三路输入 |
|
CT1 |
|
4~20mA |
||||
CT2 |
1~5V |
|||||||
CT3 |
0~10mA |
|||||||
CT4 |
0~5V |
|||||||
供电方式 |
|
D |
直流24V |
|||||
|
默认交流220V |
为压力变送器等需要现场供电的一次仪表提供电源回路,同时测量该一次仪表输出的电流信号,并经运算、干扰抑制等处理后,变送输出隔离的单路或双路电流/电压信号,并提高输入、输出、电源之间的电气隔离性能。可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特点 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
全智能、数字化、可编程; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术参数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
系统传输准确度:±0.5%×F.S(可订制±0.2%) 冷端温度补偿准确度:±1℃(预热时间30分钟) 输入阻抗:电流--100Ω;电压--500KΩ 电流输出允许外接的负载阻抗:4—20mA,0~350Ω;0—10mA,0~700Ω 电压输出时的内部阻抗:250Ω 输入、输出、电源、通讯之间绝缘阻抗:不小于100MΩ 输入/输出/电源/通讯/双回路之间绝缘强度:直流DC2000V/分钟,交流AC1500V/分钟 输入信号故障时的输出状态设置:输出状态有跟随方式、报警方式、保持方式三种状态可设置。 通讯接口:RS485 通讯协议:标准MODBUS协议 通讯距离:RS485—节点数(不加中继时),距离≤1000米(波特率9600dps时) 编程及校准:现场手持式中文编程器--可对本仪表进行功能编程及计量校准,大屏幕全中文菜单,功能齐全,操作方便;简易型编程器--单行液晶菜单操作,可在现场对仪表进行功能设置,使用及携带灵活,由于本产品采用数字化结构,并采取了环境温度自补偿、零点自动校准等先进技术,因此可长年保证准确度在规定范围内,不需频繁校准。 面板指示:PWR--电源指示灯(绿色);ALM--输入信号报警指示灯(红色);输入信号故障时闪烁;输入信号超量程时长亮。 工作环境:安装位置不得有强烈振动,以及来自信号端、电源端及空间不得超过IEC61000-4-4-1995中第三类工业现场电磁干扰的强度,并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。 温度漂移:<0.005%F.S/℃ 工作环境温度:-10—+55℃ 供电电源:直流,DC24V±10%;交流,AC95~265V 输入功率:1.39~2.58W(与型号有关) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形尺寸/安装方法 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形尺寸:宽×高×深:22.5×100×115mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
选型 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、配电器选型 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2、输出类型表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3、输入类型 直流电流:4~20mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
选型举例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、JD-WS-201DL20-(4-20mA)-W-B; 含义:一路4-20mA(带配电)输入,一路4-20mA变送输出,DC24V供电,测量精度0.2%FS。 2、PN-WS-202DL22-(4-20mA)-T; 含义:二路4-20mA(带配电)输入,二路4-20mA变送输出,AC90-265V供电,测量精度0.5%FS。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

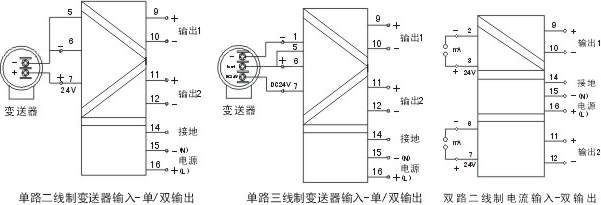

接线图 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
