JD-TGF-3000插入式热式气体质量流量计

产品编号:插入式热式气体质量流量计 规格型号:JD-TGF-3000 产品品牌:金鼎仪表 计量单位: 上架日期:2013-04-07 15:28 浏览次数:
商品介绍

 JD-TGF-3000插入式热式气体质量流量计



JD-TGF-3000插入式热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、T2恒定的温度差,T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。

    P/△T=K1+K2 f(Q)K3

    K1、K2、K3是与气体物理性质有关的常数。







    用         点



●  氧气、氮气、氢气、氯气及多组分气体测量。   ●  测量气体质量流量,无需温度、压力补偿。

●  高炉煤气、焦炉煤气测量。                            ●  量程比大,测量流速范围:0.1Nm/s120Nm/s

●  烟道气测量。                                             ●  无压力损失,适用已知截面积的任意形状管道。

●  沼气、水处理中的曝气和氯气测量。               ●  耐腐蚀型传感器,适合测量腐蚀性气体。

●  压缩空气测量。                                         ●  插入式传感器可以在线安装和维护。

●  天然气,液化气,火炬气,等气体流量测量      ●  全量程段的专家算法,保证了测量的准确度。适于贸易结算或气体检漏

●  电厂高炉的一次风、二次风流量测量

●  矿井下通风或排风系统流量测量

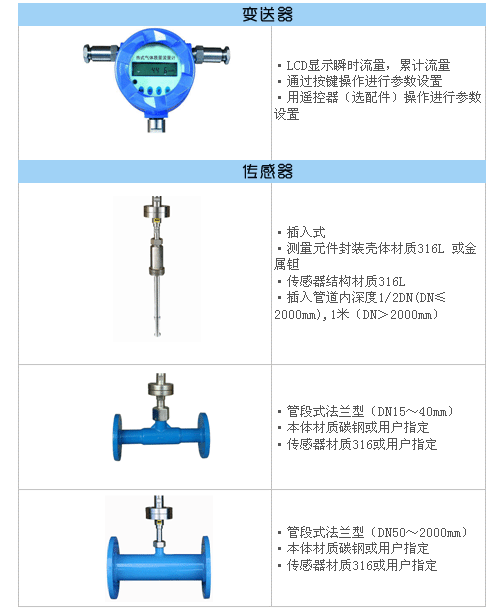

   产品型式

    热式气体质量流量计由一体式流量变送器、流量传感器组成。按流量传感器的型式分为:插入式和管段式热式气体质量流量计。

插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 1/2   寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,最后将传感器安装在阀门上并将传感器插入到管内中心(DN2000mm),当DN2000mm时,插入深度1m







    如果管道材质不能焊接(如铸铁、PVC、玻璃钢、水泥等),可以用我公司生产的专用卡具,将传感器固定在管道上。插入式传感器适用管道直径:DN506000mm(更大管径订货时说明)。

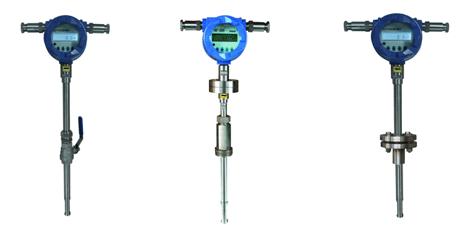

                   普通型插入式           防爆型插入式             普通型插入式法兰连接





管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径:DN152000mm

  传感器材质为不锈钢,管道材质为碳钢或不锈钢,特殊材质订货时说明。

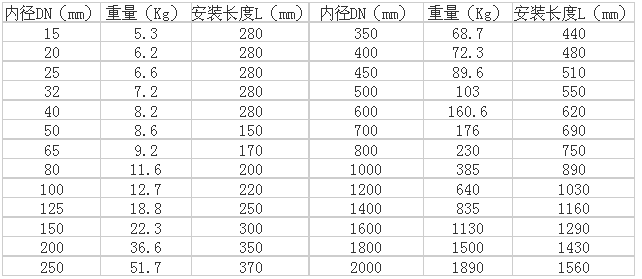

                                   管段传感器尺寸表(法兰连接)

(法兰标准GB/T9119-2000或用户指定)

    一体式转换器

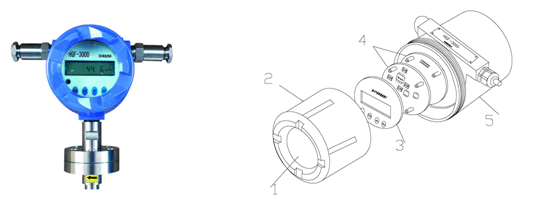

 外壳材料:压铸铝                         1,视窗  2,前盖  3,显示液晶和按键

防护等级:IP67                           4,电路板  5壳体



●  内置MENU(菜单)、CUS(光标移动)、UP(数值增加)、ENT(确认)四个按键,用于参数的设定。

●  液晶显示器:8位字段式+24位提示符。

●  测量显示:质量流量(Nm3/h)、标况体积流量(Nm3/h)、累计流量、北京时间、累计运行时间。

●  瞬时流量最大显示值:999999.9

●  累计流量最大显示值:99999999×103

●  信号输出:420mARS-485   MODBUS协议

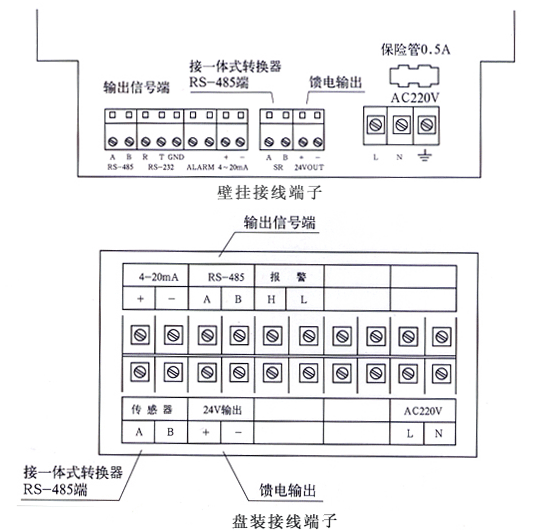

接线图示



供电:AC180-240V 50Hz

     LN任意接入

信号输出:4-20mA RS-485MODBUS

保险管(FUSE):0.5AΦ5×20mm



供电:DC24V  1A

信号输出:4-20mA RS-485MODBUS

自恢复保险:2A

贴片3mm



在不方便打开外壳进行参数设置时,可以用遥控器(选配件)对仪表参数进行设置。遥控器按键和流量计按键相对应





















    分体式转换器

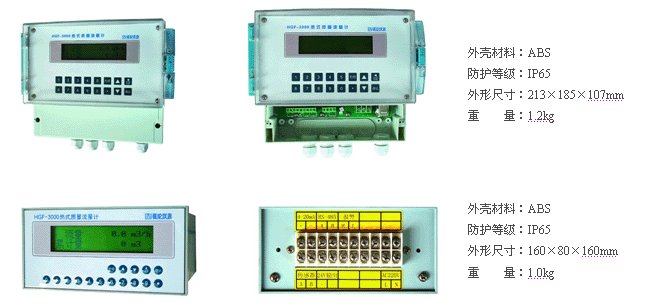

    为更方便远距离的观测数据和设定参数,可另外选用分体转换器。分体转换器有壁挂式和盘装式两种。







  2×8键盘,2×10位全中文字符液晶

  显示,菜单式操作。

  与一体式转换器的通讯模式为RS-485

  可远距离对一体式转换器进行参数设置。

 显示质量流量(Nm3/h)、标况体积流量(Nm3/h)、 累计流量、北京时间、累计运行时间。

 瞬时流量最大显示值:999999.9

 累计流量最大显示值:999999999

 信号输出:420mARS-485MODBUS协议

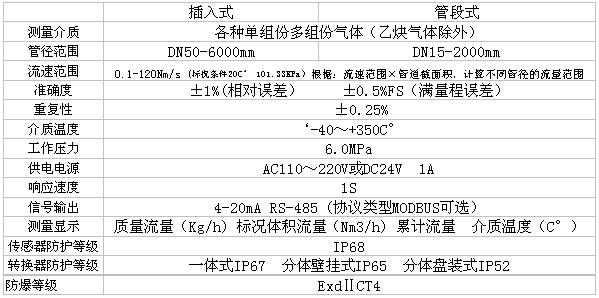

   技术参数



   选型编码

●       热式气体质量流量计

型号

规格代码

               说明

JD-TGF-3000



        热式气体质量流量计



传感器型式

0…………………………………

1…………………………………

0F…………………………………

1F…………………………………

插入式(与管道连接方式默认为螺纹连接)

管段式(法兰连接,法兰标准默认为国标)

防爆型插入式(与管道连接方式默认为螺纹连接)

防爆型管段式(法兰连接,法兰标准默认为国标)

介质名称

-

填写介质名称 如:空气,氮气,烟气等

    管道尺寸

-

填写圆管道内径,方管:边长×边长  单位 mm

 管道材质

-

填写:碳钢、不锈钢、PVC

介质温度

1……………………

2……………………

适用介质的温度范围:-40+150C°

适用介质的温度范围:-40+350C°

供电电源

1……………………

2……………………

DC24V

AC220V



输出信号

1…………………

2…………………

4-20mARS-485

基于RS-485MODBUS协议

最大流量

-

流量单位:Nm3/h (如单位为Kg/h,文字说明)

例如: JD-TGF-3000-空气-800-碳钢-211-7500

     表示:插入式热式气体流量计,被测介质空气,管道内径800mm,管道材质为碳钢,介质最高温度不超过350C°,供电DC24V,输出4-20mA,最大流量7500Nm3/h

●       分体转换器选型编码

型号

规格代码

               说明

JD-TGF-3000







安装型式

B…………………………………

P…………………………………

壁挂式安装

盘装式安装

电缆长度

-

与一体式转换器布线距离,单位 m

●       流量计附件定购编码

附件名称

功能说明

订购编码

安装卡具

用于插入式流量计不可焊接管道的材

如:铸铁、PVC

KJ-管周长(mm

气体整流器

当流量计安装点直管段长度不能满足要求时安装气体整流器,用于改善气体流动状态

JD-TGF-3000-DN* * * *mm

遥控器

在不方便打开外壳进行参数设置时选用,如防爆环境。

YK-100





 如果您对以上的选型编码不熟悉,可以填写“产品订货规格表”由我们给您选型



热式气体质量流量计产品订货规格表

订货单位



联系人



地址



邮箱



电话



传真



1

被测气体



介质标况密度(Kg/m3



2

气体组分(%)





3



工艺参数

单位

最小

常用

最大

流量









操作温度









操作压力









4

圆管内径(mm



圆管外经



方管内经(mm

X

方管外经

X

5

传感器安装形式

  插入式 (大于DN50mm

□ 管段式

转换器安装形式

  一体式

□ 分体式

6

现场安装示意图









7

输出信号

□ 电流(4~20mA)

□ RS-485

8

防爆要求

□ 是

□ 否

9

电源要求

□ 24VDC

□ 220VAC

10

气体清洁度





粉末



其他



11

特殊应用要求



注:带 * 必需要填写

   流量计安装

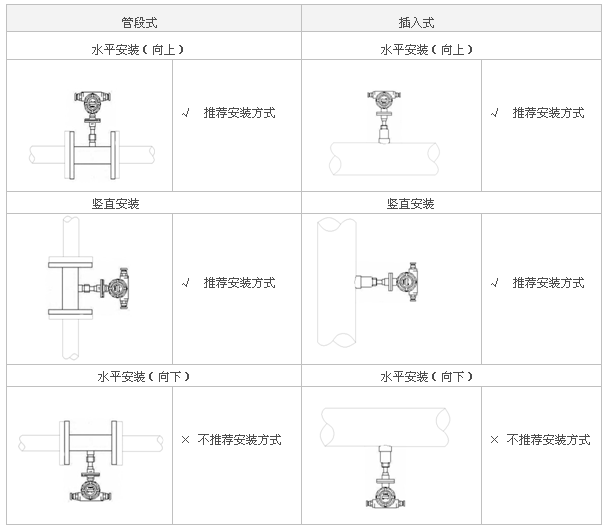

● 流量计可以在水平、 垂直或倾斜管道上安装,在管道圆周方向上可任意角度安装,但要考虑操作、维护的方便。对于较脏或潮湿气体,为了减少对传感器污染的可能性,建议水平安装(向上)流量计。传感器的安装位置要避开管道最低处,防止管道内积水使流量计无法正常工作



●    直管段要求前5D,后3D。当安装气体整流器或气体流速低于30m/s时,可以前3D,后2D

●   防爆区域禁用明火或不可焊接材质的管道,可以采用专用卡具,将传感器固定在管道上,防爆区域用手动钻打孔,安全区域用电动钻孔工具。

●   传感器外壳上的箭头指向“→”要与气体的流动方向相同。传感器的插入方向与气体流动方向垂直

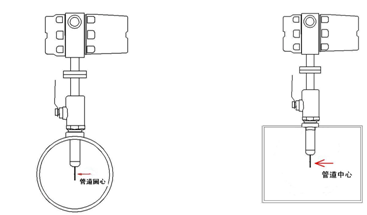

●   传感器插入深度

当管内径DN2000mm时,传感器插入到圆心。  当管内径DN2000mm时,传感器插入深度1m

                                  圆管道                               矩形管道

●   管道温度较高时,尽量避开热气流,必要时在管道加装保温层,使一体式转换器的工作环境温度低于60

●   当一体式转换器选用DC24V供电时,要考虑电缆的电压降,应保证一体式转换器接线端的电压为24V±10%

●   如果转换器安装在室外,需加装仪表箱避免雨淋、日晒。

●   禁止安装在强烈振动的场合。

●   不要和变频器、电焊机等污染电源的设备共用一个交流电源,必要时为转换器加装净化电源。

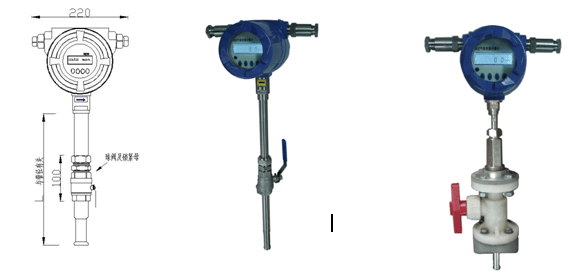

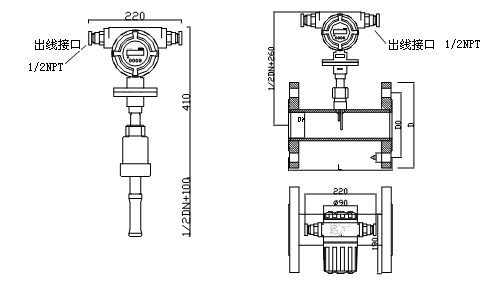

    防爆型流量计外形尺寸

                                     插入式                 管段式



           普通型插入式流量计外形尺寸              防腐型插入式流量计外形
