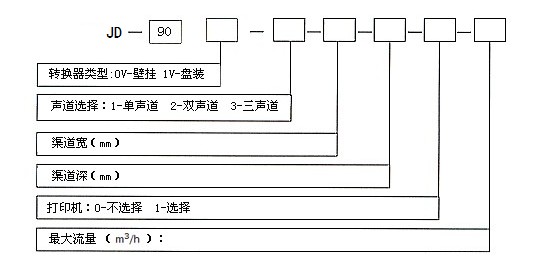

JD--900V速度面积式明渠流量计

概述

JD-900V系列速度面积式明渠流量计是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据国家《速度式流量计》检定规程JJG198-1994。

◆   应 用           ◆   特 点

●  城市供水引水渠                                 ●  对渠道的截面形状、尺寸无特殊要求。

●  污水治理流入和排放渠                         ●  可以不停水安装、维护。

●  工矿企业化工液体、废水排放渠道           ●  不阻流，无水头损失。

●  水利工程和农业灌溉用渠道                   ●  渠道的截面较大时采用多声道测速，实现高精度测量。

●  泄洪闸门流量测量                              ●  可测量正、反两个方向的流量和流速。

                                                        ●   测量范围大，准确度高。

   ●  可用于槽堰式或其他方式明渠流量计的标定设备。

◆   工作原理

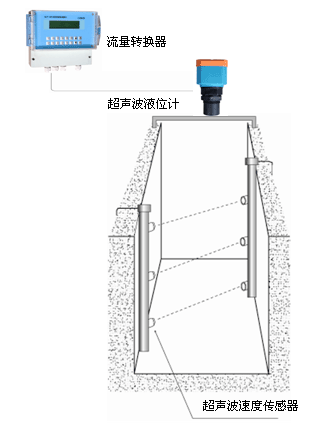

采用超声波速度差法（超声波在液体流动方向和相反方向的传播而引起的速度差）测量液体平均流速V，液位计测量液位深度H，当渠道截面形状、尺寸确定后，就可计算出渠道内液体流量Q。Q = V × H × S(H)，S(H) 为液位深度与水流截面积的函数关系式。

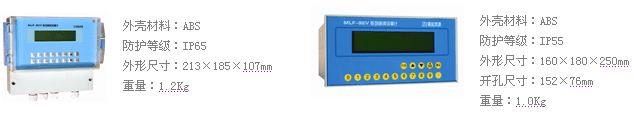

●    流量转换器

● 通过发射和接收超声波信号，采用超声波速度差法原理测量液体流速。

● 接收液位计信号，依据设定的液位量程计算液位深度。

● 根据菜单设定的渠道的截面形状、尺寸，计算液体瞬时流量、累计流量

● 中文显示和中文操作菜单

● 数据记录与存储

  可查询前720小时，前365天，前36个月和前十年的流量数据。

● 信号输出

  4～20mA, 累计量脉冲，RS-485，可接入（或嵌入）GSM/GPRS模块实现无线数据传输，可配接打印机。

●    超声波速度传感器

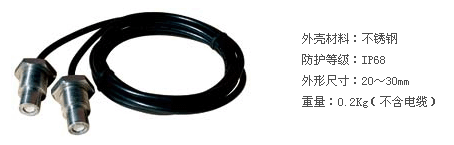

超声波速度传感器是实现声电相互转换的器件。当受到电脉冲激励时产生声波，受到声波激励时输出电信号。单声道为两只传感器，双声道为四只传感器，三声道为六只传感器。传感器固定在支架上，浸入水中。我公司的陶瓷型超声波速度传感器，耐摩擦、耐腐蚀、长寿命可长期浸水工作。

●    液位计

●     超声波液位计

采用超声波回声测距法测量液位，该液位计为智能型非接触式液位测量仪表。具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。液位计固定安装在渠道水位观测点上方。探头发射面垂直对准水面。

电源:DC24V

输出:4～20mA(四线制)、RS485

量程:0～2m,0～5m，0～10m，0～15m

控制:二路继电器

准确度:0.25%

环境温度:-25℃～-55℃

防护等级:IP67

分辨率:1mm

显示方式:16位×2 LCD背光

耐腐型一体化液位计

安装开孔尺寸 68mm

外壳材料：高强度工程尼龙（PA6 GF30）

●     静压式液位计

静压式液位计由压敏元件、不锈钢外壳、连接电缆组成。当液体密度一定时，液位高度与液体压力成正比，测出液体压力便可计算得到液位高度。

测量范围： 0～2m，0～5m ，0～10m， 0～100m（电缆式）

准度等级： 0.5%

介质温度：-10℃～70℃

供电等级DC 16～32V

信号输出： 4～20mA（两线制）

防护等级：IP68

外壳材料：不锈钢

超声波液位计不与被测液体接触，适合测量污水、腐蚀性液体。静压式液位计浸入被测液体，适合测量较纯净的固体颗粒较少的水质。

●    机械部件

横跨梁、传感器支架是用于固定超声波速度传感器和液位计，当水流冲击时传感器不会晃动。横跨梁的材质一般为槽钢、工字钢，支架材质为不锈钢。横跨梁、支架的结构形式及尺寸要根据现场具体情况而定。结构要考虑牢固，风吹和水流冲击不能摇动。

●    安 装

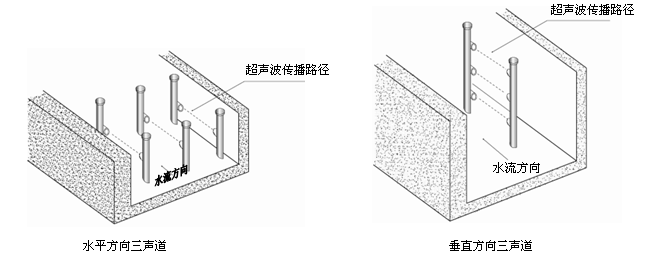

●    超声波速度传感器的安装

    超声波速度传感器要安装在直渠道部分，直渠道的长度应大于渠宽的3倍以上。

●    Z方式

每一对传感器的连线与水流方向的夹角为300。

●   直线方式

每一对传感器的连线与水流方向的夹角为0。

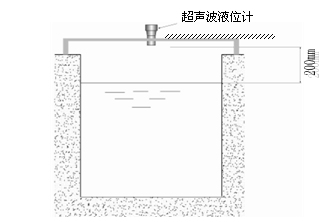

 ●    液位计的安装
