JD-LWQ-2气体涡轮流量计

产品编号:气体涡轮流量计 规格型号:JD-LWQ-2 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-11 15:36 浏览次数:
商品介绍

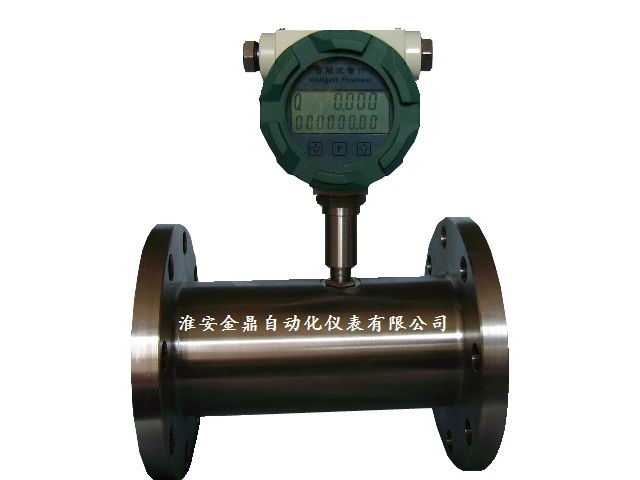

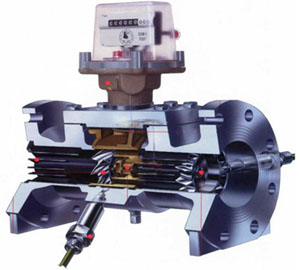

 JD-LWQ-2气体涡轮流量计





一、概 述
        JD-LWQ型气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
二、产品特点
   ·优质合金涡轮,具有更高的稳流和耐腐蚀作用
   ·进口优质专用轴承,使用寿命长
   ·计量室与通气室隔绝,保证了仪表的安全性
   ·流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
   ·仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65
三、仪表分类
    1.按仪表功能分类HWQ系列气体涡轮流量计可分为3大类,即:
       气体涡轮流量传感器/变送器
       智能一体化气体涡轮流量计
       智能温压补偿一体化气体涡轮流量计
    2.功能说明



■ 气体涡轮流量传感器/变送器
  该类涡轮流量计产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
按照不同的输出信号,该类产品可分为JD-LWQ-N-□型和JD-LWQ-A-□型
  JD-LWQ-N-□型 JD-LWQ-A-□型
显示方式 无现场显示 无现场显示
信号输出 三线制脉冲输出,高电平≥8V,低电平≤0.8V 工况4-20mA
供电电源 12或24VDC 24VDC
防爆等级 ExdIIBT6 ExdIIBT6
应用场合:可作为工况流量信号的采集仪表,将流量信号远传至上位机

■智能一体化气体涡轮流量计
  一体化智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为JD-LWQ-B-□型和JD-LWQ-C-□型。
  JD-LWQ-B-□型 JD-LWQ-C-□型
显示方式 同时显示工作状态下的瞬时流量、
总累积流量
同时显示工作状态下的瞬时流量、
总累积流量
信号输出 工况4-20mA、工况脉冲
供电电源

3V锂电池供电
(连续适用4年以上)
24VDC外供电
防爆等级 ExdIIBT6 ExdIIBT6

应用场合:
1.在温度、压力相对稳定的工况现场,作为工业控制仪表
2.在温度、压力相对稳定的工况现场,用户可根据仪表示值气体方程自行运算到标况流量。

■智能温压补偿一体化气体涡轮流量计
     JD-LWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪,通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿,自动进行压缩因子修正,然后将标准状态下的体积流量直观的显示出来。

※标准状态流量(标况流量):指在20℃、生活大气压下的气体流量
显示方式 同时显示标准状态下的瞬时流量、日累积流量、总累积流量
以及温度、压力、电池电量等数据
信号输出 标况4-20mA、工况脉冲信号、标况脉冲信号、IC卡信号、RS485通讯协议
供电电源

采用内置锂电池和外供24VDC双供电方式,当用户不需要任何信号
输出功能时可不用对仪表24VDC外供电,仪表自动切换到
内置锂电池供电,电池电量可连续工作3年以上。
防爆等级 ExdIIBT6

应用场合:精确计量或贸易结算

1.基本参数:



表1

仪表口径(mm)及连接方式   25、40、50、65、80、100、125、150、200、250、300采用法兰连接25、40可采用螺纹连接
精度等级   ±1.5%R、±1%R、±0.75%R(需特制)
量程比   1:10:1:20:1:30
仪表材质   表体:304不锈钢;叶轮:防腐ABS或优质铝金;显示器:铸铝
被测介质温度(℃)   -30℃~+80℃
环境条件   温度:-20℃~+60℃,相对湿度5%~90%,大气压力86~106KPa
输出信号   传感器:脉冲频率信号,低电平≤0.8V 高电平≥8V
变送器:两线制~20mADC电流信号
供电电源   传感器:+12VDC、+24VDC(可选)
变送器:+24VDC
现场显示型:仪表自带3V锂电池
信号传输线
传输距离   STVPV3×0.3(三线制),2×0.3(二线制)
信号线接口   ≤1000m
防爆等级   内螺纹M20×1.5
防护等级   ExdIIBT6
  IP65



2.测量范围及工作压力



表2

公称通径
(mm)
型号 标准量程
(m3/h)
扩展量程
(m3/h)
耐压等级
(MPa)
安装方式
DN25 JD-LWQ-25□   —— W3 0.5-4 4.0 法兰(螺纹)
  —— W4 0.7-7 4.0
  —— W5 1.5-15 4.0
S1 3-30

W1 1.5-30 4.0
S2 4-40

W2 2-40 4.0
DN40 JD-LWQ-40□ S1 5-50 W1 2.5-50 4.0 法兰(螺纹)
S2 8-80 W2 4-80 4.0
DN50 JD-LWQ-50□ S1 10-100 W1 5-100 4.0 法兰
S2 15-150 W2 8-150 4.0 法兰
DN65 JD-LWQ-65□ S 15-200 W 10-200 1.6 法兰
DN80 JD-LWQ-80□ S 15-300 W1 10-300 1.6 法兰
W2 15-350 1.6 法兰
DN100 JD-LWQ-100□ S 20-400 W1 15-400 1.6 法兰
W2 20-500 1.6 法兰
DN125 JD-LWQ-125□ S 20-800 W1 18-800 1.6 法兰
W2 20-900 1.6 法兰
DN150 JD-LWQ-150□ S 50-1000 W1 25-1000 1.6 法兰
W2 50-1200 1.6 法兰
DN200 JD-LWQ-200□ S 150-2000 W 80-2500 1.6 法兰
DN250 JD-LWQ-250□ S 200-3000 W 150-3500 1.6 法兰
DN300 JD-LWQ-300□ S 250-4000 W 200-4000 1.6 法兰
注1:表2中“标准量程”中标示的测量范围为通用测量范围;(即适用于:LWQ-N/A/B/C/D)
注2:表2中“扩展量程”中标示得测量范围仅限用于“智能一体化气体涡轮流量计”或“智能温压补偿一体化气体涡轮流量计” (即适用于:HWQ-B/C/D)



选型说明
        用户在选型时,应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
        为使流量计的使用性能最佳,流量计的使用流量范围应在(20%~80%)Qmax范围内比较合适。
        流量计出厂时的信号输出方式:工况脉冲信号输出(三线制)、标准流量信号(IC卡)输出或RS-485通讯输出。若要求有其它输出功能,请在订货时说明。



表3

型号

  说明
LWQ—2 —□ /□ /□ /□
仪表
类型
N

 传感器型:+12V或24V供电,输出三线制脉冲信号

A

 变送器型:+24V供电,输出二线制4~20mA

B

 智能型:锂电池供电,现场显示无信号输出

C

 智能型:+24V供电,现场显示并输出二线制4~20mA

D

 全智能型:温压补偿一体化,现场显示并远传信号

公称通径及
量程范围
25

 DN 25mm

40

 DN 40 mm

50

 DN 50 mm

65

 DN 65 mm

80

 DN 80 mm

100

 DN 100 mm

125

 DN 125 mm

150

 DN 150 mm

200

 DN 200 mm

250

 DN 250 mm

300

 DN 300 mm

量程范围

W(x)

 扩展量程范围,请参照Px页表2选择

S(x)

 标准量程范围,请参照Px页表2选择

表体材质 S

 不锈钢

L

 铝合金

机芯材质 S

 防腐ABS

L

 铝合金

  N

 无特殊结构

A

 氧气专用

B

 压缩空气专用

例:选用一台不锈钢材质,温压补偿一体化气体涡轮流量计来测量氧气,用户工况测量范围为3-50m3/h,型号为:HWQ-D-40W1/S/S/A



安装尺寸:

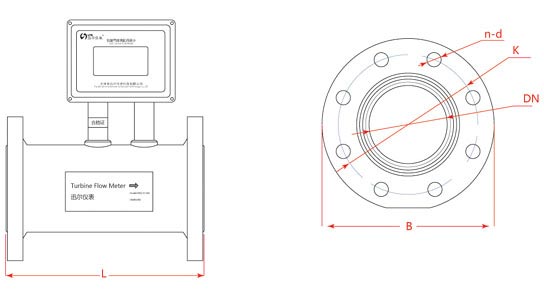

流量计外形如图所示,具体尺寸见表6


  注:图1所示为温压补偿型仪表外形。
        同口径所有型号仪表传感器部分尺寸一致。



表6

通径mm

L

B

K

n

d

螺栓规格

常规耐压MPa

DN25

170

115

85

4

φ14

M12×50

4.0

DN 40

200

150

110

4

φ18

M16×55

DN 50

220

165

125

4

φ18

M16×60

DN 65

220

185

145

4

φ18

M16×65

1.6

DN 80

240

200

160

8

φ18

M16×70

DN 100

300

220

180

8

φ18

M16×80

DN 125

240

250

210

8

φ18

M16×80

DN 150

450

285

240

8

φ22

M20×80

DN 200

500

340

295

12

φ22

M20×90

DN 250

500

403

355

12

φ26

M24×90

DN 300

500

460

410

12

φ26

M24×100


质量承诺:

      淮安金鼎自动化仪表有限公司的所有产品都经过了严格的生产把关、质量检验和高标准的质量认证。对于在公司生产经营过程中所出现的配送和产品质量问题,我公司都将本着认真负责、长远合作的态度积极妥善解决。

产品质保承诺:

  1. 我公司所售出产品的质保期为自售出之日起18个月。对于在产品质保期内出现的产品质量问题我公司将免费予以维修(不包括使用不当或人为损坏所产生的产品质量问题),或直接给客户予以更换。
  2.  对于超过质保期的产品,我公司将负责维修,但会酌情收取配件费和维修费。
  3.  对于由于用户使用不当或人为损坏等原因造成产品故障,我们将尽力维修,并酌情收取配件费和维修费。
  4.  产品维修时,如需要更换配件、加收配件成本费时将事先征得用户同意。故障表修复后,我公司会将维修后更换下来的配件返还给客户。

企业经营策略:

有竞争力的价格策略;着眼长远的产品质量和优质服务
         我公司采取产品薄利多销(产品价格力求在同行业中做到最低)、质量确保(提供18个月的产品质保期)的经营方针,让您的公司在获得低价格的同时获得优质的产品。

产品服务:

  1. 厂家生产,现货供应,交货迅速;
  2. 产品由快递公司(EMS、申通、中铁、汽运)交至客户,交货方便;
  3. 产品提供18个月质保期,免除您的后顾之忧;
  4. 产品可以采用贴牌的方式;
  5. 我公司也可以提供中性说明书和中性包装由客户自己进行贴牌。

        为保障广大客户的利益,维护我公司的良好信誉,我们将对您的一切投诉和意见认真对待,并尽快将处理结果反馈给您,热诚欢迎欢迎广大客户对我公司的产品、经营和服务质量进行监督。

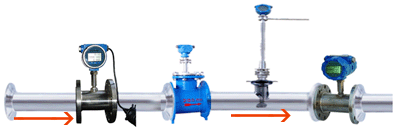

气体涡轮流量计【安装示意图】


气体涡轮流量计选型提示】
  选购气体涡轮流量计需详细确定以下参数:管道管径,测量介质,工作温度,压
  力(工作状态或标准状态),安装方式(管道式或插入式),供电电源(12V、24V或电池
  供电),输出方式(4-20mA、脉冲输出或485通迅),最大流量(工作状态或标准状态),
  需不需防爆,法兰连接型要不要带配对法兰。





气体涡轮流量计工况流量范围(单位:m3/h),见表

流量范围口径 25 32 40 50 80 100 150 200 250 300
气体

2-25

3-40

5-65

5-120

15-350

20-500

45-900

80-1800

125-2800

200-4800
