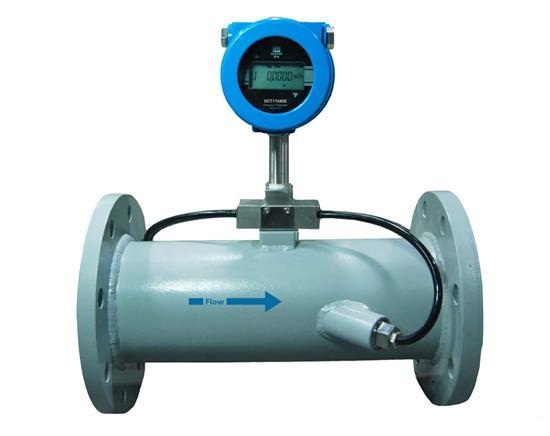

JD-5000电池供电型超声波流量计

■ 概述

主要特点是极低的功耗，可用电池供电进行流量测量：自来水、河水、海水、冷却水、化工液体、润滑油等。

◇ 以“速度差”法为原理测量圆管内液体流量。淮安金鼎自动化仪表有限公司
◇ 低功耗数字化设计。一节锂电池可工作十年以上。
◇ 陶瓷传感器。采用高强度绝缘陶瓷的超声波传感器，最高工作温度160℃。
◇ 先进的管理功能。任何时间可查询十年内的测量数据。
◇ 先进的维护功能。自适应传感器，更换传感器不影响测量准确度。

可选配的传感器		基本型号	测量范围	流体温度	精度
插　入　式	TC-1(标准插入)	JD-TUFVH1	DN80-6000mm	-40℃～160℃	优于 ±2%
	TLC-2(加长插入)	JD-TUFVH2
标准管段式	标准管段式	JD-TUFVHWNG	DN15-1000mm 　 (详见附录2)

电　　源	双电源结构, 支持8-36VDC外接电源或内部电池供电
输　　入	3路4-20mA 输入, 2路PT-100电阻信号输入,支持热量测量
输　　出	隔离RS485接口,2路隔离OCT输出,1路隔离4-20mA输出(无源) 选配件
通信协议	MODBUS/Meter-Bus 协议，简易水表协议

■ 产品分类

一体机	一体机	一体机	分体机

俯视型 DN15～40mm	俯视型 DN50～1000mm	平视型 DN50～1000mm	转换器和传感器

一体机管段传感器数据表(DN15-40螺纹安装)

表一

内径(mm)	重量(kg)	安装长度L(mm)	连接螺纹		额定压力(MPa)
内径(mm)	重量(kg)	安装长度L(mm)	带连接件	不带连接件	额定压力(MPa)
15	1.1	165	R1/2″	G3/4"	1.6
20	1.7	195	R3/4	G1"
25	2.6	225	R1″	G11/4″
40	3.9	245	R11/2″	G2"

一体机管段传感器数据表(DN50-1000法兰安装)

表二

内径(mm)	重量(kg)	安装长度L(mm)	法兰尺寸(mm)			额定压力(MPa)
内径(mm)	重量(kg)	安装长度L(mm)	D	D0	N x A	额定压力(MPa)
50	5.8	200	165	125	4x20	1.0-4.0Mpa GB/T9119-200
80	7.8	225	200	160	4x20
100	12.5	250	220	180	8x20
150	15.8	300	280	240	8x22
200	23.5	350	340	295	8x22
250	35.8	400	395	350	12x26
300	48.3	450	455	400	12x26
350	63.8	550	505	460	12x30
400	78.2	600	565	515	16x30
450	100	700	615	565	16x33
500	160	800	670	620	20x33
600	200	1000	780	725	20x36
700	260	1100	860	810	24x36
800	320	1200	975	920	24x40
1000	450	1300	1175	1120	28x44

注:
1.分体机传感器安装尺寸与上述表一和表二相同。
2.表一、二的安装长度符合国家《冷水水表》标准。

■ 技术参数

	一体机	分体机
管径范围(mm)	DN15～1000	DN50～1000
流速范围(m/s)	0.01～12
准确度(±%)	1.0
信号输出	4-20mA、M-Bus、RS-485、GSM
显示	8位数字+24提示符
键盘	手动按键、磁感应键、光电键
测量功能	瞬时流量、流速、正累计流量、负累计流量、累计运行时间、信号强度
数据存贮	可存贮前720小时、前365天、前36个月和前十年的各种测量数据
工作电源	电池(3.6V工作时间十年以上)、DC5-12V、AC220V
传感器材质	不锈钢或碳钢
防护等级	IP67	转换器：IP65 传感器：IP68
电缆长度	无	最长50米(SEYV75-2)
热量测量功能	供热量、热损耗、入口温度、出口温度、温度差
