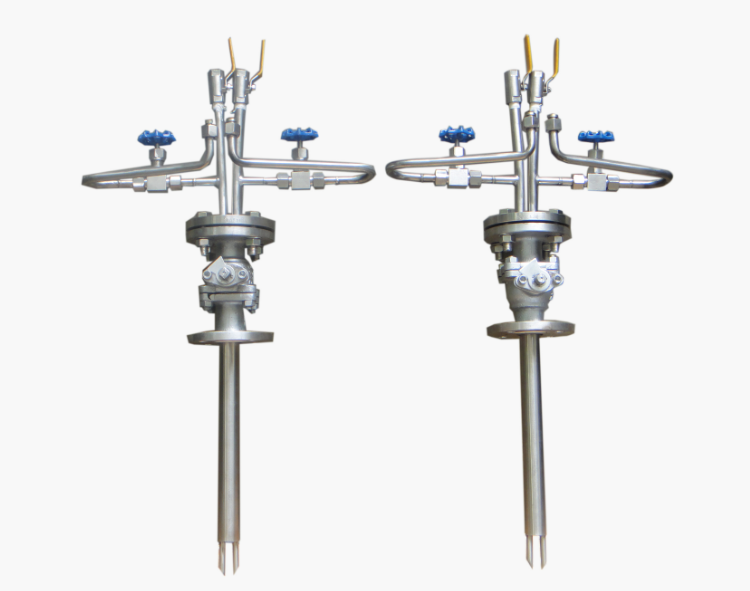

JD-HLV威力巴流量计
概述
威力巴流量计采用空气动力学原理的工程结构设计和制造它具有测量精度高，可靠性，稳定性好，压力损失小等优点可测量气体，液体，蒸汽和腐蚀性介质等多种流体可广泛应用于石油、化工、天然气、钢铁、电力、化纤、给排水等行业的流量测量。
测量原理
威力巴探头是威力巴流量计的传感部分,它将管道中某点的流体流速转变成一个对应的差压信号。其采用新一代的专利设计结构,独有的测头形式具有测量压力损失小、污物不易堆积的性能;新螺纹杆装置可以对测管的插入位置进行精确调整，保证测量精度;密封室与球阀装置使得测管可以不断气安装检修。
威力巴流量计是根据动压转变静压原理工作的。测头迎流面的测孔测出流体的总压，测头后流面的测孔测出流体的静压。根据伯努力方程可以得到测头处流速与差压以下关系:
V:测头处流速，m/s
△P:威力巴流量计测出的差压，Pa
ρ:被测介质密度，kg/m3
Kv:威力巴流量计系数
威力巴流量计的差压，根据以下公式计算出流量:
Q=αβγAV×3600
Q:流体流量，m3/h
α:流速分布系数
测量系统性能
在均速流量探头中探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号是否稳定和准确对均速探头的精度和性能起决定性的作用。
威力巴探头之所以能精确的检测到由流体的平均速度，是因为在威力巴探头高低压区有按对数线性法排列的多对取压孔，通过多对取压孔可以精确的检测到平均流速产生的平均差压。
主要技术参数
★测量精度:±1％
★重复精度:±0.1％
★适用压力:0-40Mpa
★适用温度:-20℃～550℃
★测量上限:取决于探头强度
★测量下限:取决于测量最小差压要求
★量程比:大于10∶1
★适用管径:38mm-9,000mm圆管、方管
★适用介质:满管、单向流动的、单相的气体、蒸 汽和粘度不大于10(mPa·S)的液体。
★安装简便、节省能耗:
⑴.只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
⑵.应用专用工具，可以实现带压在线安装,全部安装不超过1小时。
⑶.全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
★防堵性好、维修量小使用寿命长:
⑴.它不受磨损、污垢和油污的影响。
⑵.结构上没有可移动部件。
⑶.设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
连续工作的威力巴流量计从根本上杜绝了堵塞的可能，但是在以下情况下,威力巴仍要注意防堵:
1．当引压管泄漏,探头高压平衡去遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。
2．当管道处于停产时，由于分子的布郎运动，颗粒小的杂质有可能进入取压孔。
3．系统频繁开停机,在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
4．介质中含有大量的焦油、藻类生物,或者含有纤维状的物质,也有可能造成探头的堵塞。
产品特点
★威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号。 ★独特的探头设计、测量精度高:
子 弹头截面形状的探头能产生精确的压力分布，固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。
一般的选型参考：
|
型号
|
JD-HLV650
|
JD-HLV640
|
JD-HLV630
|
|
|
|
|
|
|
通径范围
|
80~500mm
|
50~5000mm
|
50~2000mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等
|
气体、液体、蒸汽
|
|
|
压力范围
|
通常O~40.OMPa
|
通常0~2.5MPa
|
通常0~10.0MPa
|
|
温度范围
|
通常-80~550℃
|
通常-80~300℃
|
通常－80~550 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1
|
士1
|
士1
|
|
重复性
|
±0.1
|
±0.1
|
±0.1
|
|
连接方式
|
整体焊接
|
在线安装调节
|
调节型法兰连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
||
|
型号
|
JD-HLV620
|
JD-HLV610
|
JD-HLV600
|
|
|
|
|
|
|
通径范围
|
50~4000mm
|
50~5000mm
|
12~50mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等
|
气体、液体、蒸汽
|
|
|
压力范围
|
通常O~40.OMPa
|
通常0~4MPa
|
通常0~10.0MP a
|
|
温度范围
|
通常-80~550℃特殊：700℃
|
通常-80~550℃
|
通常－80~300 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1
|
士1
|
士1
|
|
重复性
|
±0.1
|
±0.1
|
±0.1
|
|
连接方式
|
整体焊接
|
螺纹杆连接
|
法兰或螺纹连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
||
技术参数及应用
|
型号
|
JD-HLV650
|
JD-HLV640
|
JD-HLV630
|
|
外形图
|
 |
 |
 |
|
通径范围
|
80~500mm
|
50~5000mm
|
50~2000mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等
|
气体、液体、蒸汽
|
|
|
压力范围
|
通常O~40.OMPa
|
通常0~2.5MPa
|
通常0~10.0MPa
|
|
温度范围
|
通常-80~550℃
|
通常-80~300℃
|
通常－80~550 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1
|
士1
|
士1
|
|
重复性
|
±0.1
|
±0.1
|
±0.1
|
|
连接方式
|
整体焊接
|
在线安装调节
|
调节型法兰连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
||
|
型号
|
JD-HLV620
|
JD-HLV610
|
JD-HLV600
|
|
外形图
|
 |
 |
 |
|
通径范围
|
50~4000mm
|
50~5000mm
|
12~50mm
|
|
适用介质
|
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等
|
气体、液体、蒸汽
|
|
|
压力范围
|
通常O~40.OMPa
|
通常0~4MPa
|
通常0~10.0MP a
|
|
温度范围
|
通常-80~550℃特殊：700℃
|
通常-80~550℃
|
通常－80~300 ℃
|
|
量程比
|
大于10:1
|
大于10:1
|
大于10:1
|
|
最小流速
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
|
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
|
|
测量精度
|
士1
|
士1
|
士1
|
|
重复性
|
±0.1
|
±0.1
|
±0.1
|
|
连接方式
|
整体焊接
|
螺纹杆连接
|
法兰或螺纹连接
|
|
配套仪表
|
差压变送器、流量积算仪等
|
||
订货须知：
1. 请提供管道尺寸、壁厚、材质要求、精度要求；
2. 请提供液体状况，如名称，最大最小常用温度，最大最小常用工作压力，最大最小常用流量(如果是气体，还需提供是在工作状态下或20℃、101.325KPa标准状态下，介质组分等)，密度，粘度等；
3. 选择防腐型时，应注明被测腐蚀性介质和浓度百分比等；
4. 如有特殊要示，请与我公司联系。
威力巴流量计应用场所
 |
| 乙 烷 测 量 氮 气 测 量 |
 |
