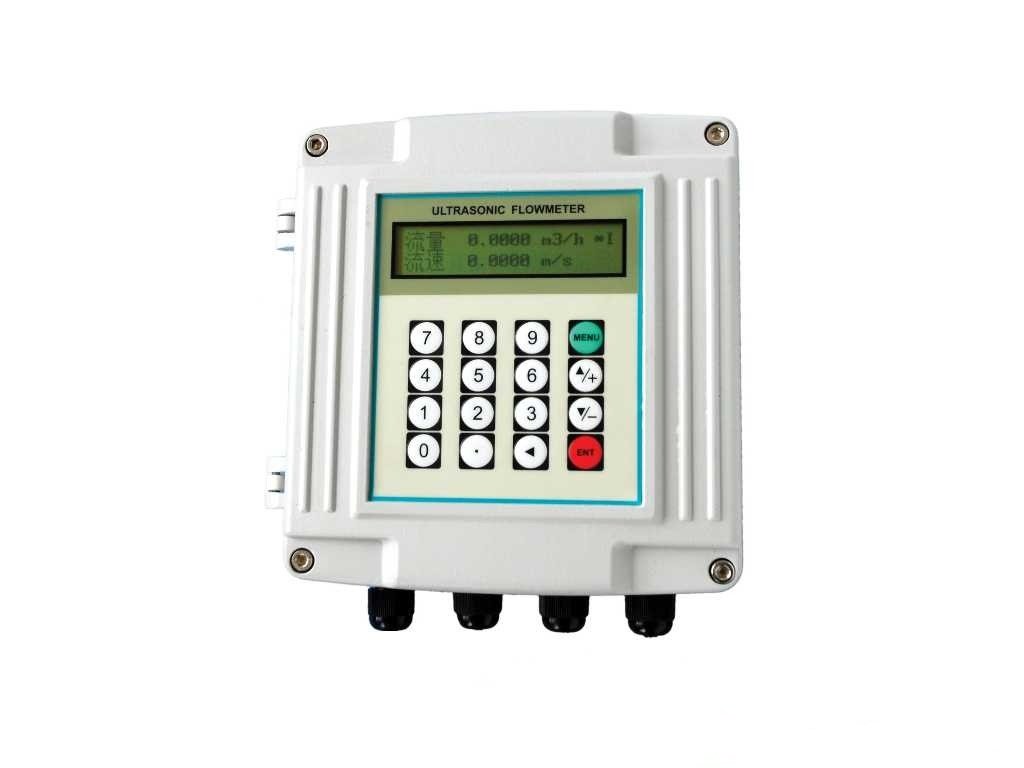

JD-100系列超声波流量计
超声波流量计概述
JD-100系列超声波流量计以速度差法为原理，测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。
超声波流量计原理
逆水游过一条河要比顺水游过河慢
河水流的越快，逆水游过河的时间就越长，顺水游过河的时间就越短
二者的时间差与河水的流速成正比
•一个探头发射的信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到。
•第二个探头同样发射信号被第一个探头接收到
•由于流速的影响，二者存在时间差。
JD-100系列超声波流量计特点
● 微功耗、数字化设计。整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、
● 微功耗、数字化设计。整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、
数字接收和数字分析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
● 卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术，保证准确的计量功
能。另外设计了先进的管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
● 灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。
● 汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。
● 插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。
● 管段式超声波流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。
∏型管段式：适用于管径DN10-DN40， 标准管段式：适用于管径DN50-DN1000，整机测量精度±0.5%
● 外夹式超声波流量计：能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装，安装时不损坏管路。
适用于管径DN15～DN100mm 适用于管径DN50～DN700mm 适用于管径DN300～DN6000mm
主要技术指标
|
|
插入式超声波流量计
|
外夹式超声波流量计
|
|||||||
|
管径范围(mm)
|
DN80-4000
|
DN20-2000
|
DN20-4000
|
||||||
|
流速范围(m/s)
|
0.01～12
|
||||||||
|
准确度(%)
|
单声道
|
双声道
|
三声道
|
单声道
|
双声道
|
三声道
|
1.5
|
||
|
1.0
|
1.0
|
0.5
|
1.0(校正0.5)
|
0.5
|
0.5
|
||||
|
测量介质
|
饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
|
||||||||
|
管道材质
|
金属(如碳钢、铸铁、不锈钢、铝等)非金属材质(如PVC,有机玻璃等)
|
||||||||
|
管衬材质
|
玻璃钢、沙浆、橡胶等
|
||||||||
|
信号输出
|
1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS. |
||||||||
|
键 盘
|
2×8汉字键盘
|
||||||||
|
显示器
|
2×10汉字显示或英文显示
|
||||||||
|
测量功能
|
显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
|
||||||||
|
数据存贮
|
可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
|
||||||||
|
环境温度
|
转换器：-10～45℃(特殊环境请说明)
传感器：-40～+60℃(常温型) -40～+160℃(高温型) |
||||||||
|
传感器材质
|
不锈钢和陶瓷
|
不锈钢和普通碳钢
|
常温型为尼龙高温型为合金铝
|
||||||
|
传感器承压能力
|
管内部分压力小于4.5MPa
|
DN20～700mm小于2.5MPa
DN800～2000mm小于1.6MPa |
与管道内压力无关建议不浸水工作
|
||||||
|
传感器防护等级
|
IP68
|
||||||||
|
转换器防护等级
|
壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
|
||||||||
|
防爆等级
|
EXdⅡBT6
|
||||||||
|
传感器电缆长度
|
< 500m
|
< 500m
|
< 300m
|
||||||
|
传感器电缆型号
|
专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
|
||||||||
|
工作电源
|
AC220V, DC12～36V 0.8A (可选)
|
||||||||
|
转换器外形尺寸
|
壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
|
||||||||
|
传感器外形尺寸
|
220×ø20(杆部)×ø50(连接部)mm
|
见管段传感器数据表
|
60×40×35mm
|
||||||
|
转换器重量
|
壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg
|
||||||||
|
传感器重量
|
0.7Kg/支
|
见管段传感器数据表
|
0.2Kg/支
|
||||||
|
热量测量功能
|
测量供热量、热损耗、入口温度、出口温度
|
||||||||

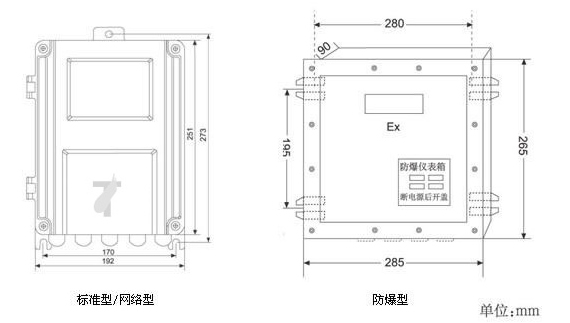

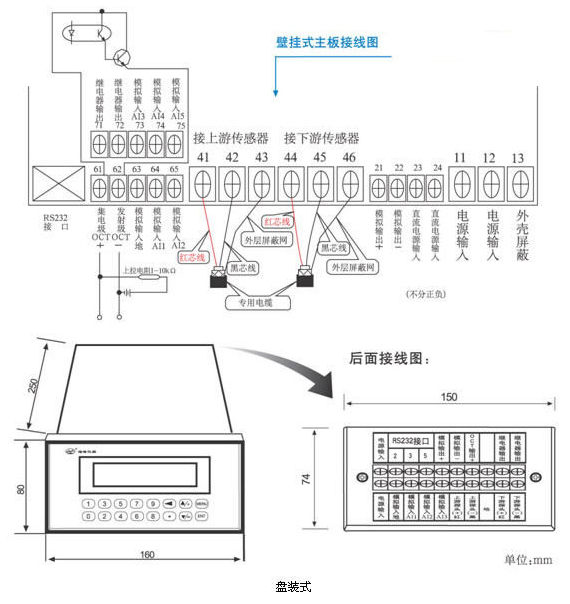

外形尺寸与接线图
