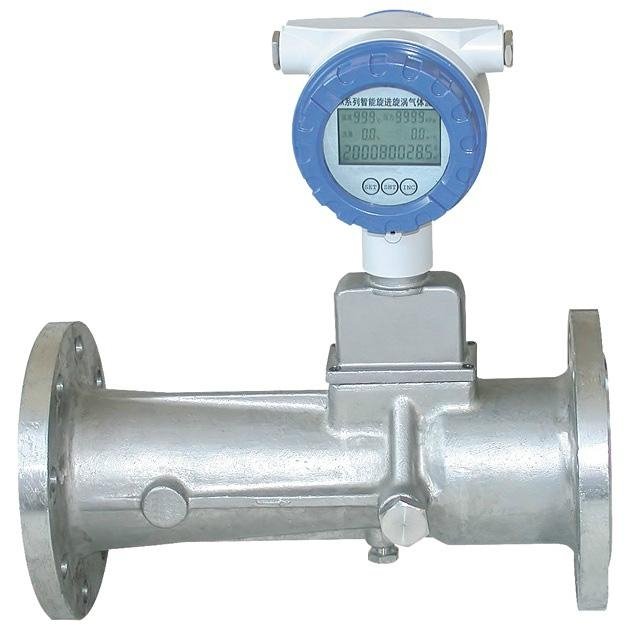

JD-LUX智能旋进旋涡流量计
一、产品主要特点
JD-LUX系列智能旋进旋涡气体流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
JD-LUX系列智能旋进旋涡气体流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
旋进旋涡流量计
特点：
★ 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
★ 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
★ 智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
★ 采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
★ 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
★ 采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
★ 转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
★ 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；
★ 压力、温度信号为变送器输入方式，互换性强；
★ 整机功耗低，可用内电池供电，也可外接电源。
二、主要用途
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
使用环境条件
环境温度：-30℃～+55℃
相对湿度：5%～95%
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
公称压力：1.6、2.5、4.0 、6.3MPa
产品组成
旋进旋涡流量计由传感器和转换器两部分构成。
★ 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
★ 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
★ 智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
★ 采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
★ 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
★ 采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
★ 转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
★ 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；
★ 压力、温度信号为变送器输入方式，互换性强；
★ 整机功耗低，可用内电池供电，也可外接电源。
二、主要用途
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
使用环境条件
环境温度：-30℃～+55℃
相对湿度：5%～95%
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
公称压力：1.6、2.5、4.0 、6.3MPa
产品组成
旋进旋涡流量计由传感器和转换器两部分构成。
三、法兰连接尺寸表
|
公称通径
DN(mm)
|
公称压力
(MPa)
|
外形尺寸(mm)
|
表体材质
|
重量
(kg)
|
||
|
表体长度L
|
高度H
|
不锈钢
|
铝合金
|
|||
|
20
|
1.6/2.5/4.0
|
180
|
347
|
√
|
|
5
|
|
6.3、10、16
|
180
|
357
|
√
|
|
|
|
|
25
|
1.6/2.5/4.0
|
200
|
367
|
√
|
|
7
|
|
6.3、10、16
|
200
|
378
|
√
|
|
10
|
|
|
32
|
1.6/2.5/4.0
|
230
|
383
|
√
|
|
9
|
|
6.3、10、16
|
230
|
402
|
√
|
|
12
|
|
|
50
|
1.6/2.5/4.0
|
230
|
403
|
√
|
|
11
|
|
6.3、10、16
|
260
|
421
|
√
|
|
14
|
|
|
80
|
1.6
|
330
|
438
|
|
√
|
11
|
|
2.5/4.0
|
330
|
438
|
√
|
|
18
|
|
|
6.3、10、16
|
330
|
446
|
√
|
|
21
|
|
|
100
|
1.6
|
410
|
468
|
|
|
14
|
|
2.5/4.0
|
410
|
475
|
√
|
|
18
|
|
|
6.3、10、16
|
410
|
483
|
√
|
|
33
|
|
|
150
|
1.6
|
585
|
542
|
|
√
|
21
|
|
2.5/4.0
|
585
|
549
|
√
|
|
52
|
|
|
6.3
|
585
|
572
|
√
|
|
72
|
|
|
200
|
1.6
|
700
|
618
|
|
√
|
41
|
|
2.5
|
700
|
626
|
√
|
|
117
|
|
|
4.0
|
700
|
634
|
√
|
|
127
|
|
四、工作原理
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大水成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
五、流量计结构
旋进旋涡流量计结构紧凑，主要由壳体、旋涡发生体、传感器(温度、压力、流量)、整流器、支架和转换器构成。
外形尺寸图：
六、主要技术参数
|
公称通径DN(mm)
|
类型*
|
流量范围(m3/h)
|
工作压力(MPa)
|
精确度等级
|
重复性
|
|
20
|
|
1.2-1.5
|
1.6
2.5
4.0
6.3
10
16
|
1.0
1.5
|
≤2.5MPa
铝合金
≥4.0MPa
不锈钢
小于基本误差限绝对值1/3
|
|
25
|
|
2.5-30
|
|||
|
32
|
|
4.5-60<, o:p>,
|
|||
|
A型
|
10-150
|
||||
|
B型
|
6-75
|
||||
|
80
|
A 型
|
28-400
|
|||
|
B型
|
18-200
|
||||
|
100
|
A型
|
50-800
|
|||
|
B型
|
40-60
|
||||
|
150
|
A型
|
150-2250
|
1.6
2.5
4.0
|
||
|
B型
|
100-1200
|
||||
|
200
|
|
360-3600
|
*说明：A、B用以区别相同通径不同流量范围。
◆防爆标志
流量计为隔爆型，其防爆标志为Exd IIBT4和Exd IICT4 ～T6(不含乙炔)。
◆ 接线口
出线接口为M20*1.5内螺纹。
■外形尺寸 JD-LUX系列旋进旋涡流量计产品选型
■安装形式
旋进旋涡流量计可以垂直安装，或任意角度倾斜安装。
1、过滤器 2、前直管段 3、流量计 4、后直管段 5、旁通阀
■选型
七、智能旋进旋涡气体流量计产品选型
|
代号
|
口径
|
流量范围m3/h
|
||
|
JD-LUX-25
|
DN25
|
2．5～30
|
||
|
JD-LUX-32
|
DN32
|
4．5～60
|
||
|
JD-LUX-50
|
DN50
|
10～150
|
||
|
JD-LUX-80
|
DN80
|
28～400
|
||
|
JD-LUX-100
|
DN100
|
50～800
|
||
|
JD-LUX-150
|
DN150
|
150～2250
|
||
|
JD-LUX-200
|
DN200
|
360～3600
|
||
|
|
代号
|
功能1
|
||
|
N
|
无温压补偿
|
|||
|
Y
|
带温压补偿
|
|||
|
|
代号
|
输出型号
|
||
|
F1
|
4-20mA输出(二线制)
|
|||
|
F2
|
4-20mA输出(三线制)
|
|||
|
F3
|
RS485通讯接口
|
|||
|
|
代号
|
功能2
|
||
|
E1
|
1.0级
|
|||
|
E2
|
1．5级
|
|||
|
T
|
常温
|
|||
|
P1
|
1．6Mpa
|
|||
|
P2
|
2．5Mpa
|
|||
|
P3
|
4．0Mpa
|
|||
|
D1
|
内部3.6V供电
|
|||
|
D2
|
DC24V供电
|
|||
|
B1
|
不锈钢
|
|||
|
B2
|
铝合金
|
|||
旋进旋涡流量计成品展示：
公司气体流量计标定装置
JD-BDZZ-3000M3型音速喷嘴气体流量标准装置 功能特点
◎准确度高、重复性好、稳定性好。
◎复检周期长 (5年)。
◎检定口径大，检定流量大、被检表安装方便(全气动头控制)。
◎检定方式：手动检定或全自动检定。
◎全不锈钢管道，使用寿命长。
技术指标
准确度: ±0.25％
使用条件
环境温度: -5℃～50℃
相对湿度:5％～80％
大气压力:86-106kPa
气源：空气
检定口径范围:DN25～DN400
检定流量范围:1-8500m3/h 可提供更大的检定口径和检定流量。
