JD-LC椭圆齿轮流量计
一：概述
JD-LC型椭圆齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与中仪机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。

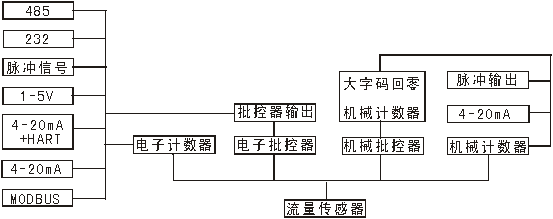

二：功能框图
三：特点
流量计所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。
流量计采用专利设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。
流量计采用防水设计。
流量计现场可显示累积流量、瞬时流量、单次流量等。
流量计执行标准：NIST(美国技术标准局专业标准)
ZBN12001-87《容积式流量计通用技术条件》
QB/SML01-2001《椭圆齿轮流量计》
四：技术指标
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN(mm):4～300
公称压力PN(M.Pa):铸铁(A)、不锈钢(P) 1 .0 、1.6、2.5、4.0、6.3
铸钢(E)2.5、4.0、 6.3 、9.6
被测液体温度:低温型：-40～ +60℃ 常温型-10℃～ +80℃
中温型-10℃～ +200℃高温型-10℃～ +300℃
被测液体粘度(mPa.s):0.3～ 50000
管道连接:GB/T9118-2000(中国标准法兰)；NIST(美国标准法兰)；
BSPT(英国标准管螺纹)：NPT(美国推拔管螺纹)；
现场显示：99999,999 L(累计流量)9999,999.9 L(单次流量)
9999,999.9 L(瞬时流量)
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯(任选)
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65
五:主要零件材料组合
|
主要零部件名称 |
材料组代码 |
||||||||||||||||||
|
F1 |
F2 |
F3 |
F4 |
F5 |
F53 |
||||||||||||||
|
铸铁 |
铸铝 |
铜基合金 |
铸钢 |
铸铁 |
铜基合金 |
铸铁 |
铸铝 |
不锈钢 |
铸钢 |
铸铁 |
不锈钢 |
石墨或不锈钢 |
304不锈钢 |
石墨 |
不锈钢 |
316L不锈钢 |
不锈钢 |
石墨 |
|
|
壳体 |
● |
|
|
● |
|
|
● |
|
|
● |
|
|
|
● |
|
|
● |
|
|
|
齿轮 |
● |
|
|
|
● |
|
|
● |
|
|
|
● |
|
● |
|
|
● |
|
|
|
盖板 |
● |
|
|
|
● |
|
● |
|
|
|
● |
|
|
● |
|
|
● |
|
|
|
轴承 |
|
|
● |
|
|
● |
|
|
● |
|
|
|
● |
|
● |
● |
|
● |
● |
|
推 荐 使 用 条 件
|
工作压力< 1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质 |
工作压力>1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质 |
工作压力< 1.6MPa，介质粘度较差的液体(如汽油)或者自流场合 |
工作压力>1.6MPa，介质要求有一定的清洁度或腐蚀性， |
酸、碱、盐、水等各种介质
|
||||||||||||||
流量范围:
六、型号代码
|
公称通径 (mm) |
0.2级 |
0.5级 |
||||
|
流量范围 ( m3/h) |
流量范围( m3/h) |
|||||
|
被测液体粘度( mPa.s) |
被测液体粘度(mPa.s) |
|||||
|
0.8-2 |
2-8 |
8-200 |
0.8-2 |
2-8 |
8-200 |
|
|
4 |
0.03-0.1 |
0.025-0.1 |
0.015-0.1 |
0.025-0.1 |
0.015-0.1 |
0.01-1 |
|
6 |
0.07-0.2 |
0.05-0.2 |
0.03-0.2 |
0.05-0.2 |
0.03-0.2 |
0.02-0.2 |
|
8 |
0.10-0.3 |
0.08-0.3 |
0.06-0.3 |
0.08-0.3 |
0.06-0.3 |
0.03-0.3 |
|
10 |
0.15-0.4 |
0.1-0.4 |
0.08-0.4 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
|
15 |
0.5-1.5 |
0.35-1.5 |
0.2-1.0 |
0.35-1.5 |
0.30-1.5 |
0.15-1.5 |
|
20 |
1-3 |
0.6-3 |
0.42-2.1 |
0.75-3 |
0.5-3 |
0.3-3 |
|
25 |
2-6 |
1.2-6 |
0.84-4.2 |
1.5-6 |
1-6 |
0.6-6 |
|
40 |
5-15 |
3-15 |
2.1-10.5 |
3-15 |
2.5-15 |
1.5-15 |
|
50 |
8-24 |
4.8-24 |
3.36-16.8 |
4.8-24 |
4-24 |
2.4-24 |
|
80 |
20-60 |
12-60 |
8.4-42 |
12-60 |
10-60 |
6-60 |
|
100 |
34-100 |
20-100 |
14-90 |
20-100 |
16-100 |
10-100 |
|
150 |
60-200 |
40-200 |
20-170 |
40-200 |
30-200 |
20-180 |
|
200 |
120-360 |
80-360 |
60-320 |
80-360 |
50-360 |
36-360 |
|
250 |
180-600 |
120-600 |
50-540 |
100-600 |
80-600 |
50-500 |
|
300 |
300-1000 |
200-1000 |
80-800 |
200-1000 |
120-1000 |
80-800 |
|
0.1级流量范围，根据具体使用条件请向本厂咨询 |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
8 |
9 |
10 |
11 |
|||
|
基本 型号 |
公称 通径 |
准 确 度 |
压 力 级 别 |
温 度 级 别 |
显示形式 |
输出信号 |
批控形式 |
材料组别 |
接口形式 |
外供电源 |
内容含义 |
|||
|
|
|
椭圆齿轮流量计系列 |
||||||||||||
|
|
1/8” |
1/8”--20”选择一种或以mm |
||||||||||||
|
|
0.1 |
准确度0.1级(或0.2、0.5) |
||||||||||||
|
|
|
S1 |
公称压力0.6M.Pa |
|||||||||||
|
|
S2 |
公称压力1.0M.Pa |
||||||||||||
|
S3 |
公称压力2.5M.Pa |
|||||||||||||
|
S4 |
公称压力4.0M.Pa |
|||||||||||||
|
S5 |
公称压力6.3M.Pa |
|||||||||||||
|
S6 |
公称压力6.3M.Pa |
|||||||||||||
|
S7 |
公称压力10M.Pa |
|||||||||||||
|
S8 |
公称压力15M.Pa |
|||||||||||||
|
|
M1 |
测量介质温度：-40—+60℃ |
||||||||||||
|
|
M2 |
测量介质温度：-10—+80℃ |
||||||||||||
|
M3 |
测量介质温度：-10—+200℃ |
|||||||||||||
|
M4 |
测量介质温度：-10—+300℃ |
|||||||||||||
|
|
N |
现场无显示 |
||||||||||||
|
|
T |
现场显示累积流量 |
||||||||||||
|
I |
现场显示瞬时流量 |
|||||||||||||
|
L |
现场显示单次流量(回零计数) |
|||||||||||||
|
Y |
现场大字码回零计数器 |
|||||||||||||
|
P |
|
脉冲输出 |
||||||||||||
|
|
4 |
4-20mA输出 |
||||||||||||
|
H |
4-20ma+HART协议 |
|||||||||||||
|
V |
1-5V输出 |
|||||||||||||
|
3 |
232通讯协议 |
|||||||||||||
|
8 |
485通讯协议 |
|||||||||||||
|
M |
MODBUS协议 |
|||||||||||||
|
|
C1 |
机械批控器 |
||||||||||||
|
|
C2 |
电子批控器 |
||||||||||||
|
|
|
F1 |
F1—F53见零部件材料组合表 |
|||||||||||
|
|
J1 |
NPT 美国推拔管螺纹 |
||||||||||||
|
J2 |
SPT英国标准管螺纹 |
|||||||||||||
|
J3 |
中国标准法兰 |
|||||||||||||
|
J4 |
NIST美国标准法兰 |
|||||||||||||
|
|
V |
按5V、12V、24V、36V等填写 |
||||||||||||
椭圆齿轮流量计(普通式)
|
要构件材料及使用压力(使用压力1.0MPa 1.6MPa)
|
|
准确度等级：0.5级，0.2级(一般介质温度-10℃ ~ +60℃)
|
|
远传显示现场防爆等级：Exia II CT5
|
|
使用介质温度：-20℃ ~ 100℃，在高温调整加散热筒情况下，可达200℃，此时流量范围中最大流量为原流量计最大流量的90%,最小流量为原流量计最小流量的120%
|
椭圆齿轮流量计(回零式)
 |
|
要构件材料及使用压力(使用压力1.0MPa 1.6MPa)
|
|
准确度等级：0.5级，0.2级(一般介质温度-10℃ ~ +60℃)
|
|
远传显示现场防爆等级：Exia II CT5
|
|
使用介质温度：-20℃ ~ 100℃，在高温调整加散热筒情况下，可达200℃，此时流量范围中最大流量为原流量计最大流量的90%,最小流量为原流量计最小流量的120%。
|
4-20毫安输出信号
 |
传感式计数器是在计数机构中安装了脉冲发讯器，该变送器采用了新型磁敏感集成传感器。可轻易获得最可靠的开关讯号，该传感器无触点，具有寿命长，抗干扰能力强，工作频率宽，无火花。不怕油污和灰尘。体积小。

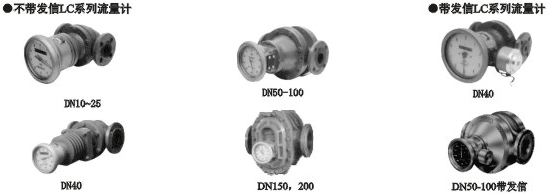

不锈钢流量计
 |
不锈钢指针式计数器是记录椭圆齿轮的流量计，由字轮和指针表示流经仪表的液体总量。
Y型过滤器
 |
U型过滤器
产品特点：
JD-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
JD-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
JD-LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据
普通铸铁型(A)、铸钢型(E)、不锈钢型(B)
| ■ 技术参数及选型 1、主要构件材料及公称压力 |
 |

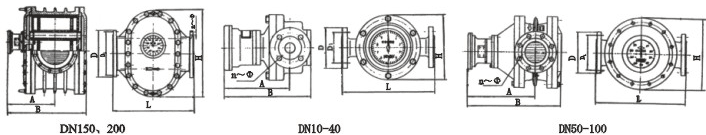

| 2、 准确度等级0.5级，0.2级(一般在-10℃~+60℃) 3、 使用介质温度：ZK-LC-A、ZK-LC-E：(-20℃~+100℃) ZK-LC-Q：(-20℃~+60℃) ZK-LC-A、ZK-LC-E在高温调整下，再加高温散热筒可达200℃ 4、 远传显示现场防爆等级：ExiaⅡCT5,dⅡBT4 5、JD-LC-A、JD-LC-E、JD-LC-Q系列椭圆齿轮流量计外形图如下： |
 |

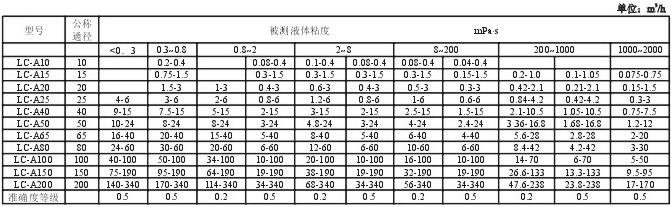

| 6、 流量范围如下： |
 |
| 注：1、当被测液体温度高于80℃时，流量计的最大流量为流量计原最大流量的90%，最小流量应是原流量计最小流量的120%。 |
| 7、外形尺寸(只限直读形) 连接法兰标准：JB/T 79-82-1994 |
 |

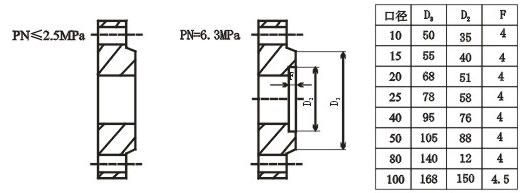

| ●法兰形式 |
 |

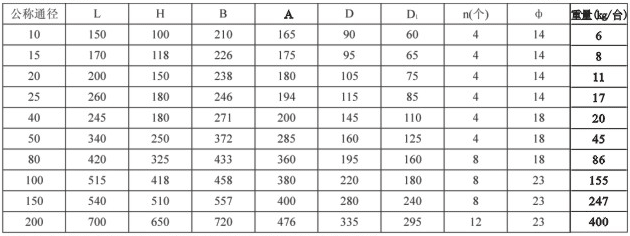

| ●铸铁形外形尺寸及重量 单位：mm |
 |

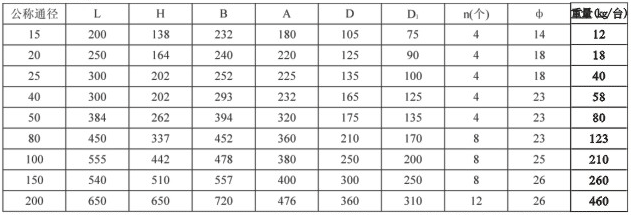

| ●铸钢形外形尺寸及重量 单位：mm |
 |
| 注：1.铸钢高温椭圆齿轮流量计外型尺寸：DN15-DN25,A、B尺寸接上表数据加160mm(热延伸管)其余尺寸同上表相应尺寸； DN40－DN200,A、B尺寸接上表尺寸加300mm(热延伸管)其余尺寸同上表相应尺寸。 2.表中所列数据为带A5(A6)计数器的基本型流量计的参考数据。 |
