涡街流量计的优点:
① JD-LU-智能涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析，华天设计出了最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是华天公司在制作涡街流量计方面的技术独特优势，使得华天公司出厂的涡街流量计具有量好的抗振动能力。
②FFM63系列智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件(特别是旋涡发生体)的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
③结构简单牢固，无可动部件，可靠性高，使用维护方便。
④检测元件不与介质接触，性能稳定，使用寿命长
传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以FFM63系列涡街流量计具有结构简单、通用性好和稳定性高的特点。
⑤输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
⑥测量范围宽，量程比可达1：10
⑦涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
⑧压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量，若管道内的最大流量Qmax ＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2(kPa)= 0.605 KPa
⑨在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
⑩应用范围广，蒸汽、气体、液体流量均可测量。
① JD-LU-智能涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析，华天设计出了最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是华天公司在制作涡街流量计方面的技术独特优势，使得华天公司出厂的涡街流量计具有量好的抗振动能力。
②FFM63系列智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件(特别是旋涡发生体)的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
③结构简单牢固，无可动部件，可靠性高，使用维护方便。
④检测元件不与介质接触，性能稳定，使用寿命长
传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以FFM63系列涡街流量计具有结构简单、通用性好和稳定性高的特点。
⑤输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
⑥测量范围宽，量程比可达1：10
⑦涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
⑧压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量，若管道内的最大流量Qmax ＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2(kPa)= 0.605 KPa
⑨在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
⑩应用范围广，蒸汽、气体、液体流量均可测量。
 |
 |
 |

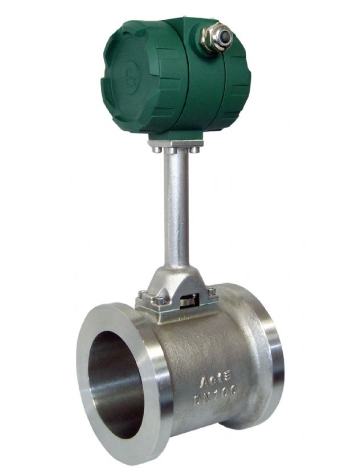

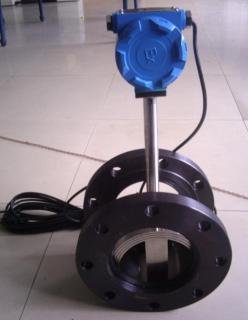

| 智能涡街流量计 | 带温度压力补偿智能涡街流量计 | 带球阀插入式智能涡街流量计 |
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如江苏中仪自动化右图所示，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md （1）
式中 U1－－旋涡发生体两侧平均流速，m/s；
Sr－－斯特劳哈尔数；
m－－旋涡发生体两侧弓形面积与管道横截面面积之比
式中 U1－－旋涡发生体两侧平均流速，m/s；
Sr－－斯特劳哈尔数；
m－－旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K－－流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K－－流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为
(4)
图2 斯特劳哈尔数与雷诺数关系曲线
式中 qVn，qV－－分别为标准状态下（0oC或20oC，101.325kPa）和工况下的体积流量，m3/h；
Pn，P－－分别为标准状态下和工况下的绝对压力，Pa；
Tn，T－－分别为标准状态下和工况下的热力学温度，K；
Zn，Z－－分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。
Pn，P－－分别为标准状态下和工况下的绝对压力，Pa；
Tn，T－－分别为标准状态下和工况下的热力学温度，K；
Zn，Z－－分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。
涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高涡街流量计的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为提高涡街流量计的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
◆测量介质：气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围?雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
◆测量精度1.0级? 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4～20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6
防护等级IP65
◆测量介质：气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围?雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
◆测量精度1.0级? 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4～20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6
防护等级IP65
产品参数
|
仪表型号
|
JD-LU-N
|
JD-LU-A
|
JD-LU-B
|
JD-LU- C
|
JD-LU- D1/D2
|
|
信号输出
|
脉冲
|
4-20mA
|
无
|
4-20mA
|
可选4-20mA或脉冲
|
|
供电电源
|
24VDC±15%
|
24VDC±15%
|
锂电池
|
24VDC±15%
|
24VDC±15%和锂电池
|
|
通讯接口
|
无
|
无
|
无
|
可选RS485
|
可选RS485
|
|
精度等级
|
液体：1.0级
气体：1.0级 蒸汽：1.5级 |
液体：1.0级
气体：1.0级 蒸汽：1.5级 |
液体：1.0级
气体：1.0级 蒸汽：1.5级 |
||
|
显示器
|
无
|
有
|
有
|
||
|
仪表材质
|
304SS
|
304SS
|
304SS
|
||
|
防爆等级
|
可选ExiaIICT5或ExdIIBT6
|
可选ExiaIICT5或ExdIIBT6
|
可选ExiaIICT5或ExdIIBT6
|
||
|
防护等级
|
IP65
|
IP65
|
IP65
|
||
|
整机功耗
|
＜1W
|
＜1W
|
＜1W
|
||
|
仪表通经
|
DN15~DN300
|
DN15~DN300
|
DN15~DN300
|
||
|

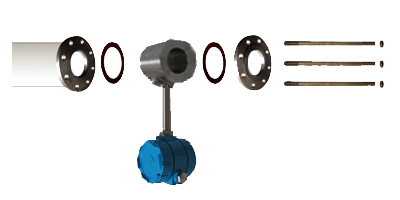

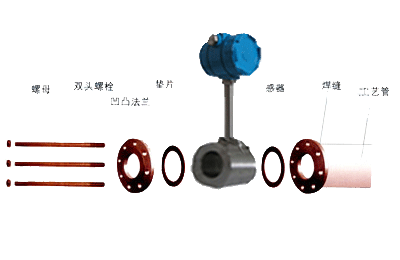

安装方式
|
法兰夹持或一体化法兰连接
|
法兰夹持或一体化法兰连接
|
法兰夹持或一体化法兰连接
|
||
|
耐压等级
|
可选1.6MPa或2.5MPa
|
可选1.6MPa或2.5MPa
|
可选1.6MPa或2.5MPa
|
||
|
介质温度
|
-40℃~250℃、-40℃~350℃
|
-40℃~250℃、-40℃~350℃
|
-40℃~250℃、-40℃~350℃
|
||
|
环境温度
|
-20℃~60℃
|
-20℃~60℃
|
-20℃~60℃
|
||
测量范围与压力等级
|
仪表口径（mm）
|
液体测量范围（m3/h）
|
气体测量范围(m3/h)
|
|
DN15
|
0.3-6
|
2.2-30
|
|
DN20
|
0.6-12
|
4-50
|
|
DN25
|
1.2-16
|
8-55
|
|
DN32
|
1.6-30
|
18-130
|
|
DN40
|
2-40
|
27-200
|
|
DN50
|
3-60
|
35-350
|
|
DN65
|
5-100
|
60-600
|
|
DN80
|
6-130
|
86-1100
|
|
DN100
|
15-220
|
130-1300
|
|
DN125
|
20-340
|
240-2800
|
|
DN150
|
30-450
|
340-4000
|
|
DN200
|
45-800
|
560-8000
|
|
DN250
|
65-1250
|
890-11000
|
|
DN300
|
95-2000
|
1360-18000
|
