液体涡轮流量计
一、 液体涡轮流量计的概述
JD-LY系列液体涡轮流量计是本公司采用国外先进技术生产制造的，是最理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量。
二、 液体涡轮流量计的工作原理

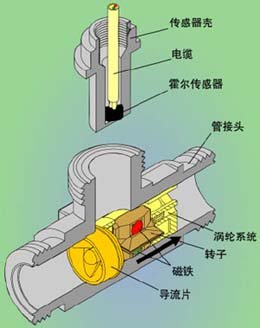

感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量(流速)成正比。
三、液体涡轮流量计的仪表类型
|

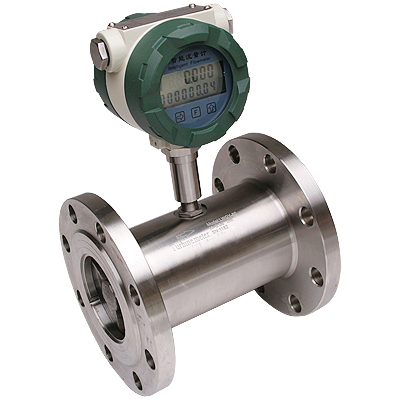

A、现场显示型

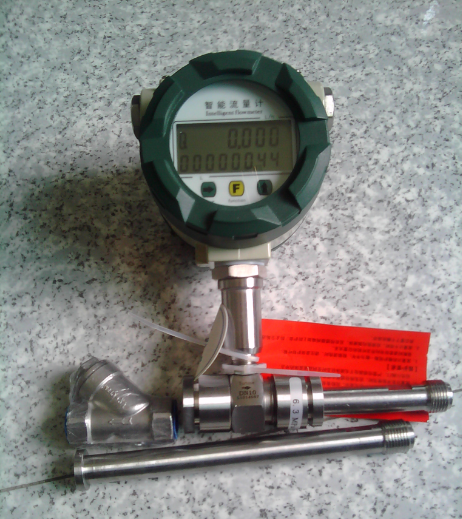

本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

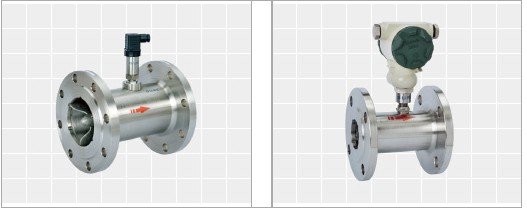

B、脉冲输出型
工作电压：+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C、4～20mA输出型
工作电压：外供电+24VDC(两线制)输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器最大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹)，用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
D、分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接.
四、 液体涡轮流量计的设计特点
JD-LY2200型涡轮流量计具有G(高)、Z(中)、D(低)三种系列，工作压力最高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。
传感器采用全不锈钢结构，(涡轮采用2Cr13)防腐蚀性能好。钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质中正常工作。
容易维修，流量计有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清晰简单。
五、 液体涡轮流量计的主要技术参数：附表一
测量介质：液体
传感器精度：±0.5%；±1.0%(特定可达0.2%)
重复性：指示值的±0.2%
环境温度：0℃～+120℃
相对湿度：5%～95%
防爆标志：ibIIBT4
防护等级：IP67
|
附表一 |
|
| |
|
|
|
|
|
|
|
| |
|
| 型号 |
正常流量范围m3/h |
下限扩大范围m3/h |
工作压力MPa |
G型工作压力MPa |
Z型工作压力MPa |
D型工作压力MPa |
公称通径MM |
| LY-4 |
0.04-0.25 |
|
|
|
6.4 |
2.5 |
4 |
| LY-6 |
0.1-0.6 |
|
|
|
6.4 |
2.5 |
6 |
| LY-10 |
0.2-1.2 |
|
25 |
25 |
|
2.5 |
10 |
| LY-15 |
0.7-6 |
0.6-6 |
32 |
32 |
6.4 |
2.5 |
15 |
| LY-25 |
1.2-10 |
1-10 |
50 25 |
50 |
6.4 |
2.5 |
25 |
| LY-40 |
2.5-20 |
2-20 |
50 25 |
50 |
6.4 |
2.5 |
40 |
| LY-50 |
5-40 |
4-40 |
50 2.5 |
50 |
6.4 |
2.5 |
50 |
| LY-80 |
12-100 |
10-100 |
32 2.5 |
32 |
6.4 |
2.5 |
80 |
| LY-100 |
25-200 |
20-200 |
32 2.5 |
|
6.4 |
2.5 |
100 |
| LY-150 |
50-400 |
40-400 |
25 1.6 |
|
6.4 |
2.5 |
150 |
| LY-200 |
100-800 |
80-800 |
25 1.6 |
|
6.4 |
2.5 |
200 |
| LY-250 |
150-1200 |
120-1200 |
25 1.6 |
|
6.4 |
2.5 |
250 |
| LY-300 |
300-2500 |
250-2500 |
1.6 |
|
6.4 |
2.5 |
300 |
|
|
六、 液体涡轮流量计的仪表结构尺寸
附表二
| 公称通径DN |
高G中Z低D |
连接方式 |
L1 |
L |
D |
D1 |
d |
孔数 |
备注 |
| 4 |
Z |
ZG3/8 |
65 |
420 |
|
|
|
|
|
| D |
ZG3/8 |
65 |
420 |
|
|
|
|
|
| 6 |
Z |
ZG3/8 |
65 |
420 |
|
|
|
|
|
| D |
ZG3/8 |
65 |
420 |
|
|
|
|
|
| 10 |
G |
M24×2 |
65 |
215 |
|
|
|
|
导管连接 |
| D |
M24×2 |
65 |
215 |
|
|
|
|
导管连接 |
| 15 |
G |
M27×1.5 |
72 |
290 |
|
|
|
|
导管连接 |
| D |
M27×1.5 |
72 |
290 |
|
|
|
|
导管连接 |
| 20 |
G |
M36×2 |
91 |
390 |
|
|
|
|
导管连接 |
| D |
M36×2 |
91 |
390 |
|
|
|
|
导管连接 |
| 25 |
G |
M48×2 |
110 |
410 |
|
|
|
|
导管连接 |
| Z |
法兰连接 |
110 |
150 |
115 |
85 |
14 |
4 |
|
| D |
法兰连接 |
110 |
150 |
115 |
85 |
14 |
4 |
|
| 40 |
G |
M64×2.5 |
174 |
363 |
188 |
146 |
23 |
6 |
|
| G |
M55×2 |
160 |
560 |
|
|
|
|
导管连接 |
| Z |
法兰连接 |
140 |
185 |
145 |
110 |
18 |
4 |
|
| D |
法兰连接 |
140 |
185 |
145 |
110 |
18 |
4 |
|
| 50 |
G |
M64×2.5 |
230 |
419 |
188 |
146 |
23 |
6 |
|
| Z |
法兰连接 |
150 |
185 |
160 |
125 |
18 |
4 |
|
| D |
法兰连接 |
150 |
185 |
160 |
125 |
18 |
4 |
|
| 80 |
G |
M144×3.5 |
250 |
570 |
250 |
185 |
25 |
6 |
|
| Z |
法兰连接 |
200 |
250 |
195 |
160 |
18 |
8 |
|
| D |
法兰连接 |
200 |
240 |
195 |
160 |
18 |
8 |
|
| 100 |
Z |
法兰连接 |
220 |
270 |
230 |
190 |
23 |
8 |
|
| D |
法兰连接 |
220 |
260 |
230 |
190 |
23 |
8 |
|
| 150 |
Z |
法兰连接 |
300 |
360 |
300 |
250 |
25 |
8 |
|
| D |
法兰连接 |
300 |
350 |
300 |
250 |
25 |
8 |
|
| 200 |
Z |
法兰连接 |
360 |
420 |
375 |
320 |
30 |
12 |
|
| D |
法兰连接 |
360 |
410 |
360 |
310 |
25 |
12 |
|
| 250 |
Z |
法兰连接 |
420 |
485 |
445 |
385 |
34 |
12 |
|
| D |
法兰连接 |
420 |
475 |
425 |
370 |
30 |
12 |
|
| 300 |
Z |
法兰连接 |
432 |
520 |
510 |
450 |
34 |
16 |
|
| D |
法兰连接 |
432 |
510 |
485 |
430 |
30 |
16 |
|
|
| |
|
|
|
|
