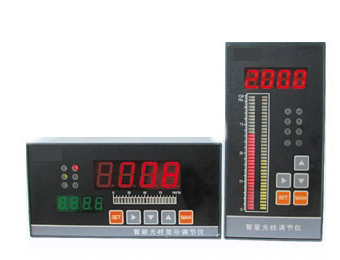

JD-XMTA9000智能光柱显示调节仪
概 述
JD-XMTA9000系列智能光柱显示调节仪开关量输出最多可达5个,其中有一个可专职控制输入部分的断阻、断偶、开路信息,另外一个用于开关量、控制量或可编程双定时器,计数器功可编程智能声光报警。仪表内的PID连续控制量,过程量、给定值、阀位反馈量等以0~10mA或4~20mA模拟量方式输出。同一个量可以给任意一个或两个输出口最多可达三个,一旦输入部分出现不可预料的故障,用于位式控制的继电器及模拟量输出部分能够保持故障前的状态。仪表显示部分出现闪烁。故障状态下,仪表的断、连续PID控制输出部分在自动方式时保持故障前的输出量。调节器暂停远算。操作工仍可在手动方式下进行控制。
特 点
● 万能信号输入,用户任意选择。(热电偶,热电阻,电压,电流,线性电阻,频率)。
● 测量值、设定值可用模拟条、数字屏进行显示,显示内容可自由切换。
● 测量值与设定值可进行加减运算。
● 8种报警控制方式选择。
● 可进行开方及小信号切除。
● 开关电源型仪表可有5个开关量输出,一个为输入部分的断线报警,另4个为位式控制。
● 出现断阻、断偶、断线故障时,报警继电器可选择输出状态。
● 可做计数器和可逆计数器仪表,断电后重新上电恢复断电前的计数值,可清除计数值、可预置数、可对计数值进行上下限报警和变送输出。
● 可实现关联报警控制方式。
● 供外24V,30mA或50mA或100mA电源(可作二线制变送器电源)
● 测量值或内给定值变送输出:0~10mA、4~20mA、0~5V、1~5V、0~10V。
● 可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。
选型方法
JD |
企标 |
||||||||||||
分隔线 |
— |
|
|||||||||||
型 号 |
XMTA |
数字显示仪表(模拟量输入)(人工智能、增强型) |
|||||||||||
设计序号 |
9 |
|
|||||||||||
输入功能 |
0 |
线性电阻:0-40Ω |
|||||||||||
1 |
热电偶 分度号:K、E、S、B、J、T、N、EA |
||||||||||||
2 |
热电阻 分度号:Pt100、BA1、BA2、Cu100、Cu50 |
||||||||||||
3 |
线性电流:0-10mA、4-20 mA |
||||||||||||
4 |
线性电压:0-20mV、10-100 mV、0-500 mV、0-5V、1-5V |
||||||||||||
5 |
二线制变送器:4-20mA |
||||||||||||
6 |
频率信号:0.01-1000Hz |
||||||||||||
9 |
全信号输入(包括1-5全部) |
||||||||||||
输出功能 |
0 |
无模拟输出 |
|||||||||||
1 |
4~20mA、DC 1~5V |
||||||||||||
2 |
0~10Ma、DC 0~5V |
||||||||||||
报警功能 |
0 |
无报警 |
|||||||||||
1 |
一路报警 |
||||||||||||
2 |
二路报警 |
||||||||||||
3 |
三路报警 |
||||||||||||
9 |
四路报警 |
||||||||||||
外形尺寸 |
B |
面板尺寸160×80 开孔152×76 |
|||||||||||
F |
面板尺寸96×96 开孔92×92 |
||||||||||||
H |
面板尺寸80×160 开孔76×152 |
||||||||||||
I |
面板尺寸72×72 开孔68×68 |
||||||||||||
S |
面板尺寸96×48 开孔92×44 |
||||||||||||
L |
面板尺寸48×96 开孔44×92 |
||||||||||||
外供电源输出 |
N |
无馈电输出(可省略) |
|||||||||||
P |
有24V.DC输出 |
||||||||||||
通信方式 |
0 |
无通讯 |
|||||||||||
1 |
RS485/RS232通信接口 |
||||||||||||
附加功能 |
U |
常规仪表(可省略) |
|||||||||||
B |
带光柱指示 |
||||||||||||
S |
双信号输入 |
||||||||||||
K |
开方方式显示 |
||||||||||||
供电方式 |
W |
DC 24V供电 |
|||||||||||
T |
开关电源 |
||||||||||||
M |
220V/AC(可省略) |
