JD-XDFQ智能手操器

产品编号:智能手操器 规格型号:JD-XDFQ 产品品牌:金鼎仪表 计量单位: 上架日期:2013-02-25 18:57 浏览次数:
商品介绍

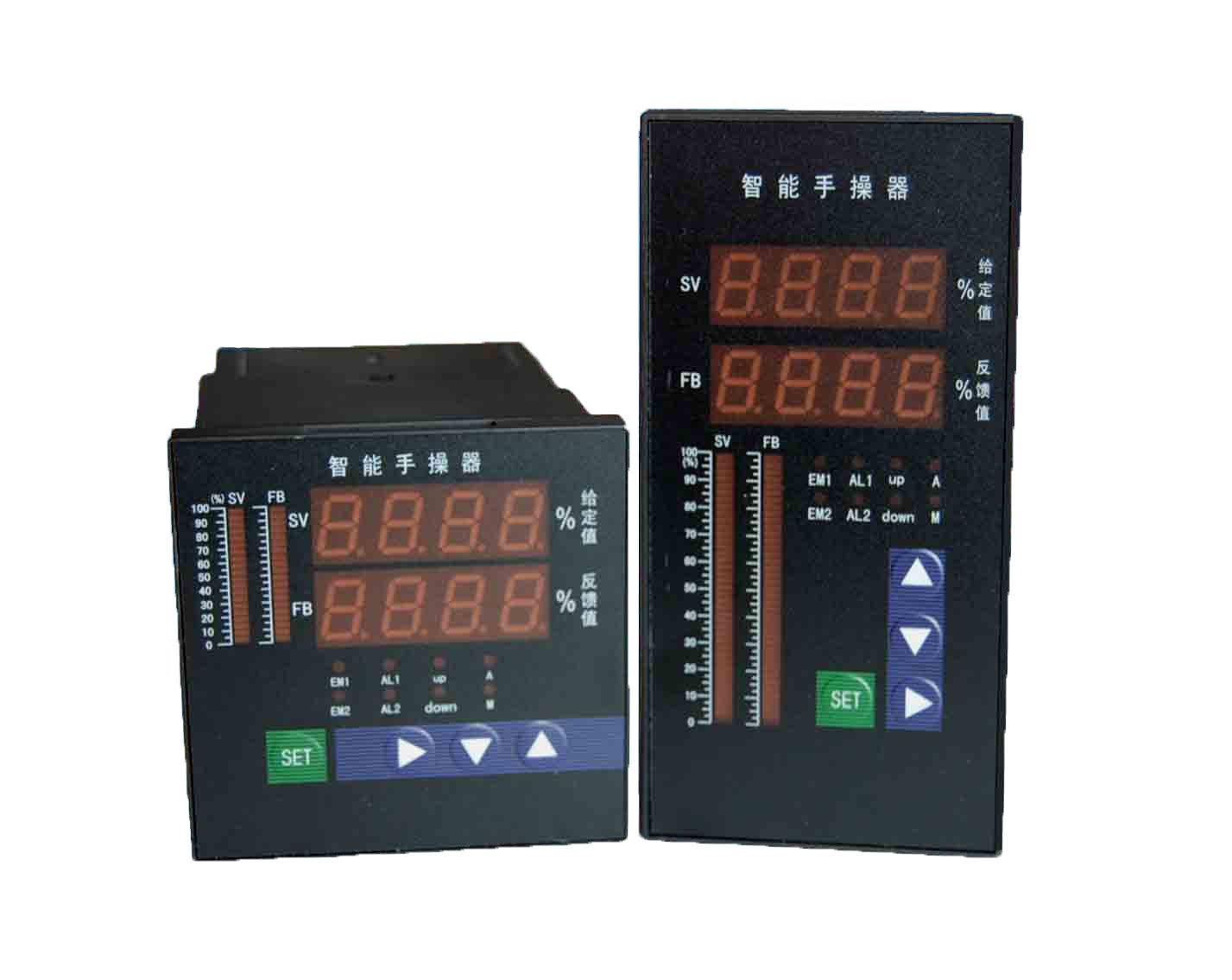

 JD-XDFQ智能手操器

概 述

智能手操器,是一台能够替代传统型DDZ型自动化控制系统中的操作器和伺服放大器两台仪表。采用片上系统技术,结构简单,性能优越,质量可靠,双数码加光柱三重显示,美观醒目,可与国内外各种智能调节器或DCS控制系统配套使用,作为主机故障及维修的后备手操输出单元。本系列仪表分为:D型操,Q型操,硬手操。

特 点

输入信号可以任意指定选择。

开机自动或开机先手动可预置手动输出值

手动状态输出。

阀位反馈跟踪输出。

EM1-过程手动功能,初给输出值保持不变,远程手动取消后,可保持手动或返回自动状态。

EM2-过程手动功能,初始值可预置。

阀位反馈错误指示,阀位反馈断线可自动进手动。

跟踪误差错误指示。

主输入断线故障时输出给电机时控制信号自动保护,并输出故障信号。

可在表内内置两路16A双向可控硅,直接控制执行机构的电机正反转。

所有的设置参数可保存10年不丢失。

系统自动复位,无死机现象。

技术指标

输出信号:4-20mA0-10mA

调节器反馈输入:4-20mA0-10mA0-5V1-5V

阀位反馈输入:0-10mA4-20mA0-5V1-5V

阀位反馈输出:4-20mA0-10mA0-5V1-5VDC

手动/自动状态输出: 断,自动状态;

远程手动输入EM1:为低电平,表示有EM1有效;

远程手动输入EM2:低电平接通有效;断开无效。

供电电源:220VAC/50Hz24VDC









手动操作器/光柱显示手动操作器

JD-XDFQ系列手动操作器/光柱显示手动操作器主要特点:
手操器有效的解决在自动问题上的执行输出问题;增加了事件输入、强制手动输入、远程控制等功能;功能集成度高(只用一种程序就能实现功能切换);增加了上电状态:手/自动状态选择功能。
能自动跟随输入值进行控制输出(模拟量控制输出或开关量控制输出)。可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
可两路同时输入并显示测量信号及反馈信号。
可随意改变仪表的输入信号类型。采用最新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
可分别带有一路模拟量控制输出或一路开关量控制输出(继电器正转、反转控制)及一路模拟量变送输出,适用于各种测量控制场合。
可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。采用标准MODBUS RTU通信协议;
采用双LED数码(可同时显示测量值+阀位反馈值--或输出量)+双光柱(可同时显示测量值+阀位反馈值--或输出量,光柱显示)显示,使显示更为直观迅速。
技术指标
商 标

型 号

JD-XDFQ-X

D/S 835、D735、D935、D/S435、TD/TS835系列

输入信号

热 电 偶:K、E、S、B、J、T;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。
热 电 阻:Pt100、Pt100.1、Cu50;引线电阻补偿范围≤15Ω。
远传电阻:30~350Ω(远传压力表)
直流电压:0~5V、1~5V;
直流电流:0~10mA、4~20mA。
输入阻抗:电流信号Ri≥250Ω,电压信号Ri≥250KΩ。

输出信号

模拟量输出:DC 0~10mA输出(负载电阻≤750Ω) DC 4~20mA输出(负载电阻≤500Ω)
DC 0~5V输出(负载电阻≥250KΩ) DC 1~5V输出(负载电阻≥250KΩ)
开关量输出:继电器控制输出--继电器ON/OFF带回差。AC220V/1A,DC24V/3A (阻性负载)
可控硅控制输出─SCR(可控硅过零触发脉冲)输出,光电隔离,400V/0.5A
固态继电器控制输出─SSR(固态继电器控制信号)输出,光电隔离,6~24V/30mA
双向可控硅无触点开关输出─SOT输出,光电隔离,400V/7A
通讯输出:接口方式--标准串行双向通讯接口:光电隔离,RS-485,RS-232等
波特率─1200~9600bps 内部自由设定
通讯协议─采有标准MODBUS RTU通讯协议
馈电输出:DC24±1V,负载电流≤30mA

特 性

测量精度:±0.5%FS或0.2%FS
分 辨 率:±1字
测量范围:-1999~9999字
显示方式:-1999~9999字测量值显示 -1999~9999字设定值显示
-1999~9999字控制目标值显示 0~100%输出量显示
双LED+双光柱显示 发光二极管工作状态显示
温度补偿:0~50℃数字式温度自动补偿
参数设定:·面板轻触式按键数字设定
·参数设定值断电后永久保存 ·参数设定值密码锁定
保护方式:·输入回路断线报警(热电偶或电阻输入时),继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位(Watch Dog)

使用环境 环境温度:0~50℃
相对湿度:≤85%RH ·避免强腐蚀性气体
供电电压:常规型 AC220V %(50Hz±2Hz线性电源)
特殊型 AC90V~265V-开关电源
DC24V±2V-开关电源
功 耗:≤5W(AC220V线性电源供电)
≤4W(AC90~265V开关电源供电)
≤4W(DC24V开关电源供电)
JD-XDFQ-X D/TD835系列(横式) S/TS835系列(竖式)
仪表外形

外形尺寸 宽×高×深:160×80×140mm 宽×高×深:80×160×140mm
开孔尺寸

单位:mm

单位:mm

重量 ·常规型:850g ·特殊型:550g

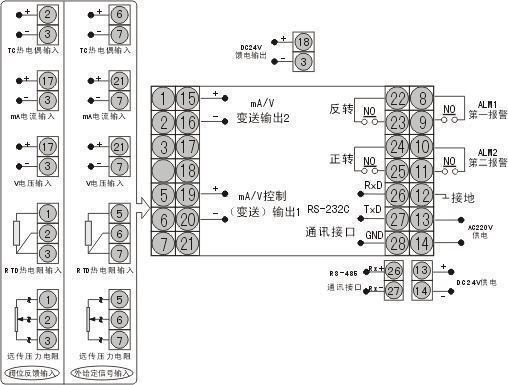

接线图

横式

:特殊订货与本接线图不同之处,以随机接线图为准。(竖式与上接线图一致,但方向不一样,竖式仪表向左逆时针旋转90℃,竖式光柱向右顺时针旋转90℃。)不同功能在同一端子的,只能选其中一种功能。
JD-XDFQ-X D435(横式) S435(竖式)
仪表外形
外形尺寸 宽×高×深:96×48×105mm 宽×高×深:48×96×105mm
开孔尺寸 单位:mm 单位:mm
重量 ·常规型:350g ·特殊型:240g

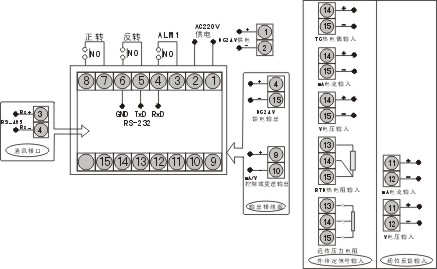

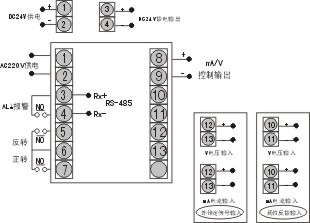

接线图

横式


:特殊订货与本接线图不同之处,以随机接线图为准。(竖式与上接线图一致,但方向不一样,
竖式仪表向左逆时针旋转90℃。)不同功能在同一端子的,只能选其中一种功能。




JD-XDFQ
D935系列 D735系列
仪表外形
外形尺寸 宽×高×深:96×96×105mm 宽×高×深:72×72×112mm
开孔尺寸 单位:mm 单位:mm
重量 ·常规型:500g ·特殊型:350g

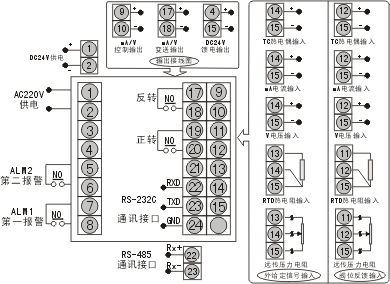

接线图

D935系列



备注:特殊订货与本接线图不同之处,以随机接线图为准。不同功能在同一端子的,只能选其中一种功能。

D735系列

备注:特殊订货与本接线图不同之处,以随机接线图为准。不同功能在同一端子的,只能选其中一种功能。
JD-XDFQ系列手动操作器型谱表
型 号 说 明
JD-XDFQ-X -□ -□ -□ -□ 手动操作器(PV.SV双屏LED显示)
外形尺寸 D435
S435
D735
D835
S835
D935
                      96×48mm(横式)
48×96mm(竖式)
72×72mm
160×80mm(横式)
80×160mm(竖式)
96×96mm
通讯方式                       参见“通讯方式”
控制输出方式                     参见“输出方式”
变送输出方式                   参见“输出方式”
外给定输入                 参见“输入类型”
阀位反馈输入               参见“输入类型”
第一报警   H
L
          上限报警输出(只能选其中一种报警方式)
下限报警输出
第二报警   H
L
        上限报警输出(只能选其中一种报警方式)
下限报警输出
馈电输出   P       一路DC24V输出
手/自动状态输出指示   M     手/自动切换输出时带继电器触点输出
强制手动输入功能   Y   外接强制手动输入功能
供电方式

T
W
A

AC90~265V(开关电源)供电
DC24V(开关电源)供电
AC220V供电(线性电源)
测量精度
B
0.5%FS±1字(可省略)
0.2%FS±1字(请注明)

备注: ① PV、SV输入类型在订货时请注明分度号。
② 手操器需带手动操作时,具有继电器触点输出功能,请在订货时注明。
③ 模拟量控制输出、阀位正、反转控制输出只能选择其中一种,订货时请注明。
④ XD735、XD435手操器带正、反转控制输出,只能带一个报警。如果带两路报警就不能正、反转控制输出。
⑤ 强制手动输入功能不适用于XD/XS435、XD735手动操作器。
JD-XDFQ系列光柱显示手动操作器型谱
型 号 说 明
JD-XDFQ-X -□ -□ -□ -□ 光柱手动操作器
外形尺寸 TD835
TS835
                    160×80mm(横式)
80×160mm(竖式)
通讯方式                     参见“通讯方式”
控制输出方式                   参见“输出方式”
变送输出方式                 参见“输出方式”
外给定输入               参见“输入类型”
阀位反馈输入             参见“输入类型”
第一报警方式   H
L
        上限报警(只能选其中一种报警方式)
下限报警
第二报警方式   H
L
      上限报警(只能选其中一种报警方式)
下限报警
馈电输出   P     一路DC24V输出
继电器触点输出   M   手/自动输出时带继电器触点输出
供电方式   T
W
A
AC90~265V(开关电源)供电
DC24V(开关电源)供电
AC220V供电(线性电源)
测量精度


B

0.5%FS±1字(可省略)
0.2%FS±1字(请注明)
输入类型:SL0=36为全切换(特殊型号或要求的,请提供分度号或参考标准,定货时说明)
代码 分度号 测量范围 代码 分度号 测量范围
00 B 0~1800℃ 12 BA1 -199.9~600.0℃
01 S 0~1600℃ 13 BA2 -199.9~600.0℃
02 K 0~1300℃ 14 保留 保留
03 E 0~1000℃ 15 保留 保留
04 T -199.9~400℃ 16 30~350Ω -1999~9999字
05 J 0~1200℃ 17 0~20mA -1999~9999字
06 保留 保留 18 0~10mA -1999~9999字
07 保留 保留 19 4~20mA -1999~9999字
08 Wre3-25 0~2300℃ 20 0~5V -1999~9999字
09 Cu50 -50.0~150.0℃ 21 1~5V -1999~9999字
10 Cu100 -50.0~150.0℃ 28 特殊信号 -1999~9999字
11 Pt100 -199.9~650℃ 36 信号全切换 -1999~9999字
仪表通讯接口方式:
代 码 0 2 8
通讯方式 无通讯 RS-232通讯口 RS-485通讯口
变送输出方式:
代 码 0 2 3 4 5 8
输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V 特殊规格
控制输出方式:
代 码 1 2 3 4 5 6 7 8 9
输出方式 继电器 4~20mA 0~10mA 1~5V 0~5V SCR输出 SSR输出 特殊规格 SOT输出

备注:① SV为外给定输入测量,PV为阀位反馈信号测量,特殊型号或要求的,请提供分度号或参考标准,订货时
说明。
光柱显示手动操作器只有TD835和TS835两种。
③ 型号举例:JD-XDFQ-XD835-822-19/19-A;
JD-XDFQ-XD935-020-19/19-L-W;
JD-XDFQ-XS835-820-19/19-H-T;
JD-XDFQ-XTD835-820-19/19-A;
JD-XDFQ-XTS835-822-19/19-H-T。
