JD-JD经典文丘里管

产品编号:经典文丘里管 规格型号:JD-JD 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-12 13:55 浏览次数:
商品介绍

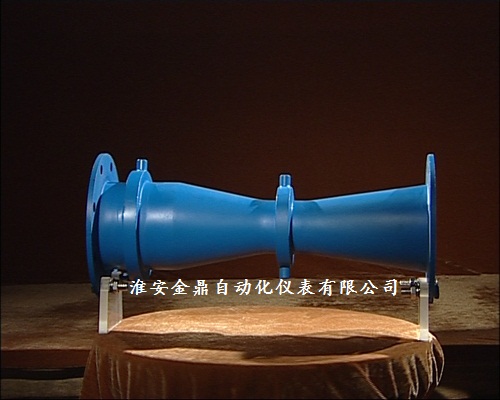

 JD-JD经典文丘里管

概述
     经典文丘里管是按国标GB/T2624-93设计制造,按检定规程JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管道最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。

特点
1.          标准(经典)文丘里管是按国标GB/T2624设计制造,按国标JJG640检定的标准节流装置,无需标定。
2.          在标准节流装置中,它所要求的上、下游直管段最短,永久压力损失最小。
3.          性能稳定、可靠性高。
4.          计算准确、能耗小。
5.          可用于液体、气体、蒸汽及两相流等各种脏污介质。
6.          结构简单,易安装,维护方便。
7.          标准文丘里本体较长大约是管径的2~5倍。
主要技术参数
1.          公称直径: 50mm≤DN≤3000mm
                               粗铸收缩段:100mm≤DN≤1600mm
                               机械加工收缩段:20mm≤DN≤250mm
                               粗焊铁板收缩段:100mm≤DN≤3000mm
2.          节流孔径比β:0.3≤β≤0.75
                                   粗铸收缩段:0.3≤β≤0.75
                                   机械加工收缩段:0.4≤β≤0.75
                                   粗焊铁板收缩段:0.4≤β≤0.7
3.          雷诺数范围: 2×105≤ReD≤2×106
                                   粗铸收缩段:2×105≤ReD≤2×106
                                   机械加工收缩段:2×105≤ReD≤106
                                   粗焊铁板收缩段:2×105≤ReD≤2×106
4.          精度等级:0.5级、1级、1.5级、2级
5.          工作压力:公称压力:PN≤42Mpa
6.          介质温度:-50℃≤t≤500℃
7.          参照标准:GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
8.          连接方式:法兰连接、焊接、螺纹
测量原理

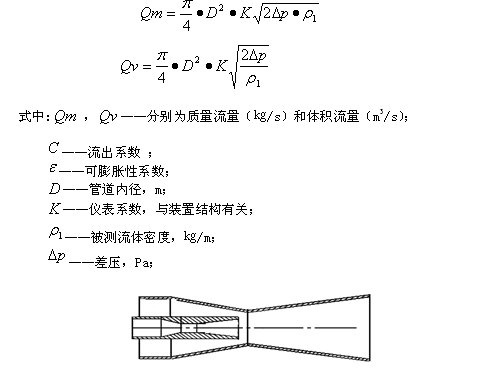

根据伯努力方程、连续性方程及气体一元恒定流动的运动方程,内藏双文丘里流量计的计算数学模型可归纳为下式:


适用范围

1、公称直径:50mm≤DN≤1200mm(超过此范围需标定)
                 粗铸收缩段:100mm≤DN≤800mm
                 机械加工收缩段:50mm≤DN≤250mm
                 粗焊铁板收缩段:200mm≤DN≤1200mm
    2、节流孔径比β:0.3≤β≤0.75
                    粗铸收缩段:0.3≤β≤0.75
                    机械加工收缩段:0.4≤β≤0.75
                    粗焊铁板收缩段:0.4≤β≤0.7
    3、雷诺数范围:2×10 5≤ReD≤2×106
                   粗铸收缩段:2×10 5≤ReD≤2×106
                   机械加工收缩段:2×10 5≤ReD≤2×10 6
                   粗焊铁板收缩段:2×10 5≤ReD≤2×10 6
    4、精度等级:1级

结构形式

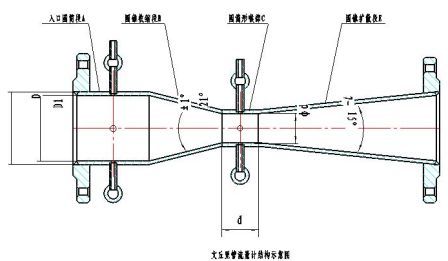

    经典文丘里管的轴向截面见上图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D,其长度等于D;收缩段B为圆锥形,并有21°±1°的夹角;喉部C为直径d的圆筒形,其长度等于d;扩散段E为圆锥形,扩散角7°~15°。
    经典文丘里管的收缩段分三种形式:粗铸收缩段,机械加工收缩段,粗焊铁板收缩段。
    经典文丘里管的上游取压口和喉部取压口做成几个(不少于4个)单独的管壁取压口形式,用均压环把几个单独管壁取压连接起来。当d≥33.3mm时,喉部取压口的直径为4~10mm,上游取压口直径应不大于0.1D;当d≤33.3mm时,喉部取压口直径为0.1d~0.13d,上游取压口的直径为0.1d~0.1D。

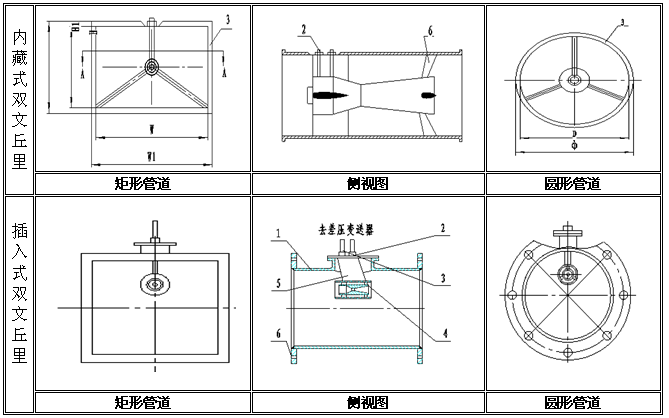

双文丘里流量计按结构分为:内藏式双文丘里管插入式双文丘里管。结构如下图:

 1、测量管道2取压引嘴3引压导管4、后支撑5、翼型支撑6、法兰
