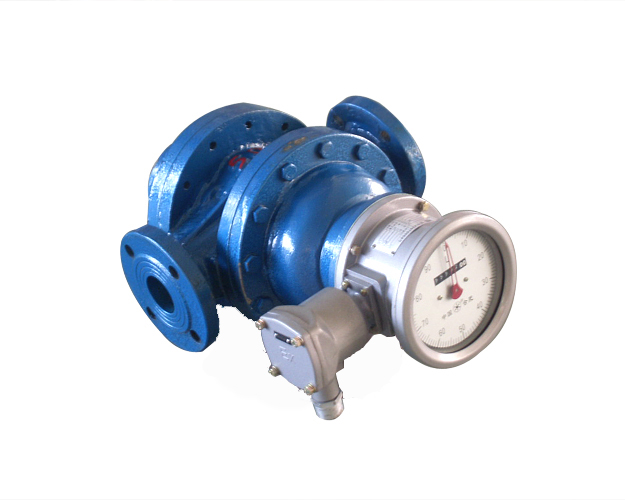

JD-LSU双转子流量计
JD-LSU双转子流量计(以下简称流量计)属于目前国际上最新一代容积式流量计，也称为 UF —‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。
| 工作原理 |
|
| |

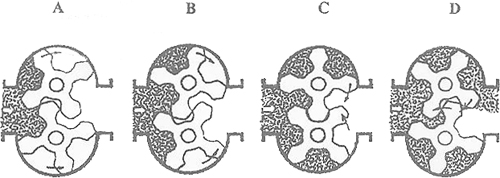

双转子流量计流量计的一对特殊齿型的螺旋转子直接啮合，无相对滑动，不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻，每一个转子在同一横截面上受到流体的旋转力矩虽然不一样，但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转，排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积，因此，转子的转数与流体的累积流量成正比，转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器，显示出流过流量计(流过管道)的流量。
|
| 主要技术参数 |
|
| |
| |
| 公称通径(mm) |
40、50、80、100、150、200、250、300 |
| 基本误差(%) |
±0.2、±0.3、±0.5 |
| 重复性误差(%) |
0.07(±0.2%、±0.3%),0.17(±0.5%) |
| 允许工作压力(MPa) |
1.6、2.5、4.0、6.4、 |
| 被测介质温度(℃) |
-20～+80、-20～+120、-20～+150、+100～+200、 |
| 被测介质粘度(mPa.s) |
0.6～200 |
| 防爆等级 |
d‖BT4(电脉冲信号远传流量计分为普通型和防爆型) |
| 管道法兰标准 |
GB9122—1988 GB9113—1988 JB79—59 JB82—59 |
| 流量计主要材质 |
不锈钢、铸钢、铸铁、汽油介质不锈钢轴承 |
| 远传信号传输距离(m) |
<1000 |
| 远传信号频率(HZ) |
0～1000 |
| 远传信号幅值(V) |
>5 |
|
|
| |
| |

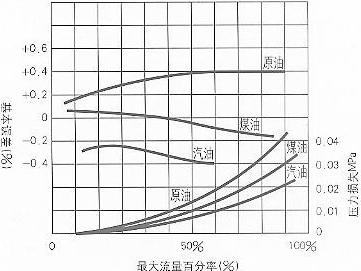

基本误差曲线与压力损失曲线
|
原油 23～24 mPa.s
煤油 1.5mPa.s
汽油 0.7mPa.s
规格与流量范围
±0.2%(及±0.3%)流量计
| |
公称通径
(mm) |
流量范围(m3/h) |
| 0.6～2mPa.s |
2～8mPa.s |
8～200mPa.s |
| 40 |
5.5～22 |
4.8～24 |
3～24 |
| 50 |
9～36 |
8～40 |
5～40 |
| 80 |
22.5～90 |
18～90 |
11.2～90 |
| 100 |
34～135 |
30～150 |
19～150 |
| 150 |
56～225 |
50～250 |
31～250 |
| 200 |
85～342 |
76～380 |
48～380 |
| 250 |
135～540 |
120～600 |
75～600 |
| 300 |
180～720 |
|
±0.5%流量计
| |
公称通径
(mm) |
流量范围(m3/h) |
| 0.6～2mPa.s |
2～8mPa.s |
8～200mPa.s |
| 40 |
3.6～22 |
2.4～24 |
1.6～24 |
| 50 |
6～36 |
4～40 |
2.8～40 |
| 80 |
15～90 |
10～100 |
6.8～100 |
| 100 |
23～135 |
15～150 |
10～150 |
| 150 |
38～225 |
25～250 |
16～250 |
| 200 |
57～342 |
38～380 |
25～380 |
| 250 |
90～540 |
60～600 |
40～600 |
| 300 |
120～720 |
80～800 |
53～800 |
|

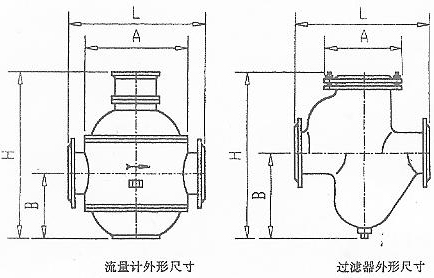

流量计外形尺寸及重量
公称
通径
(mm) |
重量(kg) |
外形尺寸(mm) |
| 流量计 |
过滤器 |
| 流量计 |
过滤器 |
L |
A |
H |
B |
L |
A |
H |
B |
| 40 |
32 |
14 |
285 |
Ф180 |
403 |
116 |
230 |
Ф140 |
252 |
135 |
| 50 |
68 |
50 |
360 |
Ф250 |
492 |
182 |
382 |
Ф250 |
437 |
260 |
| 80 |
82 |
50 |
400 |
Ф280 |
520 |
180 |
382 |
Ф250 |
430 |
236 |
| 100 |
128 |
108 |
440 |
Ф324 |
566 |
220 |
464 |
Ф286 |
550 |
282 |
| 150 |
174 |
168 |
560 |
Ф410 |
820 |
340 |
650 |
Ф380 |
815 |
535 |
| 200 |
214 |
206 |
700 |
Ф480 |
1000 |
400 |
800 |
Ф460 |
1000 |
658 |
| 250 |
|
|
|
|
|
|
|
|
|
|
| 300 |
|
|
|
|
|
|
|
|
|
|
| NO. |
项目 |
JD-LSU 双转子流量计 |
其它流量计(罗茨流量计—腰轮流量计、椭圆齿轮流量计) |
| 1. |
体积优势(包括外型尺寸，容积，重量，构造) |
1 ．单体构造，构造简单。 2. 与双体构造相比体积小，重量轻。 |
1 ．与单体相比，构造复杂。 2. 与同容量的单体流量计相比体积大。 |
| 2. |
性能优势
1. 转子的作用力 |
转子等速转动，无脉动，而且转子之间互不受力，齿面力为零。 |
转子的固有扭距因啮合位置不同而有着大幅度的变化。因此转子之间相互作用，有齿面力。 |
| 2. 内部流量 |
因为是单体构造，而且各转子的吐出流量为定量，也就是说流量均匀，无脉动。 |
因为有多个计量腔，各转子的吐出流量不一致，流体合并后，看上去流量比较平稳，其实各流体之间存在不可避免的脉动。 |
| 3. 缝隙面积 |
因为是单体结构，顶隙，侧隙各两处。因此对精度的影响非常小。 |
双体构造流量计的顶隙有两处，侧隙有四处，缝隙面积大，对精度影响大，而且最大的问题是重复性差，另处，其转子的啮合部也有缝隙。 |
| 4. 压力损失 |
构造简单，因此压力损失小，可靠性高，寿命长。 |
构造复杂，因此压力损失比较大，可靠性差，寿命短。 |
| 3. |
噪音(同级产品) |
噪音小。例： 70dB 以下 |
噪音大。例： 80Db 以上 |
| 4. |
振动 |
振动小。例： 7u (上下振幅) |
振动大。例： 30u 上下振幅) |
| 5. |
同步齿轮 |
采用螺旋型转子，啮合率高达 2 以上，而且，如上所述理论上齿面力为零。无须同步齿轮，由转子本身的运动传动，因此，构造简单，维修方便容易。 |
因转子的啮合率为 1 以下，其本身无法传动，所以必须要通过同步齿轮传动。也就造成了构造复杂，维修困难等问题。 |
| 6. |
维修保养 |
构造简单，小型，轻量，易于维修保养。 |
构造复杂，大型，重量重。与单体式比较维修费工费时。 |
| 7. |
精度特点 |
保持高精度时间长，在小流量亦能达到高精度，一般出厂精度为 0.2 级。 |
保持高精度时间短，小流量精度难以保证，出厂时经选择精度最高达到 0.2 级。 |
| 8. |
流量范围大 |
与同种口径其它种类容积式流量计相比，流量大 30-40% 。 |
流量范围较小。 |
| 9. |
发信特性 |
发信准确可靠，瞬时流量均匀，发信频率较高，易于保证精度。 |
发信器发信为平均量，瞬时流量变化误差大。 |
|
|
| 外型尺寸
1.转子结构
转子组合

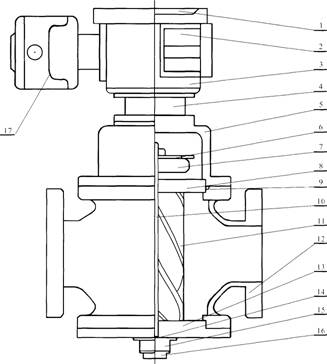

2.双转子变送器及智能表总体结构
双转子变送器及智能表总体结构图
1. 仪表盘2.电池3.二次表4.连接座5.U型帽6.发讯片7.定位齿轮8.上盖板9.O型环10.轴11.转子12.主体13., 上盖板14.止推轴承15.调节螺钉16.底盖17.远传体
2. 双转子变送器外型尺寸见下表
|
 项目
型号
|
公称压力
(Mpa)
|
外形尺寸
|
法兰连接尺寸
|
螺栓
|
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
X
|
Y
|
h
|
t
|
t1
|
数量
|
螺纹
|
|
JD-LXZ80
|
1. 6, 2. 5
|
380
|
270
|
690
|
154
|
195
|
160
|
135
|
|
|
20
|
3
|
|
8
|
Ml 6
|
|
4. 0, 6. 4
|
380
|
270
|
690
|
154
|
220
|
172
|
140
|
127
|
128.6
|
30
|
7
|
5
|
8
|
M20
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JD-LXZ100
|
|
380
|
352
|
740
|
190
|
230
|
190
|
160
|
|
|
22
|
3
|
|
8
|
M20
|
|
4. 0, 6. 4
|
380
|
352
|
740
|
190
|
260
|
204
|
170
|
157
|
158.8
|
32
|
7
|
5
|
S
|
M22
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JD-LXZ150
|
1. 6, 2. 5
|
560
|
420
|
840
|
220
|
300
|
250
|
218
|
|
|
27
|
3
|
|
8
|
M20
|
|
4. 0, 2. 4
|
560
|
420
|
840
|
220
|
330
|
280
|
228
|
216
|
217.5
|
38
|
7
|
5
|
1"'
|
M24
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JD-LXZ200
|
1. 6, 2. 5
|
700
|
560
|
890
|
240
|
360
|
310
|
274
|
|
|
27
|
3
|
|
12
|
M24
|
|
4. 0, 6.4
|
700
|
560
|
890
|
240
|
375
|
320
|
284
|
257.5
|
259
|
34
|
7
|
5
|
12
|
M28
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JD-LXZ250
|
1. 6, 2. 5
|
1000
|
720
|
1 1 00
|
270
|
425
|
370
|
330
|
|
|
29
|
3
|
|
1"'
|
M24
|
|
4. 0, 6.4
|
1000
|
720
|
1100
|
270
|
445
|
338
|
335
|
324
|
325.5
|
48
|
7
|
5
|
16
|
M28
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JD-LXZ300
|
1.6、2.5
1. 6, 2. 5
|
1000
|
720
|
1230
|
400
|
485
|
430
|
390
|
|
|
30
|
4
|
|
1 ''
|
M24
|
|
4. 0, 6.4
|
1000
|
720
|
1230
|
400
|
520
|
451
|
392
|
381
|
328.6
|
51
|
7
|
5
|
16
|
M30
|
|
10, 16
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

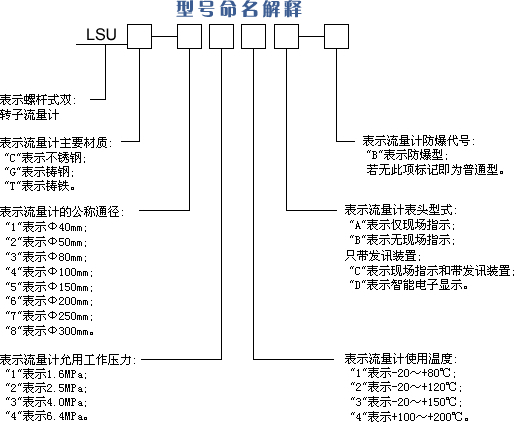

4、双转子流量计型号表示方法：
|
基本型号
|
1
|
2
|
3
|
4
|
5
|
6
|
说明
|
|
公称通径
|
计数器
|
公称压力
|
特征
|
发讯器
|
工作温度
|
|
JD-LXZ
|
|
|
|
|
|
|
表示：双转子流量计
|
|
|
8
|
|
|
|
|
|
公称通径为8mm
|
|
|
15
|
|
|
|
|
|
公称通径为15mm
|
|
|
25
|
|
|
|
|
|
公称通径为25mm
|
|
|
40
|
|
|
|
|
|
公称通径为40mm
|
|
|
50
|
|
|
|
|
|
公称通径为50mm
|
|
|
80
|
|
|
|
|
|
公称通径为80mm
|
|
|
100
|
|
|
|
|
|
公称通径为100mm
|
|
|
150
|
|
|
|
|
|
公称通径为150mm
|
|
|
200
|
|
|
|
|
|
公称通径为200mm
|
|
|
250
|
|
|
|
|
|
公称通径为250mm
|
|
|
300
|
|
|
|
|
|
公称通径为300mm
|
|
|
|
W
|
|
|
|
|
无表头脉冲发讯
|
|
|
|
J
|
|
|
|
|
机械计数器
|
|
|
|
E
|
|
|
|
|
电子计数器
|
|
|
|
H
|
|
|
|
|
回零机械计数器
|
|
|
|
|
1.6
|
|
|
|
公称压力为1.6Mpa
|
|
|
|
|
2.5
|
|
|
|
公称压力为2.5 Mpa
|
|
|
|
|
4.0
|
|
|
|
公称压力为4.0 Mpa
|
|
|
|
|
6.3
|
|
|
|
公称压力为6.3 Mpa
|
|
|
|
|
|
C304
|
|
|
转子为304不锈钢
|
|
|
|
|
|
C316
|
|
|
转子为316不锈钢
|
|
|
|
|
|
CC304
|
|
|
壳体、转子为304不锈钢
|
|
|
|
|
|
CC316
|
|
|
壳体、转子为316不锈钢
|
|
|
|
|
|
|
F
|
|
发讯器脉冲输出
|
|
|
|
|
|
|
I
|
|
发讯器电流输出
|
|
|
|
|
|
|
|
A
|
工作温度-20~+80
|
|
|
|
|
|
|
|
B
|
工作温度-20~+150
|
|
|
|
|
|
|
|
C
|
工作温度-20~+250
|
|
|
|
|
|
|
|
D
|
工作温度-20~+350
|
|
