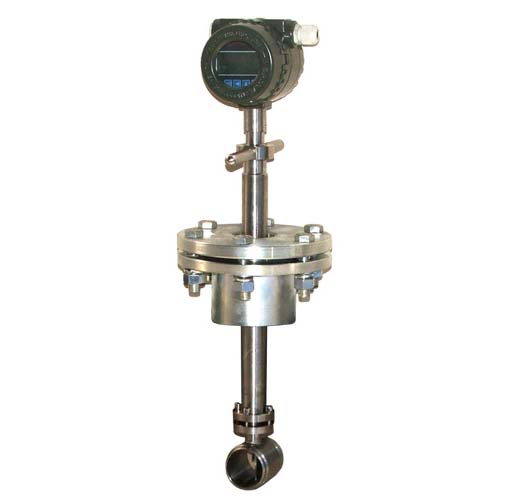

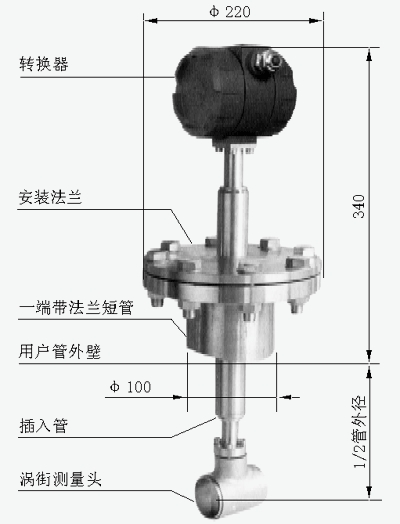

JD-LUCB插入式涡街流量计
| 一、产品概述 | ||||||||||||||||||||||||||||||||||||||||||
|
JD- LU型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为“iaIICT4”,该仪表适用于工厂C级T4组及其以下的爆炸性危险场所。
|
||||||||||||||||||||||||||||||||||||||||||
| 二、产品特点 | ||||||||||||||||||||||||||||||||||||||||||
|
◆可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)。
◆采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
◆压力损失小，量程范围宽，范围度达10-25。 ◆无可动部件，长期稳定，结构简单便于安装和维护。 ◆可测介质温度达+250℃。 |
||||||||||||||||||||||||||||||||||||||||||
| 三、技术参数 | ||||||||||||||||||||||||||||||||||||||||||
|
◆公称口径：DN200mm～DN2000mm
◆测量介质：液体、气体、蒸汽 ◆可测介质温度：-40℃ ．．．+250℃ ◆输出信号：电压脉冲、4-20mA(+24VDC)、现场液晶显示(3.6V锂电可连续运行两年以上)。 |
||||||||||||||||||||||||||||||||||||||||||
| 四、型号及功能选择 | ||||||||||||||||||||||||||||||||||||||||||
|
JD- LU—插入式涡街流量计
PB O DEFG HIJR MNQ
LUCB……………插入式涡街流量计
PN- LU型插入式涡街流量计表体安装形式
1 JD- LU型插入式涡街表体断流拆装式
2 JD- LU型插入式涡街表体不断流拆装式
B-可测介质
1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
O -涡街流量计口径
 D-输出信号
0 电压脉冲(低电平≤1V, 高电平≥6V，脉宽≥10uS)
1 两线制4-20mA输出( 温压补偿型为三线制)
2 无信号输出现场显示
E-可测最高介质温度
0 -40℃…+150℃
1 -40℃…+280℃(LUCB型插入式涡街250℃)
2 -40℃…+350℃(LUCB型插入式涡街不可选)
3 -40℃…+420℃(只限传感头不断流拆卸型)
F-防爆等级
0 无防爆认证，防护等级为IP54、IP65
1 本安防爆型，防爆等级为ExiaⅡCT4
2 隔爆防爆型，防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型 (无补偿功能)
1 现场显示型(液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标准流量等)
H-仪表精度等级
0 1.0级(LUGB型首选，LUCB型需协议供货)
1 0.5级(只限LUGB型涡街)
2 0.2级(只限LUGB型涡街，需协议供货)
3 2.5级(LUCB型插入型涡街首选型)
4 1.5级(LUCB型插入式涡街需协议供货)
5 低流速型涡街(表体内直接缩径，精度≥1.5级)
I-放大器安装形式
0 表体与放大器不分离型
1 表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)
2 表体潜水式涡街
J-涡街放大器工作电源
0 12VDC供电
1 24VDC供电
2 3.6V锂电池供电(只限带液晶显示无信号输出型涡街)
3 3.6V锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)
JD- LU型插入式涡街流量计表体法兰压力等级
0 PN1.6MPa
1 PN2.5MPa(压力等级≥2.5 MPa需协议供货)
M-通讯方式
0 无通讯
1 R485通讯(只限智能式放大器)
2 R232通讯(只限智能式放大器)
N-HART协议
0 无HART协议
1 带HART协议(需协议供货)
Q-滤波方式
0 普通方式
1 智能数字滤波方式(需协议供货)
|
||||||||||||||||||||||||||||||||||||||||||
|

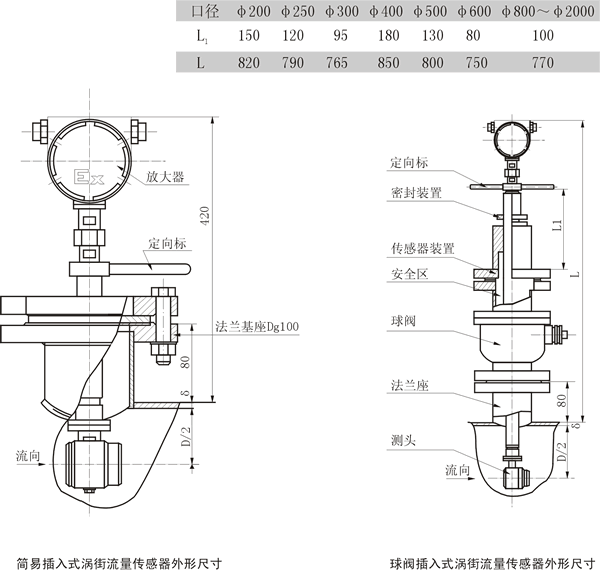

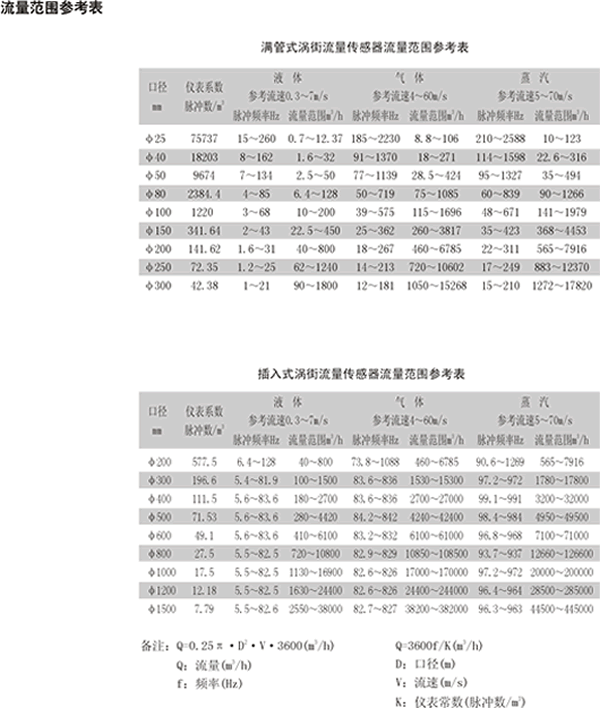

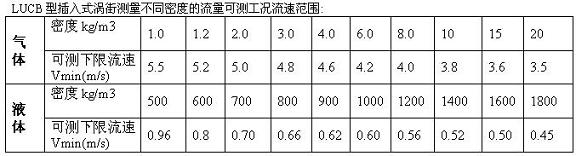

技术参数  |
|
电气连接
|
|
|
|
|
|
JD- LU型插入式涡街流量计
