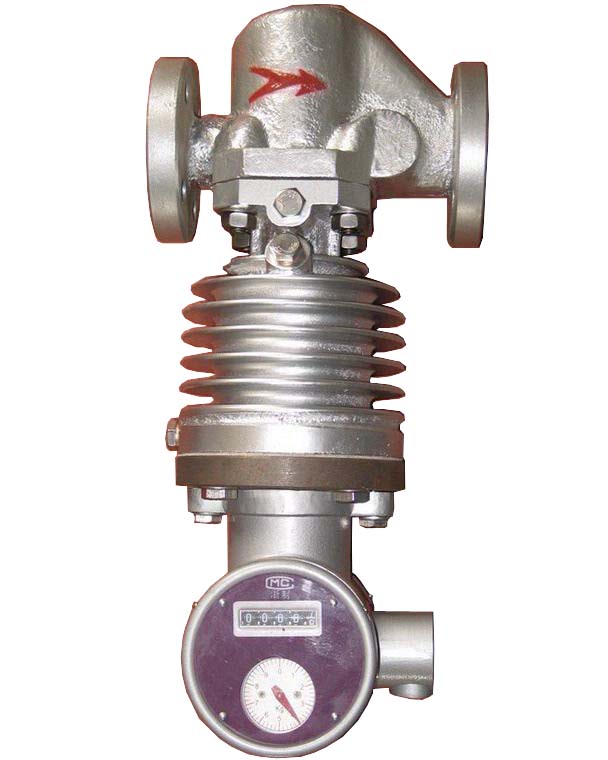

JD-LFX旋翼式蒸汽流量计
JD-LFX旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量过热蒸汽和饱和蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部质量(重量)。适用于石油、化工、轻工、冶金、纺织、食品、医药等行业。
◆工作原理

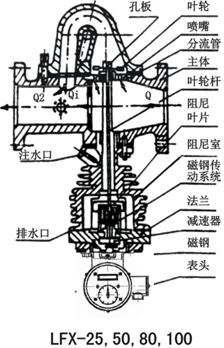

被测蒸汽流经流量计本体：时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量。
◆特点
1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。
2、配有三种规格孔板，流量范围广。
3、在工况压力改变后，可方便地进行压力调节。
4、采用磁连接，密封性能好。
◆主要参数
公称通径：DN25、50、80、100
使用压力范围：0.05－1.6MPa
最高使用温度：240°C
精度等级：2.5级
补偿方式：手动压力补偿
读数方式：现场直读式，也可实现远传。
|
安装尺寸：
|
|||||||||||||||||||||||||||||||||||||||

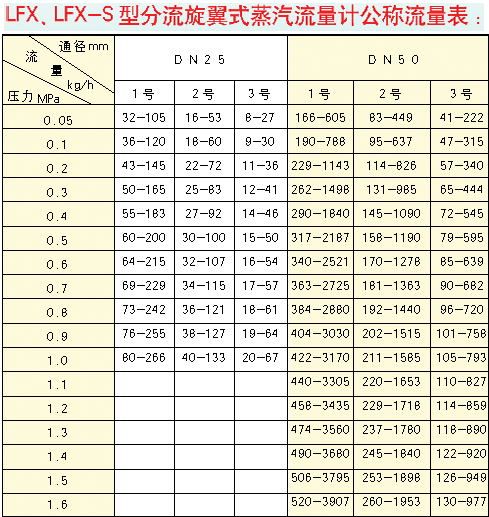

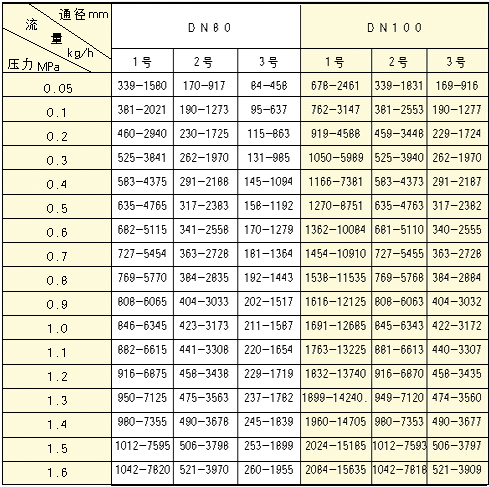

流量测量范围：
|
型号
|
JD-LFX-25
|
JD-LFX-50
|
JD-LFX-80
|
JD-LFX-100
|
|
流量范围kg/h
|
30-265
|
133-2090
|
265-4175
|
660-8350
|
|
型号
|
JD-LFX-25
|
JD-LFX-50
|
JD-LFX-80
|
JD-LFX-100
|
|
安装尺寸
|
220mm
|
320mm
|
320mm
|
320mm
|

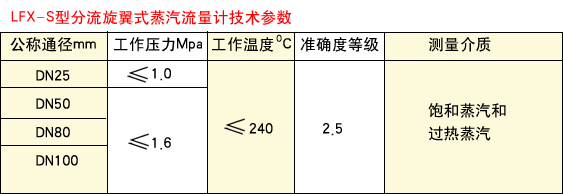

旋翼式蒸汽流量计选型参数：
|
仪表型号
|
JD-LFX-2.5
|
JD-LFX-05
|
JD-LFX-08
|
JD-LFX-10
|
|
公称通径
|
DN25
|
DN50
|
DN80
|
DN100
|
|
最大压力
|
1.0Mpa
|
1.6Mpa
|
1.6Mpa
|
1.6Mpa
|
|
介质最高温度
|
220℃
|
240℃
|
240℃
|
240℃
|
|
测量范围
|
27-266kg/h
|
133-2090kg/h
|
265-4175kg/h
|
660-8350kg/h
|
|
精度等级
|
1.5级
|
|||
设计选型需知：
1、使用蒸汽应是饱和蒸汽或微过热蒸汽(过热度不超过20 )；
2、在流量计的公称压力范围内选择近似流量范围或常用工作流量；
3、若选流量计口径与实际管径不符，应改造管路，但必须满足直管段要求；
4、是否配远传仪表及型号；
5、若无选择和安装经验，我单位可协助选型。
