JD-3051微差压变送器

产品编号:微差压变送器 规格型号:JD-3051 产品品牌:金鼎仪表 计量单位: 上架日期:2013-03-06 11:38 浏览次数:
商品介绍

 JD-3051微差压变送器

                                                                 JD-3051DR微差压变送器

用途



JD-3051DR型微差压变送器可以将微小差压转换成4~20mA.DC信号,它采用专门设计的放大线路板和特殊的温度补偿工艺,性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。

通用技术性能和参数
输出信号:4~20MA.DC二线制(模拟)
二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
供电电源:12~45V.DC(详见负载特性图)

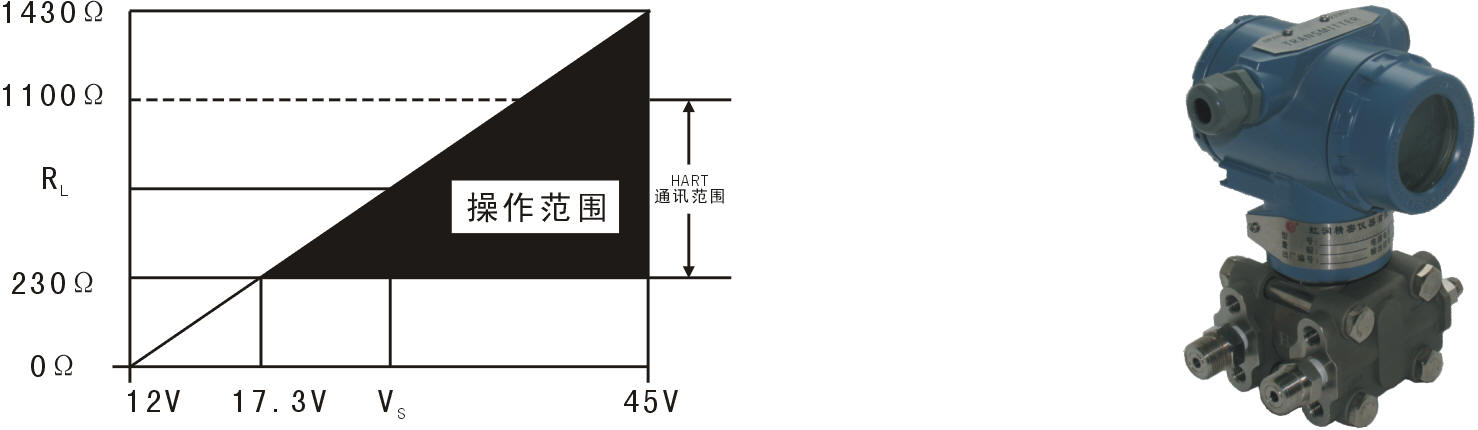

负载特性:
量 程 比:10:1或100比1
电源影响:<0.005%输出量程/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.1%,±0.2% (标配精度为±0.2%,若选择其他精度请在订货选型时注明。)
阻 尼:通常可在0.1至16秒之间任意可调。
启动时间:<2秒,不需预热
工作环境:环境温度 -29~93℃(模拟放大器)
-29~75℃(数字/智能放大器)
-29~65℃(带显示表头)
环境湿度 0~95%
防护特性:防护能力 IP65
防爆类型:隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响:零位误差:±0.5%最大量程限值,对于4MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
指示表(%):液晶数显 精度±0.2%
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
重 量:3.9Kg(不包括附件)
JD-3051DR型微差压变送器
代号 测量范围 (KPa)
2 0 - 0.125 ~ 1.5
代号 输出形式
SF
S
4~20mA.DC 专用数字放大器,线性输出,4位LCD数字显示
4~20MA.DC 专用智能放大器,并采用HART协议通讯
代号 容室和接头材质 排气/排液阀材质 隔离膜片材质
12
22
碳钢
316钢
316钢
316钢
316L钢
316L钢
代号 灌充液
硅油
代号 静压允许值 (MPa)
A
B
2
5
代号 选用件
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
数显指示表 4位LCD数字显示
管装弯支架 (安装管φ60)
板装弯支架
管装平支架 (安装管φ60)
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT外螺纹接头
M20×1.5丁字接头
NPT外螺纹接头
隔爆型,防爆标志ExdⅡBT4-6
本安型,防爆标志ExiaⅡCT5
JD-3051DR 2 F 12 A M1 B2 0~0.4KPa 选型举例

注:外形尺寸、安装方式、引压连接方式参见 JD-3051DP差压变送器的引压连接方式。
