JD-3051GP智能压力变送器
JD-3051GP压力变送器
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
JD-3051GP型压力变送器主要用于测量气体、液体和蒸汽的压力、负压力等参数，然后将其转换成4～20mA.DC信号输出。Gp型压力变送器的δ室，一侧接受被测压力信号,另一侧则与大气压力贯通,因此可用于测量表压力或负压。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 通用技术性能和参数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

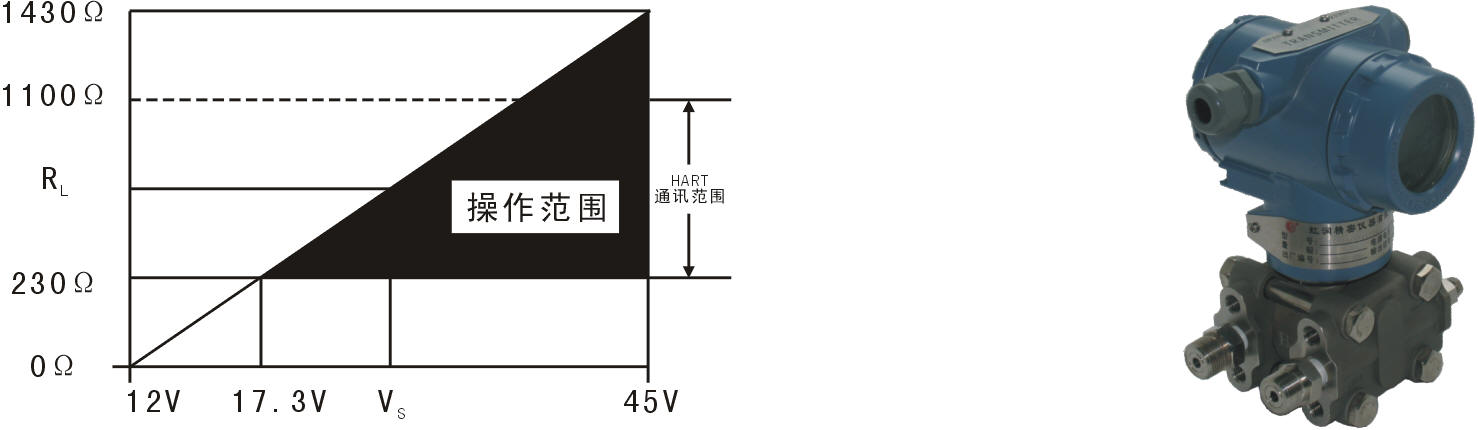

| 输出信号：4～20MA.DC二线制（模拟） 二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能） 供电电源：12～45V.DC（详见负载特性图） 负载特性： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 量 程 比：10：1或100比1 电源影响：<0.005%输出量程/V 负载影响：电源稳定时，无负载影响。 测量精度：调校量程的±0.1%，±0.2%（标配精度为±0.2%，若选择其他精度请在订货选型时注明。） 阻 尼：通常可在0.1至16秒之间可调。 启动时间：<2秒，不需预热 工作环境：环境温度 -29～93℃（模拟放大器） -29～75℃（数字/智能放大器） -29～65℃（带显示表头） 环境湿度 0～95% 防护特性：防护能力 IP65 防爆类型：隔爆型 Exd II BT4-6 本安型 Exia II CT5 静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。 电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。 指示表（%）：液晶数显 精度±0.2% 振动影响：任何方向200Hz振动时，±0.05%/g。 安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。 重 量：3.9Kg（不包括附件） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| JD-3051GP型压力变送器 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
现场导线连接图与电路方框图
智能型电路方框图
1、变送器要测量什么样的压力 先确定系统中测量压力的最大值，一般而言需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器。持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其稳定性。 2、什么样的压力介质 黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。 3、变送器需要多大的精度 决定精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。 4、变送器的温度范围 通常一个变送器会标定两个温确段，其中一个温度段是正常工作温度，另外一个是温度补偿范围，正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时可能会达不到其应用的性能指标。 温度补偿范围是一个比工作温度范围小的典型范围。在这个范围内工作变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移，二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 5、需要得到怎样的输出信号 mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号，是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备采用mA输出的变送器最为经济而有效的解决方法。 如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输或存在较强的电子干扰信号最好采用mA级输出或频率输出。 如果在RFI或EMI指标很高的环境中除了要注意到要选择mA或频率输出外还要考虑到特殊的保护或过滤器。 6、选择怎样的励磁电压 输出信号的类型决定选择怎么样的励磁电压。许多变送器有内置的电压调节装置，因此其电源电压范围较大。有些变送器是定量配置，需要一个稳定的工作电压，因此，工作电压决定是否采用带有调节器的传感器，选择传送器时要综合考虑工作电压与系统造价。 7、是否需要具备互换性的变送器 8、变送器超时工作后需要保持稳定度 9、变送器的封装 变送器的封装，往往容易忽略是它的机架，然而这一点在以后使用中会逐渐暴露出其缺点。在选购变送器时一定要考虑到将来变送器的工作环境，湿度如何，怎样安装变送器，会不会有强烈的撞击或振动等。 10、在变送器与其它电子设备间采用怎样的连接 是否需要采用短距离连接？若是采用长距离连接，是否需要采用一个连接器？
压力变送器在安装调试过程中可能出现的问题及解决办法
压力变送器工作原理
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：外形尺寸、安装方式、引压连接方式参见JD-3051DP压力变送器的引压连接方式。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
