 应用
|
|
|
该变送器使用陶瓷压阻式传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。
|
|
|
|
技术参数
|
|
测量范围：-100KPa～60MPa
允许温度：
介质温度：-30～85℃
环境温度：-30～85℃
储存温度：-30～85℃ |
温度影响：TK＜±0.02%FS/K
精度等级：0.2、0.5级
工作电压：18～36VDC
输出信号：4～20mA（二线制）；1～5V（三线制）
负载电阻：＜=1000Ω |
|
| 工作原理 |
|
| 抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。 |

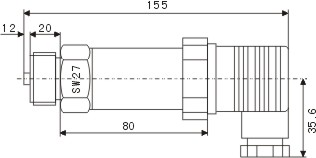

| 尺寸大小 |
|
|
|
| 电气连接 |
|
JD-M小巧型变送器的电气连接方式和输出信号为：
二线制：1 电源正
2 信号正
3 外壳
三线制：1 电源正
2 电源负（与信号负共用）
3 信号+ |
 |
|
|
JD-M型压力变送器型谱表
|
|
| |
压力变送器类型 |
| |
JD-M1 陶瓷压阻
JD-M2 扩散硅 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接材料 |
| |
1
2
|
不锈钢316L
约定的特殊要求 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接形式 |
| |
R
N
K
S |
外螺纹G1/2，内孔Φ11.4mm
外螺纹NPT1/2，内螺纹NPT1/4
外螺纹M20×1.5，内孔Φ11.4mm
约定的特殊要求 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封材料 |
| |
F
P
S
|
氟素橡胶
PTFE
约定的特殊要求 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出信号 |
| |
2
4
6
|
模拟信号4～20mA二线
模拟信号1～5V三线
约定的特殊要求 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型 |
| |
A
|
压铸铝外壳 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
现场显示表类型 |
| |
N
A
|
无现场显示
LED显示 |
| |
|
|
|
|
|
|
|
|
|
|
|
精度等级 |
| |
1
2
3
|
0.1
0.2
0.5 |
| |
|
|
|
|
|
|
|
测量量程 |
| |
[参见标准量程代码表]
例如：D3 0～10KPa |
| |
|
|
|
|
|
| |
|
|
| JD- |
M
|
1
|
R
|
F
|
2
|
A
|
N
|
3
|
D3
|
|
选型举例 |
|
|
标准量程表
|
|
|
测量范围
|
代号
|
量程调节范围
|
测量范围
|
代号
|
量程调节范围
|
测量范围
|
代号
|
量程调节范围
|
|
0～4KPa
|
D1
|
0.7～7KPa
|
0～200KPa
|
E3
|
60.0～200KPa
|
0～10MPa
|
H1
|
3.0～10MPa
|
|
0～6KPa
|
D2
|
0.7～7KPa
|
0～250KPa
|
E4
|
120.0～400KPa
|
-2～2KPa
|
H2
|
3.0～30MPa
|
|
0～10KPa
|
D3
|
1.0～10KPa
|
0～400KPa
|
E5
|
120.0～400KPa
|
-5～5KPa
|
C1
|
2.0～7.0KPa
|
|
0～16KPa
|
D4
|
10.0～20KPa
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
-10～10KPa
|
C2
|
5.0～20KPa
|
|
0～20KPa
|
D5
|
10.0～20KPa
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
-20～20KPa
|
C3
|
2.0～20KPa
|
|
0～25KPa
|
D6
|
12.0～30KPa
|
0～1.6MPa
|
F3
|
0.6～2.0MPa
|
-50～50KPa
|
C4
|
-8.0～20KPa
|
|
0～40KPa
|
D7
|
12.0～40KPa
|
0～2.0MPa
|
F4
|
0.6～2.0MPa
|
-100～0KPa
|
C5
|
10.0～100KPa
|
|
0～60KPa
|
D8
|
20.0～60KPa
|
0～2.5MPa
|
F5
|
1.2～4.0MPa
|
-100～0KPa
|
B1
|
-40～100KPa
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
0～4.0MPa
|
F6
|
1.2～4.0MPa
|
-100～100KPa
|
B2
|
-40～100KPa
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
0～6.0MPa
|
F7
|
2.0～6.9MPa
|
-100～1000KPa
|
B3
|
240～1000KPa
|
|
