JD-3051HP高静压差压变送器
JD-3051HP高静压差压变送器
 用途 |
|||||||||
|
JD-3051HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏,因此能可靠地用于高压系统的差压测量。
|
|||||||||
|
|||||||||
 |
|||||||||

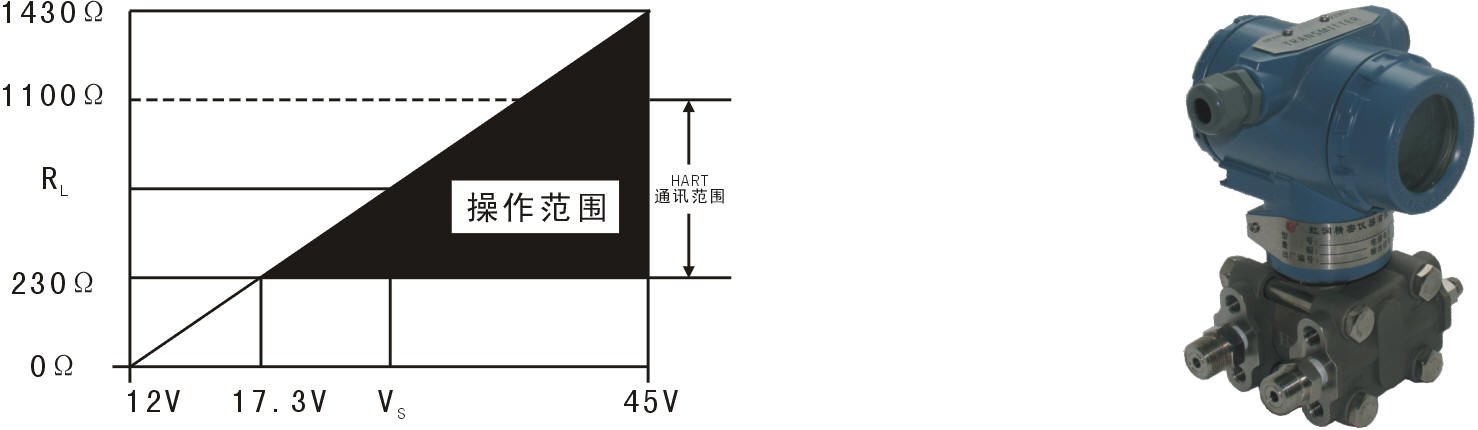

| 量 程 比：10：1或100比1 电源影响：<0.005%输出量程/V 负载影响：电源稳定时，无负载影响。 测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。） 迁移特性：最大正迁移量500% 最大负迁移量600% 注：① 负迁移量的绝对值，不大于一个工程大气压。 ② 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。 ③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。 ④ 绝对压力变送器不能进行负迁移。 阻 尼：通常可在0.1至16秒之间任意可调。 启动时间：<2秒，不需预热 工作环境：环境温度 -29～93℃（模拟放大器） -29～75℃（数字/智能放大器） -29～65℃（带显示表头） 环境湿度 0～95% 防护特性：防护能力 IP65 防爆类型：隔爆型 Exd II BT4-6 本安型 Exia II CT5 静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。 电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。 指示表（%）： 液晶数显 精度±0.2% 振动影响：任何方向200Hz振动时，±0.05%/g。 安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。 重 量：3.9Kg（不包括附件） |
|||||||||

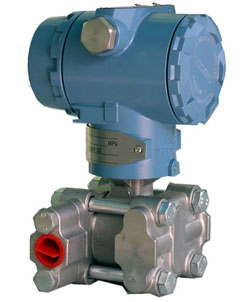

| JD-3051HP型高静压差压变送器 |
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
注：外形尺寸、安装方式、引压连接方式参见JD-3051DP差压变送器的引压连接方式。
|
|||||||||
外螺纹接头
